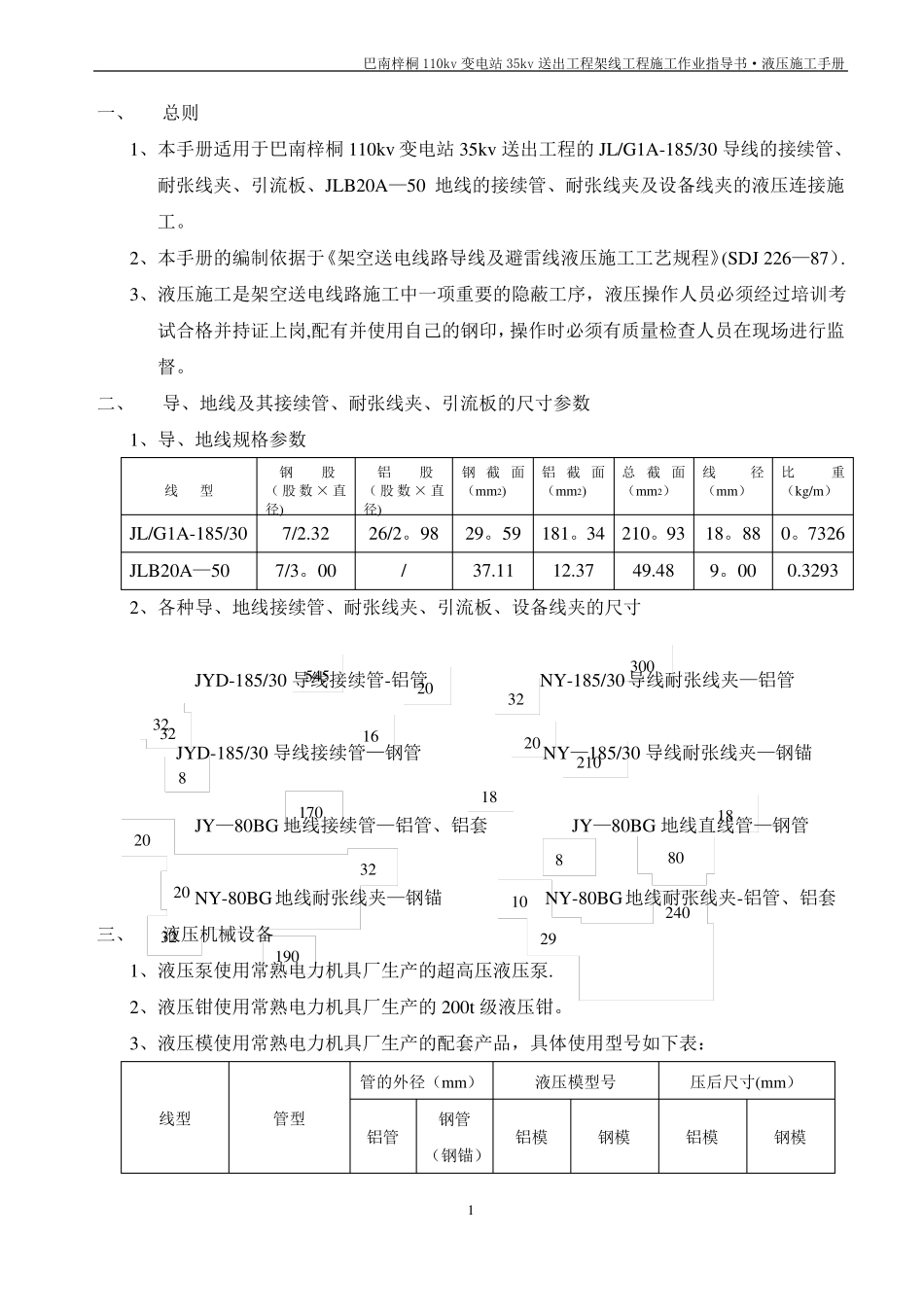

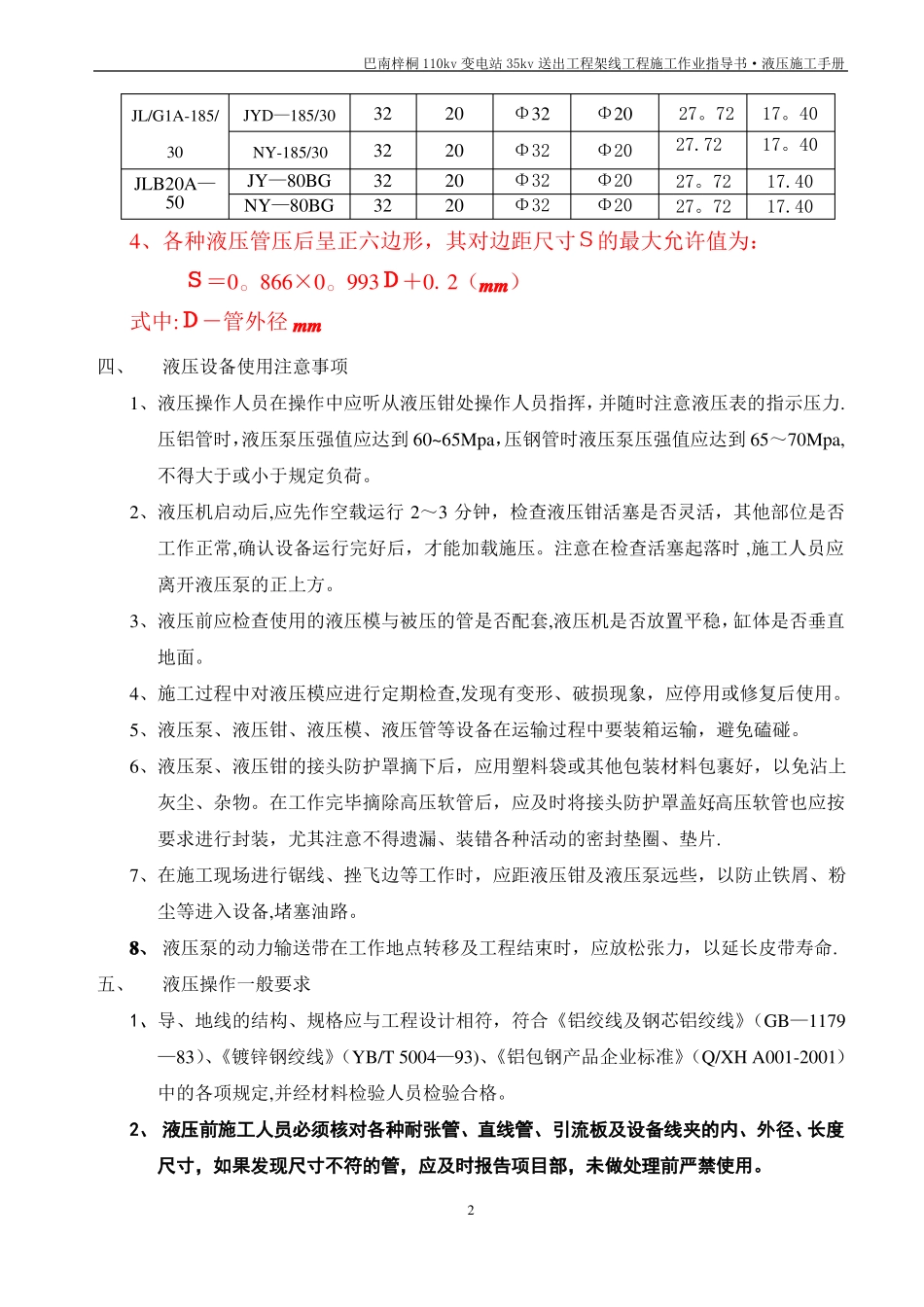

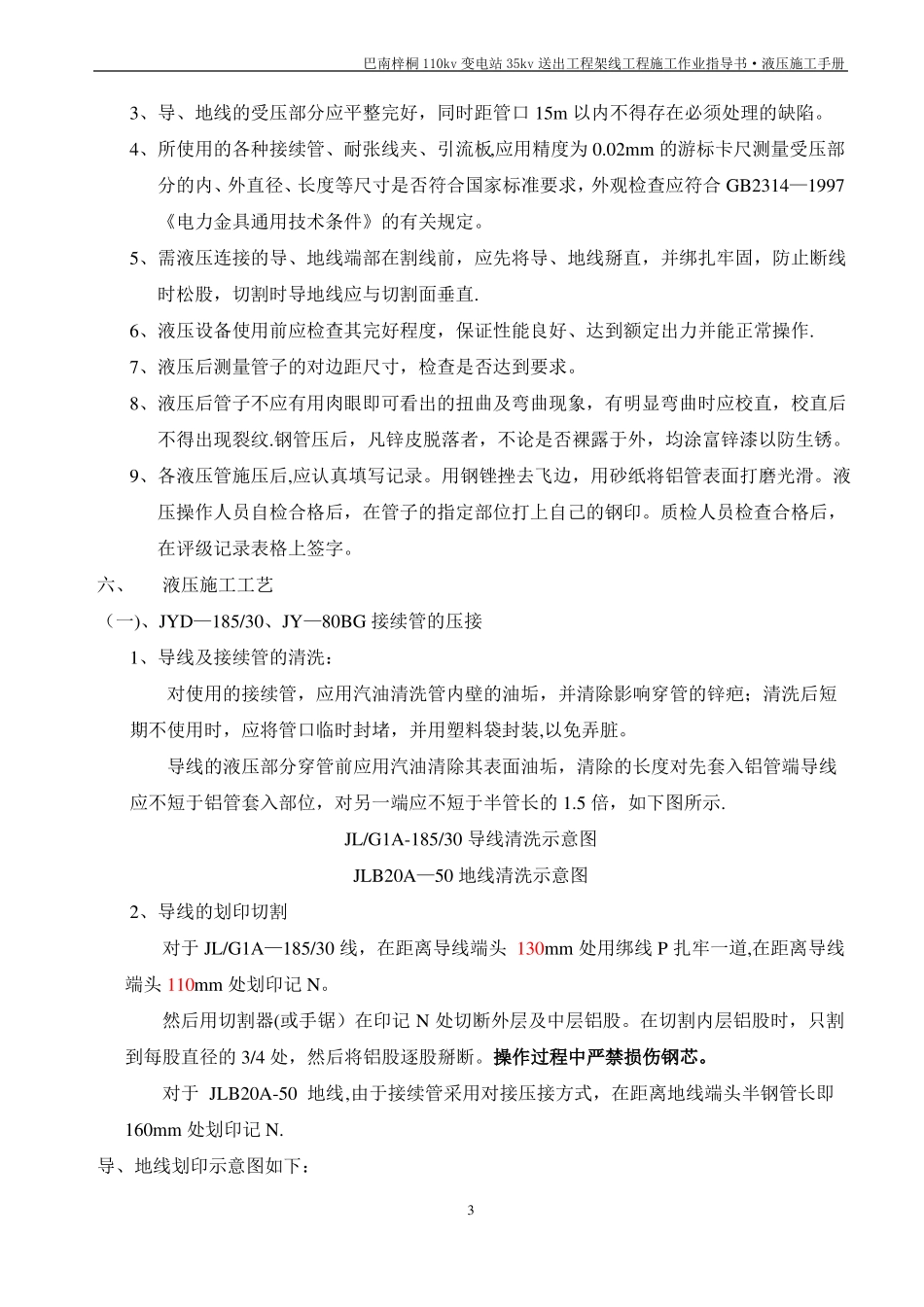

巴南梓桐110kv变电站35kv送出工程架线工程施工作业指导书·液压施工手册一、总则1、本手册适用于巴南梓桐110kv变电站35kv送出工程的JL/G1A-185/30导线的接续管、耐张线夹、引流板、JLB20A—50地线的接续管、耐张线夹及设备线夹的液压连接施工。2、本手册的编制依据于《架空送电线路导线及避雷线液压施工工艺规程》(SDJ226—87）.3、液压施工是架空送电线路施工中一项重要的隐蔽工序，液压操作人员必须经过培训考试合格并持证上岗,配有并使用自己的钢印，操作时必须有质量检查人员在现场进行监督。二、导、地线及其接续管、耐张线夹、引流板的尺寸参数1、导、地线规格参数线型钢股（股数×直径)铝股（股数×直径)钢截面（mm2)铝截面（mm2)总截面（mm2）线径（mm）比重（kg/m）JL/G1A-185/30JLB20A—507/2.327/3。0026/2。98/29。59181。34210。9318。880。732637.1112.3749.489。000.32932、各种导、地线接续管、耐张线夹、引流板、设备线夹的尺寸300545JYD-185/30导线接续管-铝管NY-185/30导线耐张线夹—铝管20323232JYD-185/30导线接续管—钢管NY—185/30导线耐张线夹—钢锚2102081620JY—80BG地线接续管—铝管、铝套JY—80BG地线直线管—钢管20328801701818NY-80BG地线耐张线夹—钢锚10NY-80BG地线耐张线夹-铝管、铝套24019029三、32液压机械设备1、液压泵使用常熟电力机具厂生产的超高压液压泵.2、液压钳使用常熟电力机具厂生产的200t级液压钳。3、液压模使用常熟电力机具厂生产的配套产品，具体使用型号如下表：管的外径（mm）线型管型铝管（钢锚）1液压模型号铝模钢模压后尺寸(mm）铝模钢模钢管巴南梓桐110kv变电站35kv送出工程架线工程施工作业指导书·液压施工手册JL/G1A-185/30JYD—185/30NY-185/303232323220202020Φ32Φ32Φ32Φ32Φ20Φ20Φ20Φ2027。7217。4027.7227。7227。7217。4017.4017.40JLB20A—50JY—80BGNY—80BG4、各种液压管压后呈正六边形，其对边距尺寸Ｓ的最大允许值为：Ｓ＝0。866×0。993Ｄ＋0.2（mm）式中:Ｄ－管外径mm四、液压设备使用注意事项1、液压操作人员在操作中应听从液压钳处操作人员指挥，并随时注意液压表的指示压力.压铝管时，液压泵压强值应达到60~65Mpa，压钢管时液压泵压强值应达到65～70Mpa,不得大于或小于规定负荷。2、液压机启动后,应先作空载运行2～3分钟，检查液压钳活塞是否灵活，其他部位是否工作正常,确认设备运行完好后，才能加载施压。注意在检查活塞起落时,施工人员应离开液压泵的正上方。3、液压前应检查使用的液压模与被压的管是否配套,液压机是否放置平稳，缸体是否垂直地面。4、施工过程中对液压模应进行定期检查,发现有变形、破损现象，应停用或修复后使用。5、液压泵、液压钳、液压模、液压管等设备在运输过程中要装箱运输，避免磕碰。6、液压泵、液压钳的接头防护罩摘下后，应用塑料袋或其他包装材料包裹好，以免沾上灰尘、杂物。在工作完毕摘除高压软管后，应及时将接头防护罩盖好,高压软管也应按要求进行封装，尤其注意不得遗漏、装错各种活动的密封垫圈、垫片.7、在施工现场进行锯线、挫飞边等工作时，应距液压钳及液压泵远些，以防止铁屑、粉尘等进入设备,堵塞油路。8、液压泵的动力输送带在工作地点转移及工程结束时，应放松张力，以延长皮带寿命.五、液压操作一般要求1、导、地线的结构、规格应与工程设计相符，符合《铝绞线及钢芯铝绞线》（GB—1179—83）、《镀锌钢绞线》（YB/T5004—93)、《铝包钢产品企业标准》（Q/XHA001-2001）中的各项规定,并经材料检验人员检验合格。2、液压前施工人员必须核对各种耐张管、直线管、引流板及设备线夹的内、外径、长度尺寸，如果发现尺寸不符的管，应及时报告项目部，未做处理前严禁使用。2巴南梓桐110kv变电站35kv送出工程架线工程施工作业指导书·液压施工手册3、导、地线的受压部分应平整完好，同时距管口15m以内不得存在必须处理的缺陷。4、所使用的各种接续管、耐张线夹、引流板,应用精度为0.02mm的游标卡尺测量受压部分的内、外直径、长度等尺寸是否符合国家标准要求，外观检查应符合GB2314—1997《电力金具通用技术条件》的有关规定。5、需液压连接的导、地线...
