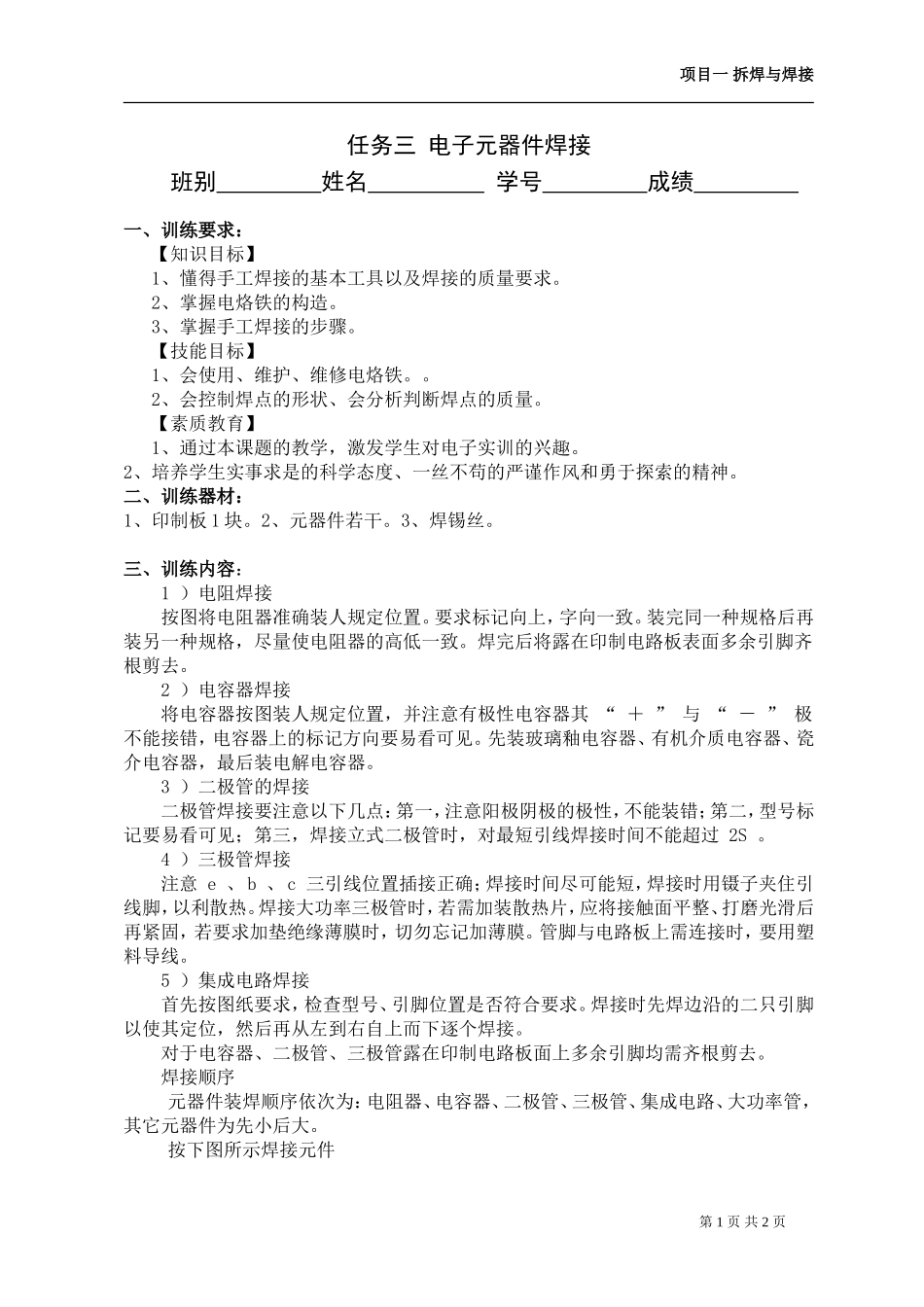

项目一拆焊与焊接任务三电子元器件焊接班别姓名学号成绩一、训练要求：【知识目标】1、懂得手工焊接的基本工具以及焊接的质量要求。2、掌握电烙铁的构造。3、掌握手工焊接的步骤。【技能目标】1、会使用、维护、维修电烙铁。。2、会控制焊点的形状、会分析判断焊点的质量。【素质教育】1、通过本课题的教学，激发学生对电子实训的兴趣。2、培养学生实事求是的科学态度、一丝不苟的严谨作风和勇于探索的精神。二、训练器材：1、印制板1块。2、元器件若干。3、焊锡丝。三、训练内容：1）电阻焊接按图将电阻器准确装人规定位置。要求标记向上，字向一致。装完同一种规格后再装另一种规格，尽量使电阻器的高低一致。焊完后将露在印制电路板表面多余引脚齐根剪去。2）电容器焊接将电容器按图装人规定位置，并注意有极性电容器其“＋”与“－”极不能接错，电容器上的标记方向要易看可见。先装玻璃釉电容器、有机介质电容器、瓷介电容器，最后装电解电容器。3）二极管的焊接二极管焊接要注意以下几点：第一，注意阳极阴极的极性，不能装错；第二，型号标记要易看可见；第三，焊接立式二极管时，对最短引线焊接时间不能超过2S。4）三极管焊接注意e、b、c三引线位置插接正确；焊接时间尽可能短，焊接时用镊子夹住引线脚，以利散热。焊接大功率三极管时，若需加装散热片，应将接触面平整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。管脚与电路板上需连接时，要用塑料导线。5）集成电路焊接首先按图纸要求，检查型号、引脚位置是否符合要求。焊接时先焊边沿的二只引脚以使其定位，然后再从左到右自上而下逐个焊接。对于电容器、二极管、三极管露在印制电路板面上多余引脚均需齐根剪去。焊接顺序元器件装焊顺序依次为：电阻器、电容器、二极管、三极管、集成电路、大功率管，其它元器件为先小后大。按下图所示焊接元件第1页共2页项目一拆焊与焊接四、总结收集学生焊接作品，评点不同的作品，找出优缺点。第2页共2页
