初中三年级物理上册第十二章欧姆定律本章复习VIP免费

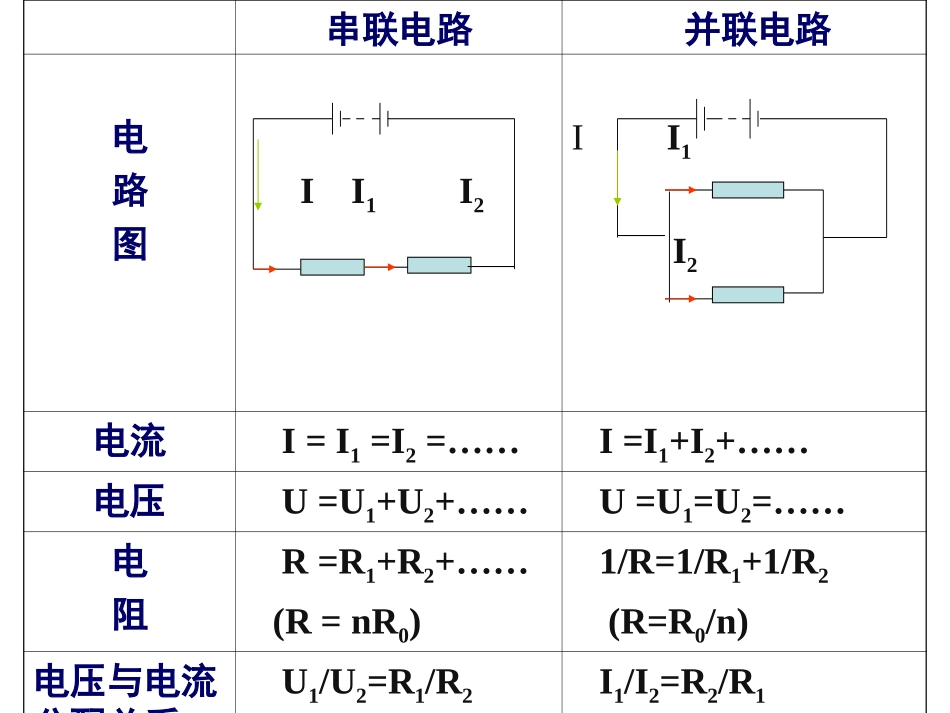

2014.11.28第十二章欧姆定律欧姆定律内容:公式:伏安法测电阻:本章知识梳理:1.实验目的：2.实验原理：3.实验器材：4.电路图：5.实验过程：6.注意事项R=U/I七种导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I=U/RI—表示这段导体的电流。U—表示这段导体两端的电压R—表示这段导体的电阻串并联电路规律串联电路并联电路电路图II1I2II1I2电流I=I1=I2=……I=I1+I2+……电压U=U1+U2+……U=U1=U2=……电阻R=R1+R2+……(R=nR0)1/R=1/R1+1/R2(R=R0/n)电压与电流分配关系U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1一.探究电阻上的电流跟电压和电阻的关系1.设计实验:电路图:AV变阻器的作用：（1）改变定值电阻两端的电压；（2）保护电路。图中的实验电路，能否完成上述探究任务，若不能，应如何改正？实验次序电压U/V电阻R/Ω电流I/A1232、设计表格为了研究电流的大小与电压的关系，你的做法是；；为了研究电流的大小与电阻的关系，你的做法是。。控制导体的电阻不变，改变导体两端的电压控制导体两端的电压保持不变，改变导体电阻的大小研究方法：控制变量法3、分析与论证：通过分析实验数据你得出的两条结论是什么？结论:(1)电阻一定时，导体中的电流与导体两端的电压成正比(2)电压一定时，导体中的电流与导体的电阻成反比。4、注意事项：1.连接电路之前开关必须是断开的2.开关闭合之前，滑动变阻器应位于阻值最大处。3.电流表和电压表的正负接线柱及量程要正确。二.欧姆定律及其应用1.欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：变形公式：U=IRI=---URR=---UI注意的几个问题：1、使用时三个量要注意同一性和同时性。同一性：欧姆定律中“I”“U”“R”都是对同一个导体或同一段电路而言的。同时性：三个物理量应是一个导体或一段电路在同一时刻的数值。2、注意各个量得单位（V、A、Ω）。3、注意公式和物理意义的不同I=---URR=---UI3、电阻的串联与并联两个电阻串联后的总电阻与串联电阻的关系是，导体串联相当于增加导体的，所以串联电阻的总电阻比任何一个分电阻。两电阻并联后的总电阻和并联电阻的关系是。导体并联相当于增加导体的，所以并联电阻的总电阻比任何一个分电阻。两个电阻并联时，。R=R1+R21/R=1/R1+1/R2长度都大横截面积都小R=(R1R2)/(R1+R2)三.测量小灯泡的电阻1、方法:伏安法用电流表和电压表来测小灯泡的电阻,这种方法叫伏安法.2、原理:欧姆定律（I=U/R）3、器材：（七件）4、电路图、实物图：5、变阻器的作用：6、实验步骤：7、设计表格：8、注意事项及故障分析：四.欧姆定律和安全用电1.欧姆定律采用控制变量法分析电流的大小与电压、电阻的具体关系当R一定时，U越大，I就越大；当U一定时，R越小，I越大。2.安全用电（1）电压越高越危险对人体安全的电压不高于36V.（2）不能用湿手触摸电器3.雷电与防雷(1).雷电的产生(2).避雷针4.电路的断路和短路断路:电路没有接通.短路:电流不流经用电器,而是电源两级直接相连，就是电源短路。典型例题一：运用比例关系解决有关问题：1.两个电阻的比值R1:R2=1：4，串联后接在10V的电源上，则R1两端的电压为_____V，并联后接在同一电源上，已知干路中的电流为1A,则通过R1的电流为____。20.8A小结：画出电路图，根据串并联电路的电流与电压分配关系解题2、灯泡的电阻为6Ω，需要4V的电压，现有6V的电源，需要____一只___的电阻。串联3ΩR2AR1V1典型例题二1、滑动变阻器滑片移动引起的电表示数变化问题：如图当滑动变阻器滑片P向右移动电压表V1的示数_____，电压表V2的示数_____,电流表的示数____V2变小变大变小2、如图，当滑片向左移动时，电流表的示数将，电压表的示数将，变大不变3、如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，电压表示数，电流表A1的示数,灯泡亮度,电流表A2的示数。不变变小不变不变典型例题三：动态电路题1.电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，则电源电压是，S1、S2都闭合时，电流表示数是。AR1R2R3S1S212V1.2A2、如图所示电路，电源电压不变．当开关S1由闭合到断开，电流表示数将_______，电压表示数将____...
