《机电控制工程基础》课复习题VIP免费

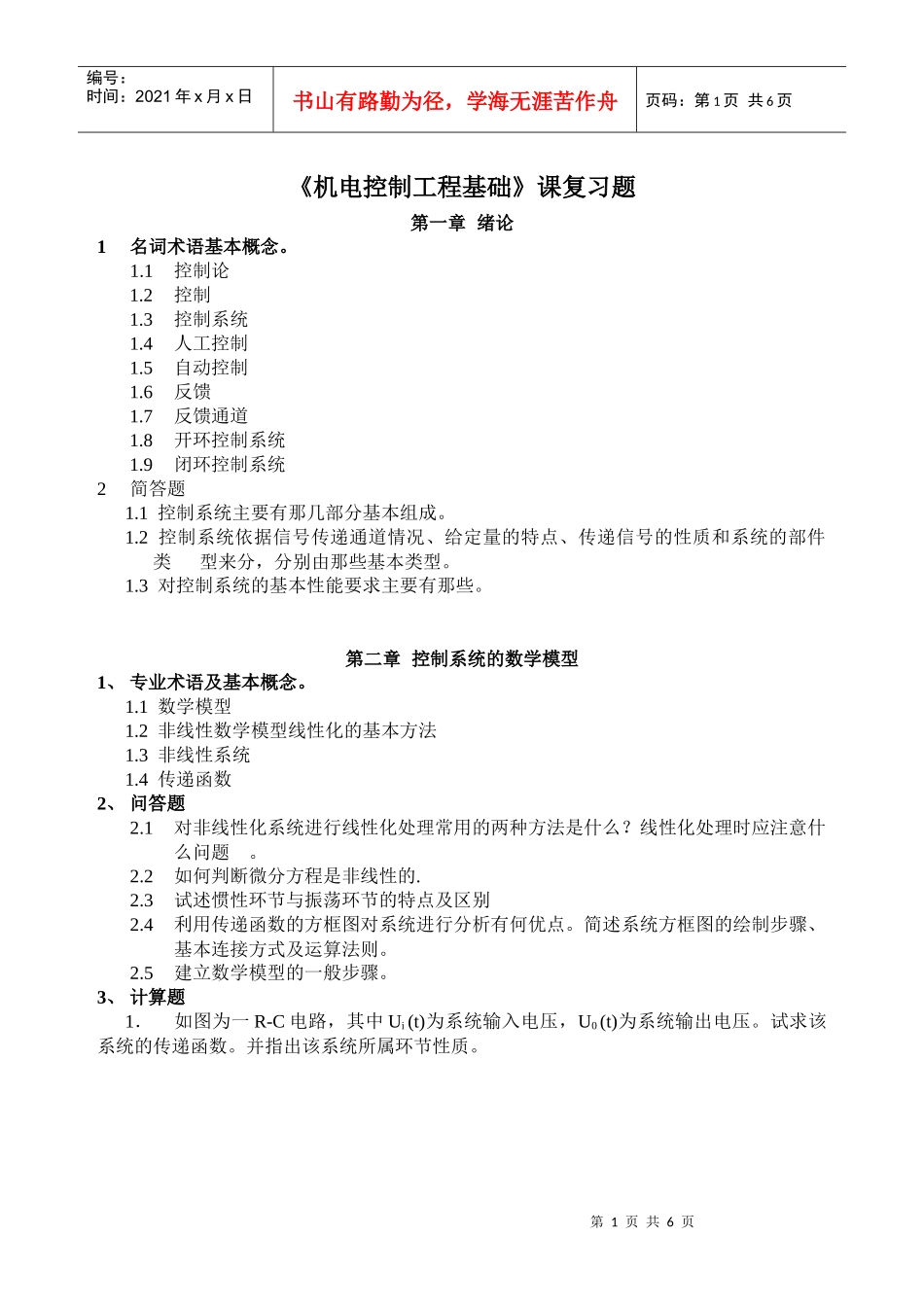

《机电控制工程基础》课复习题_第1页
1/6

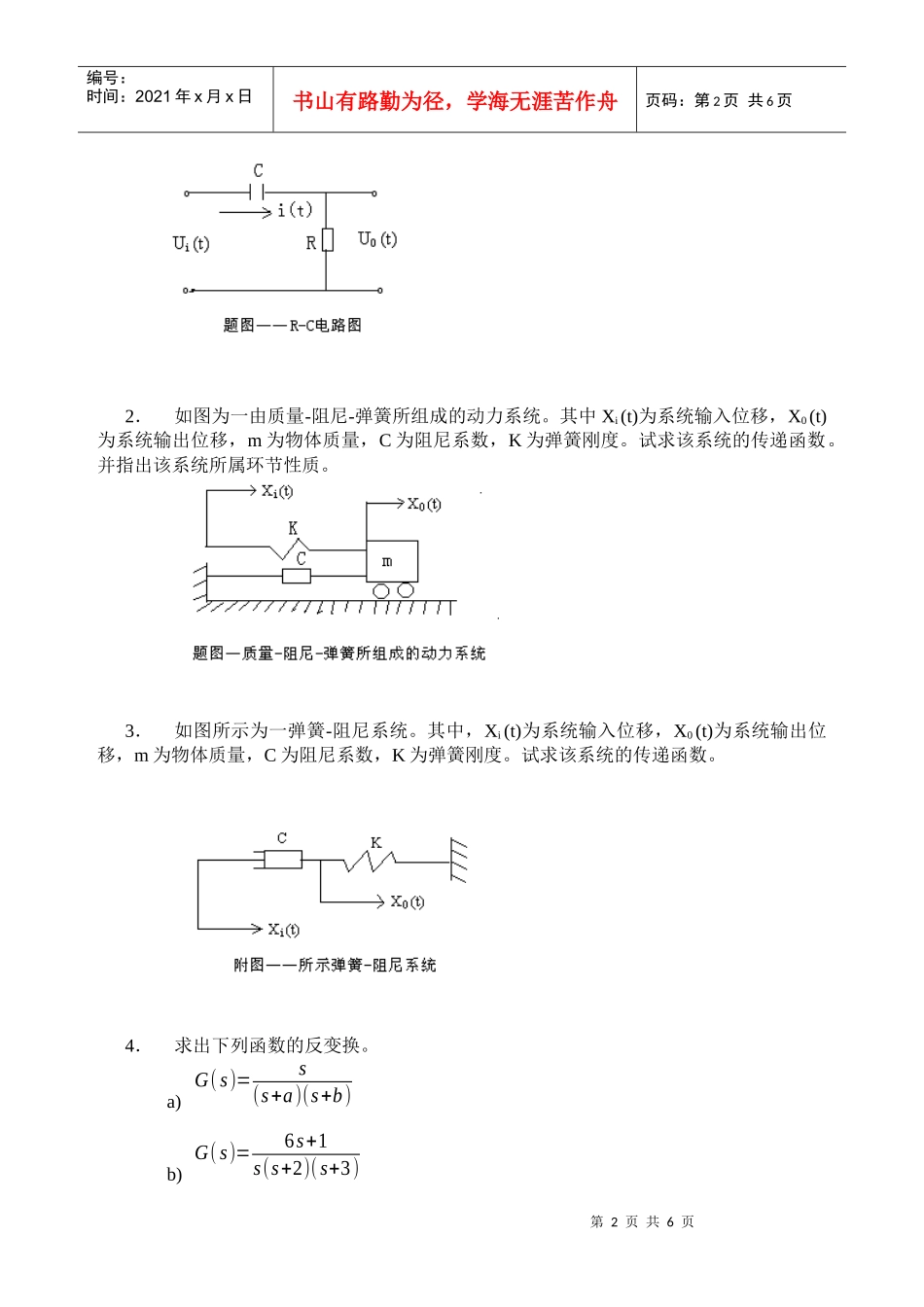

《机电控制工程基础》课复习题_第2页
2/6

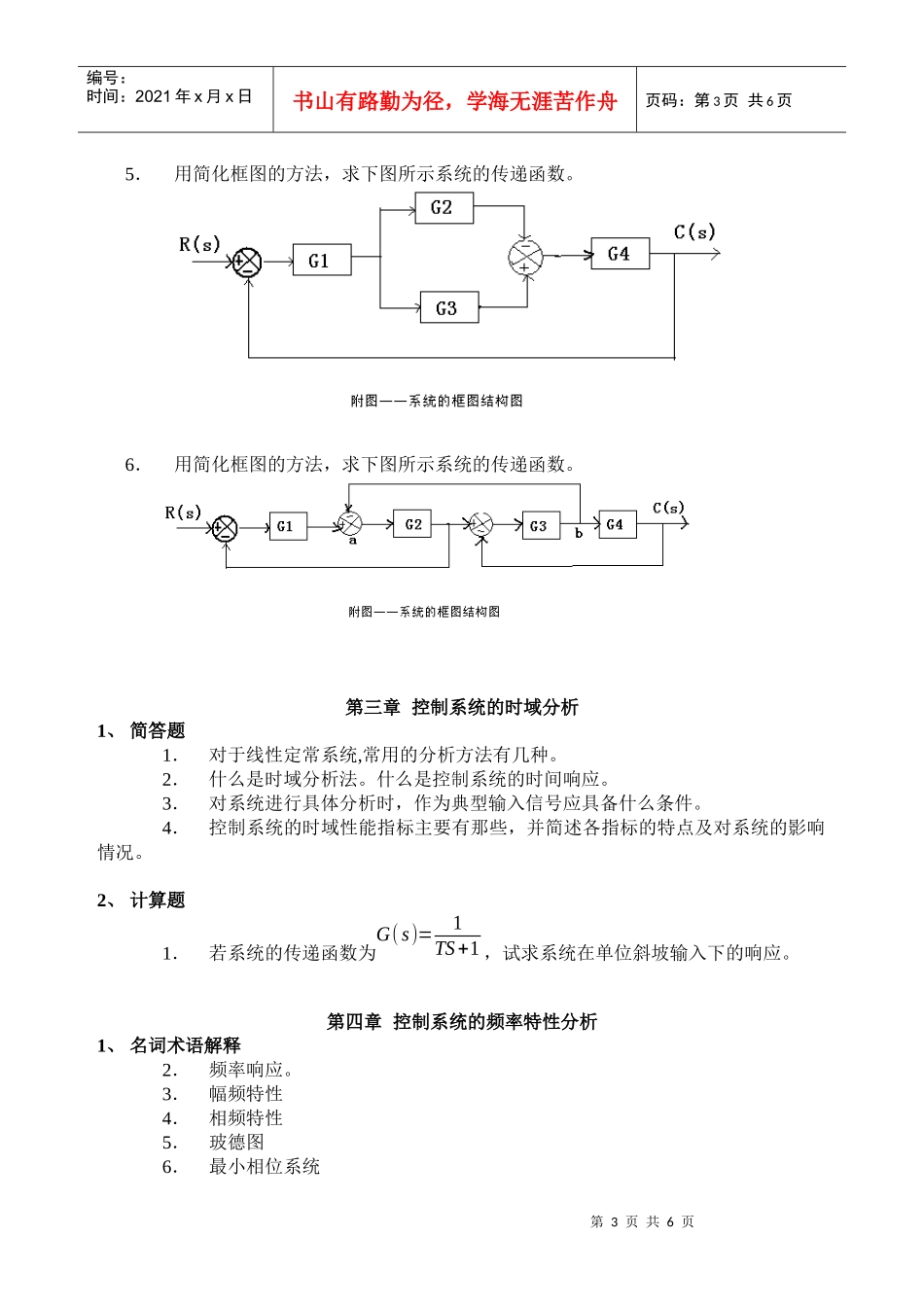

《机电控制工程基础》课复习题_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页《机电控制工程基础》课复习题第一章绪论1名词术语基本概念。1.1控制论1.2控制1.3控制系统1.4人工控制1.5自动控制1.6反馈1.7反馈通道1.8开环控制系统1.9闭环控制系统2简答题1.1控制系统主要有那几部分基本组成。1.2控制系统依据信号传递通道情况、给定量的特点、传递信号的性质和系统的部件类型来分,分别由那些基本类型。1.3对控制系统的基本性能要求主要有那些。第二章控制系统的数学模型1、专业术语及基本概念。1.1数学模型1.2非线性数学模型线性化的基本方法1.3非线性系统1.4传递函数2、问答题2.1对非线性化系统进行线性化处理常用的两种方法是什么?线性化处理时应注意什么问题。2.2如何判断微分方程是非线性的.2.3试述惯性环节与振荡环节的特点及区别2.4利用传递函数的方框图对系统进行分析有何优点。简述系统方框图的绘制步骤、基本连接方式及运算法则。2.5建立数学模型的一般步骤。3、计算题1.如图为一R-C电路,其中Ui(t)为系统输入电压,U0(t)为系统输出电压。试求该系统的传递函数。并指出该系统所属环节性质。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页2.如图为一由质量-阻尼-弹簧所组成的动力系统。其中Xi(t)为系统输入位移,X0(t)为系统输出位移,m为物体质量,C为阻尼系数,K为弹簧刚度。试求该系统的传递函数。并指出该系统所属环节性质。3.如图所示为一弹簧-阻尼系统。其中,Xi(t)为系统输入位移,X0(t)为系统输出位移,m为物体质量,C为阻尼系数,K为弹簧刚度。试求该系统的传递函数。4.求出下列函数的反变换。a)G(s)=s(s+a)(s+b)b)G(s)=6s+1s(s+2)(s+3)第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页5.用简化框图的方法,求下图所示系统的传递函数。6.用简化框图的方法,求下图所示系统的传递函数。第三章控制系统的时域分析1、简答题1.对于线性定常系统,常用的分析方法有几种。2.什么是时域分析法。什么是控制系统的时间响应。3.对系统进行具体分析时,作为典型输入信号应具备什么条件。4.控制系统的时域性能指标主要有那些,并简述各指标的特点及对系统的影响情况。2、计算题1.若系统的传递函数为G(s)=1TS+1,试求系统在单位斜坡输入下的响应。第四章控制系统的频率特性分析1、名词术语解释2.频率响应。3.幅频特性4.相频特性5.玻德图6.最小相位系统第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页2、简答题1.频率特性的三种表示方法是什么。2.频率特性的奈氏图分析法有何特点。3.控制系统的开环对数幅频特性有什么特点。3、计算题1.惯性环节的传递函为G(s)=1TS+1,试求其幅频特性和相频特性,并绘制其奈氏图。2.如图为一R-C电路,其中Ui(t)为系统输入电压,U0(t)为系统输出电压。试求该系统的频率特性、幅频特性和相频特性,并绘制其奈氏图。3.设系统的开环传递函数为:G(s)=KS(TS+1),试绘制系统的开环传递玻德图。第五章控制系统的稳定性分析1、名词术语解释。1.系统的稳定性2.劳斯稳定判据3.奈氏稳定判据4.稳定裕量2、简答题1.系统的稳定的概念及充要条件是什么。2.劳斯稳定判据的条件是什么。3.奈氏稳定判据的内容是什么。3、计算题1.已知系统的传递函数为:G(s)=KS3+3S2+2S+K。试依据劳斯判据计算当系统稳定时,系统增益K的取值范围。2.若系统的特征方程为:S4+2S3+S2+2S+1=0。试用劳斯判据判断系统的稳定性。第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共6页3.单位反馈系统的开环传递函数为:G(s)=3s+1s2+2s+50。试判断系统是否稳定。第六章控制系统的性能分析1、名词术语解释1.控制系统的灵敏度2.控制系统的偏差。3.控制系统的误差。4.控制系统的稳态误差。2、简答题1.控制系统的频域性能指标主要有那些。2.系统的稳态偏差(误差)与系统类型和输入函数有那些关系。3.提高系统稳态精度的主要措施有那些。3、计算题第七章控制...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《机电控制工程基础》课复习题
