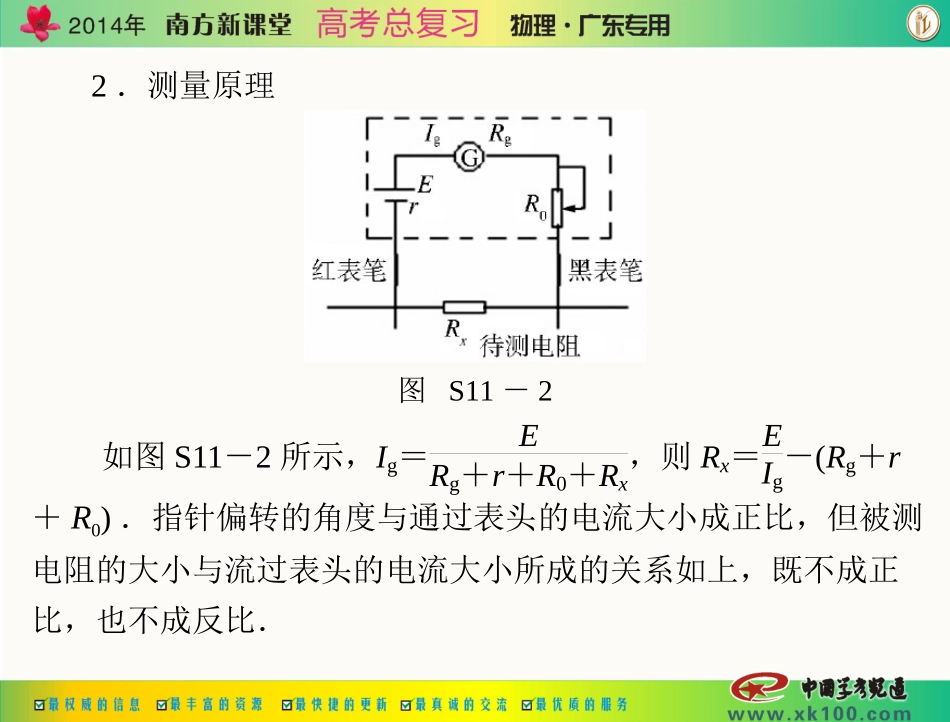

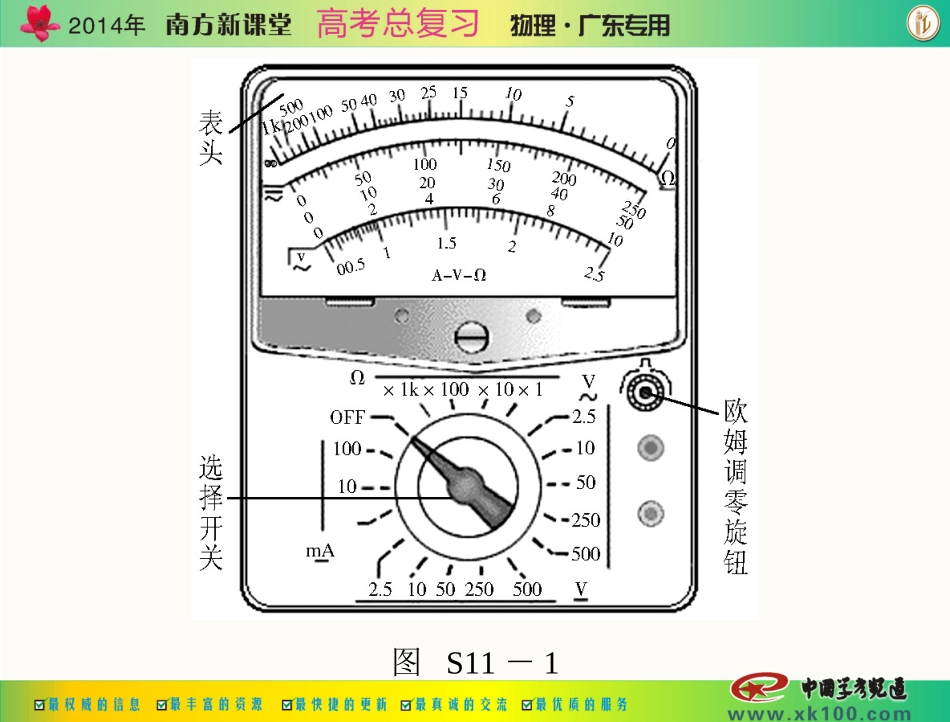

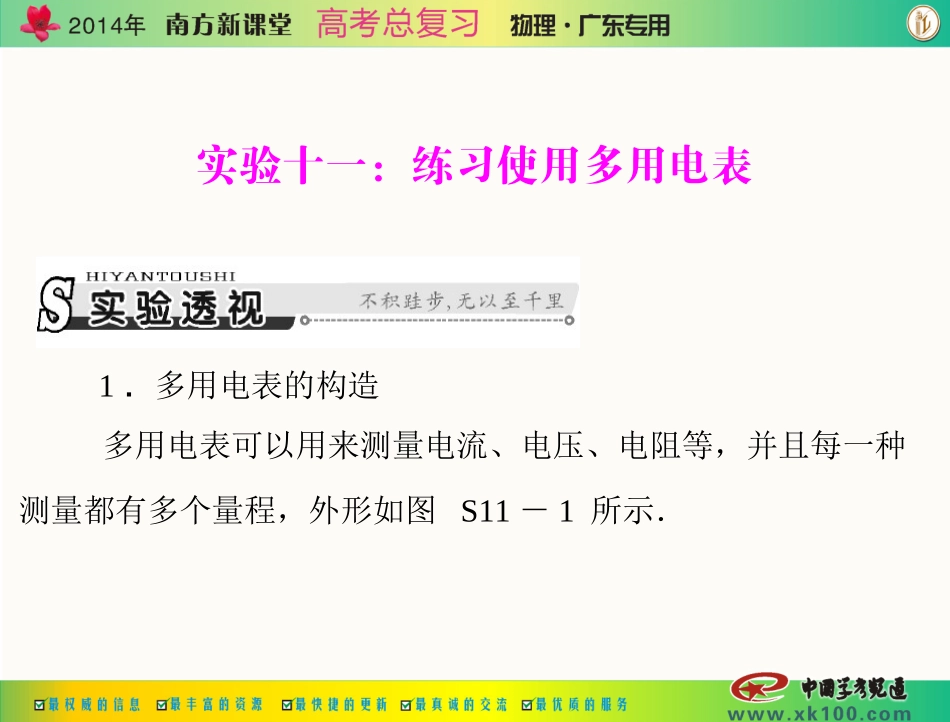

实验十一：练习使用多用电表1．多用电表的构造多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有多个量程，外形如图S11－1所示．图S11－12．测量原理＋R0)．指针偏转的角度与通过表头的电流大小成正比，但被测电阻的大小与流过表头的电流大小所成的关系如上，既不成正比，也不成反比．如图S11－2所示，Ig＝ERg＋r＋R0＋Rx，则Rx＝EIg－(Rg＋r图S11－23．测量方法及注意事项使用多用电表时首先应该根据被测物理量将选择开关旋到相应的位置．使用前应先进行机械调零，用小螺丝刀轻旋调零螺丝，使指针指向左端零刻度线．使用欧姆挡时，还应进行欧姆调零，即将红、黑表笔短接，调节欧姆调零旋钮，使指针指向右端零刻度线处．欧姆挡的使用如下：(1)选挡．一般比被测电阻的估计值低一个数量级，如估计值为200Ω，就应该选“×10”的倍率．(2)调零．(3)将红黑表笔接被测电阻两端进行测量．(4)将指针示数乘以倍率，得测量值．(5)将选择开关打到“OFF”挡或交流电压最高挡．用欧姆挡测电阻，如果指针偏转角度太小，应增大倍率；如果指针偏转角度太大，应减小倍率．【跟踪训练】1．(2011年银川一中月考)实验室新进了一批低电阻的电磁螺线管，同学们设计了一个实验来测算螺线管的电阻．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、导线和学生电源．(1)他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：①将红表笔插入多用电表的________(填“正”或“负”)插孔，黑表笔插入多用电表的________(填“正”或“负”)插孔；选择电阻挡“×1”．正负②__________________________________________________________________________；③把红黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图S11－3所示，读数为________Ω.图S11－3将红、黑表笔短接，调节欧姆调零旋钮，使指针指向右端零刻度线处4(2)根据多用电表示数，为了减小实验误差，并在实验中获得较大的电压调节范围，应从下图中的A、B、C、D四个电路中选择________电路来测量金属丝电阻．D题型多用电表的使用及读数【例题】(2011年广州调研)用多用电表测未知阻值的电阻．按正确步骤操作后，测量结果如图S11－4所示，读出其阻值大小为________________Ω.为了使多用电表测量的结果更准确，必须进行如下操作：a．将选择开关打到__________挡．b．将__________，__________，进行欧姆调零．c．把电阻接在两表笔之间进行测量并读数．d．测量完毕将选择开关打到__________挡．图S11－4解析：欧姆挡的读数方法：表盘上的读数(题中读数为100)×欧姆挡的倍率(题中“×10”)，所以读数为1000Ω.欧姆挡中任何一个倍率挡都能从零到无穷大读数，但指针在中间位置读数精确度高，要选择不同的倍率挡使指针指在表盘的中间位置，该题中读数大，应提高一挡，所以将选择开关打到“×100”挡．欧姆挡测电阻时，每换一个挡都要进行欧姆调零，即红黑表笔短接,旋动欧姆调零旋钮使指针对到“0Ω”位置.选择开关旋到欧姆挡时与多用电表内部电源接通，所以测量完毕将选择开关打到“OFF”挡(没有“OFF”挡的打到最大交流电压挡)．答案：1000×100红黑表笔短接调节调零旋扭OFF备考策略：使用多用电表时，首先要弄清楚表的用途，若作为电流表或电压表用的时候，要注意估读的问题，若作为欧姆表用，则需注意调零和倍率的问题．【触类旁通】1．(2011年广州一模)某同学测量一节干电池的电动势和内阻时，用aa′、bb′、cc′、dd′、de和fb′共6根导线连成如图S11－5甲所示的实验电路图．图S11－5图S11－5图43答案：如图43所示．(1)请根据电路图在图S11－5乙的实物图中完成余下电路的连线．(2)如果这6根导线中仅有一根内部断了，其他器材及连接均完好．现闭合开关，发现电流表、电压表的示数均为零，由此可以肯定内部没有断的导线有de、fb′和_______.(3)闭合开关的情况下，要求用多用电表对导线逐根地进行排査并找出断导线，正确的操作是：将选择开关旋至________________(填“Ω×10”、“直流电压2.5V”或“直流电流10mA”)挡；把________(填“红”或“黑”)表笔固定在a点，另一支表笔依次接a′、b′、c′、d′….如果某次检测时，表盘指针如图S11－5丙所示，其读数为________．cc′红1.40V直流电压2.5V
