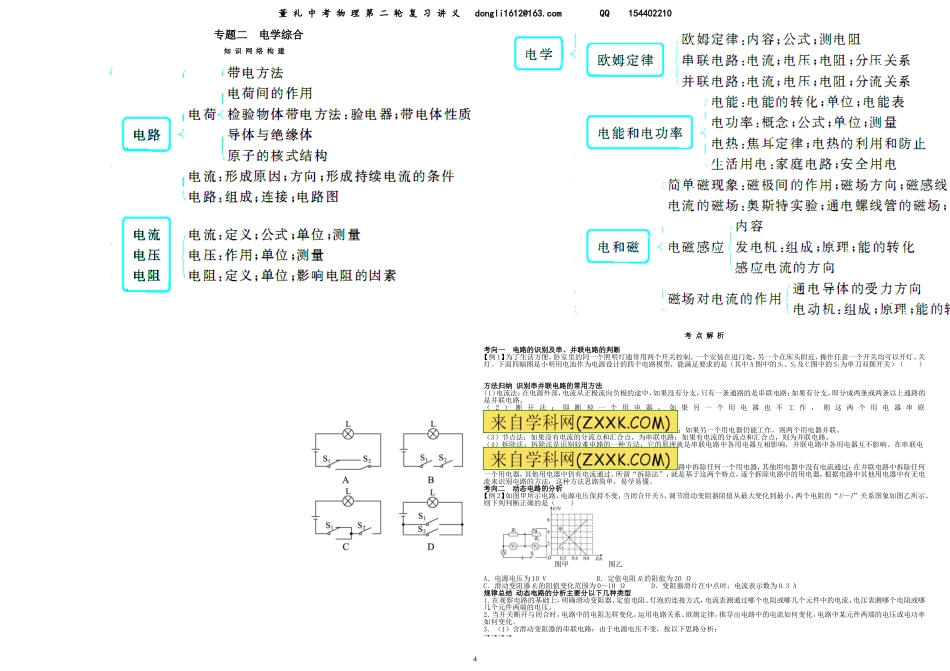

专题二：电学综合VIP专享VIP免费

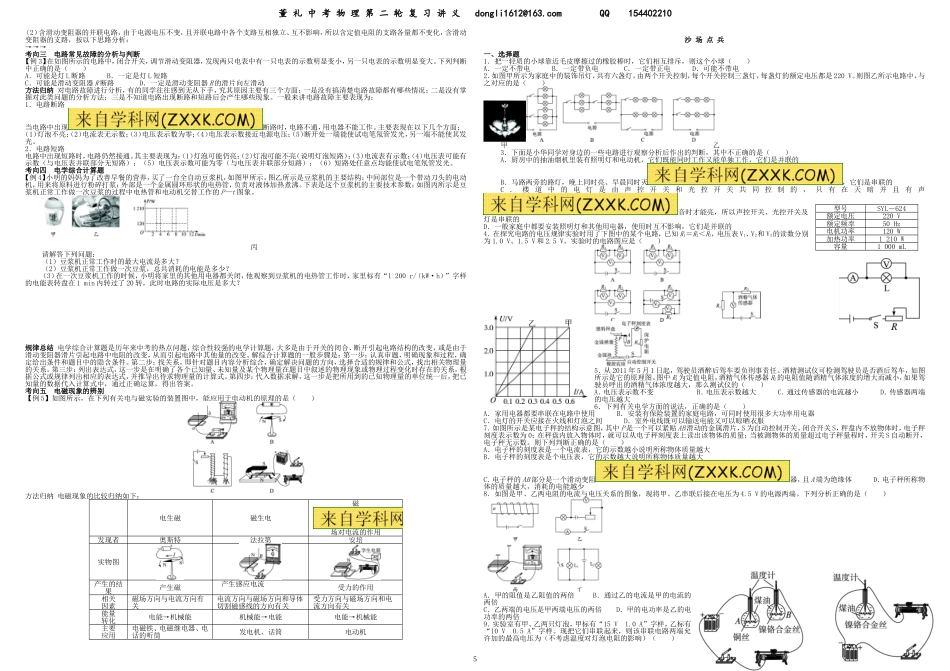

4董礼中考物理第二轮复习讲义dongli1612@163.comQQ154402210专题二电学综合知识网络构建考点解析考向一电路的识别及串、并联电路的判断【例1】为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S1、S2及C图中的S1为单刀双掷开关）（）源:学科网ZXXK]方法归纳识别串并联电路的常用方法（1）电流法：在电源外部，电流从正极流向负极的途中，如果没有分支，只有一条通路的是串联电路；如果有分支，即分成两条或两条以上通路的是并联电路。（2）断开法：即断掉一个用电器，如果另一个用电器也不工作，则这两个用电器串联；如果另一个用电器仍能工作，则两个用电器并联。（3）节点法：如果没有电流的分流点和汇合点，为串联电路；如果有电流的分流点和汇合点，则为并联电路。（4）拆除法：拆除法是识别较难电路的一种方法，它的原理就是串联电路中各用电器互相影响，并联电路中各用电器互不影响。在串联电路中拆除任何一个用电器，其他用电器中没有电流通过；在并联电路中拆除任何一个用电器，其他用电器中仍有电流通过。所谓“拆除法”，就是基于这两个特点，逐个拆除电路中的用电器，根据电路中其他用电器中有无电流来识别电路的方法，这种方法思路简单，易学易懂。考向二动态电路的分析【例2】如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U—I”关系图象如图乙所示。则下列判断正确的是（）[来源:学|科|网]图甲图乙A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A规律总结动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。3．（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：→→→→5董礼中考物理第二轮复习讲义dongli1612@163.comQQ154402210（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：→→→考向三电路常见故障的分析与判断【例3】在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是（）A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动方法归纳对电路故障进行分析，有的同学往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。一般来讲电路故障主要表现为：1．电路断路当电路中出现断路时，电路不通，用电器不能工作。主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。2．电路短路电路中出现短路时，电路仍然接通。其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。考向四电学综合计算题【例4】小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图甲所示。图乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；如图丙所示是豆浆机正常工作做一次...
