电流电压和电阻的关系(复习)VIP免费

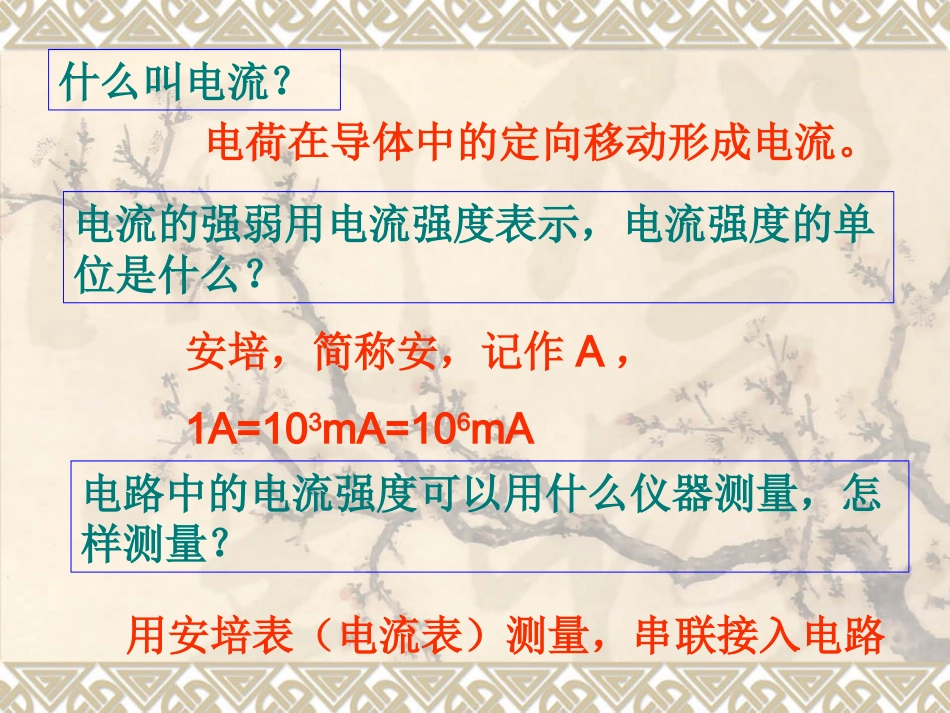

电荷在导体中的定向移动形成电流。什么叫电流？电流的强弱用电流强度表示，电流强度的单位是什么？安培，简称安，记作A，1A=103mA=106mA电路中的电流强度可以用什么仪器测量，怎样测量？用安培表（电流表）测量，串联接入电路什么叫用电器的串联连接，什么叫用电器的并联？用电器首尾依次相连，电流依次流过用电器时用电器叫串联连接方式；串联和并联时电流的特点是什么？串联：I干=I1=i2=i3=。。。。并联：I干=I1+i2+i3+。。。。用电器首首尾尾相连，电流分成几部分分别流过用电器叫并联连接方式。电压任何用电器、电件在通过电流时，在其两端均存在电压。电压是电路中形成电流的原因，是驱动电路中的电荷发生定向运动的原因，而电源的作用是为用电器两端提供电压。电压用字母U表示，电压的单位是伏特，简称为伏，符号是V。如何表示电压？一节干电池的电压为1.5V，一节铅蓄电池的电压为2V，手机电池电压为3.6V，对人体的安全电压为不高于36V，家庭电路的电压为220V。如何测量电路中一个用电器两端的电压呢？电路中的电压可以用电压表来测量，测量时要将电压表与待测用电器并联。电压表的使用规则是：①电压表要并联在电路中；②、要使电流从“+”接线柱流入，从“一”接线柱流出；③、要使被测电压不超过电压表最大量程(如无法确定电压大小，应先选用大量程)。④、可以把电压表直接接到电源的两极上。电路中的用电器对电流具有阻碍作用，我们用电器的电阻值表示电器对电流的阻碍作用的强弱。电阻电阻值用符号R表示，单位是欧姆，简称欧，符号是Ω猜想：用电器的电阻值的大小有什么因素有关呢？导体的电阻是导体本身的一种性质，它的大小决定与导体的材料、长度、横截面积和温度。R=ρL/s例1、一节干电池的电压为_____V，对人体安全的电压不高于___V.例2、2.4V＝mV＝uV；2MΩ=KΩ=Ω。例3、要直接测定灯泡L2的电压，在下列几种电路中正确的是（）1.5362.4×1032.4×1062×1032×106C例5、使自由荷定向移动形成电流的原因是：（）A、电量B、电流C、电压D、电路是通路例6、如图2所示闭合开关S，电压表测出的电压是：（）A、Rl两端的电压B、R2两端的电压；C、Rl和R2两端的总电压D、电源两端的电压。例4、读出下列各图的示数：甲，乙。1.6V12.5VCB电压表测量哪个灯泡两端的电压识别电路时电压表的处理采用遮盖法理解：电压表在电路中相当于开路但不是开路同种材料制成的甲、乙、丙三根电阻线，已知甲比乙长，但横截面积相等，丙比乙粗，但长度相等，则甲、乙、丙三根电阻线的电阻大小是()A、一样大B、甲最大C、乙最大D、丙最大B关于导体电阻的大小，下列说法正确的是()A、同种材料制成的导线，长度和横截面积越大，电阻越大B、同种材料制成的导线，长度越小，横截面积越大，电阻越小C、铜导线和铁导线，只要长度和横截面积相同，电阻就相等D．铜导线一定比钨导线的电阻小B物理量物理意义符号国际单位测量工具电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ用电器对电流具有阻碍作用，即有一定的电阻值，电流流过用电器后在用电器两端就存在电压，那么，用电器两端的电压、电阻和流过的电流值三者之间有什么关系呢？电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。当电路中的电阻一定时，电压越大，电流＿＿。当电路中的电压一定时，电阻越大，电流＿＿。越大越小实验探究探究电流、电压、电阻三个物理量之间的关系。条件控制：a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。电阻电压电压电阻VARR’滑动变阻器的原理是：靠改变电阻线连入电路中的长度来改变电阻。当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A实验一．电阻不变时，电流与电压的关系实验次序电阻R=＿Ω电压/伏电流/安(1)(2)(3)保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。0.20.30.4实验二．电压不变时，电流与电阻的关系实验次序电压U=＿...
