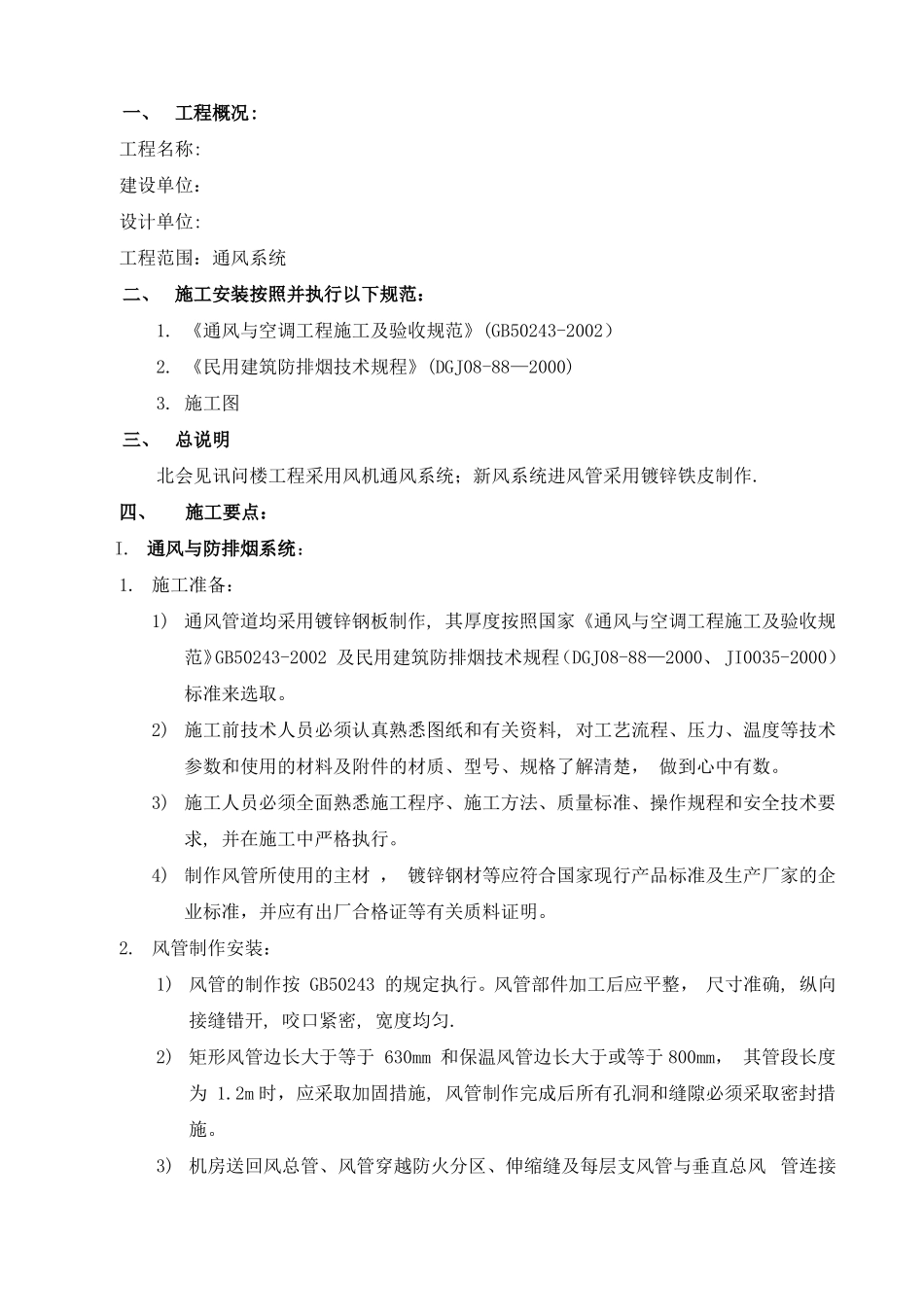

一、工程概况:工程名称:建设单位：设计单位:工程范围：通风系统二、施工安装按照并执行以下规范：1.《通风与空调工程施工及验收规范》(GB50243-2002）2.《民用建筑防排烟技术规程》(DGJ08-88—2000)3.施工图三、总说明北会见讯问楼工程采用风机通风系统；新风系统进风管采用镀锌铁皮制作.四、施工要点：I.通风与防排烟系统：1.施工准备：1)通风管道均采用镀锌钢板制作,其厚度按照国家《通风与空调工程施工及验收规范》GB50243-2002及民用建筑防排烟技术规程（DGJ08-88—2000、JI0035-2000）标准来选取。2)施工前技术人员必须认真熟悉图纸和有关资料,对工艺流程、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚，做到心中有数。3)施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术要求,并在施工中严格执行。4)制作风管所使用的主材，镀锌钢材等应符合国家现行产品标准及生产厂家的企业标准，并应有出厂合格证等有关质料证明。2.风管制作安装：1)风管的制作按GB50243的规定执行。风管部件加工后应平整，尺寸准确,纵向接缝错开,咬口紧密,宽度均匀.2)矩形风管边长大于等于630mm和保温风管边长大于或等于800mm，其管段长度为1.2m时，应采取加固措施,风管制作完成后所有孔洞和缝隙必须采取密封措施。3)机房送回风总管、风管穿越防火分区、伸缩缝及每层支风管与垂直总风管连接处均要设置70℃防火阀。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm，支风管防火阀与垂直管道井的管道连接处采用1.2mm的镀锌板材制作的管道。风管法兰阀的垫料不得凸入风管内部。4)风管与设备间的连接及风管穿过防火分区时，须设防火软管满足系统的承压要求。5)风管安装前必须将风管内部擦拭干净,施工中必须保证风管内部清洁,严防施工垃圾落入风管。6)柔性软管长度宜为200—300mm,安装时必须松紧适度，无漏风.7)可伸缩性金属或非金属软风管的长度不宜超过2m,并不得有死弯或塌凹.8)防火阀、排烟阀、多叶调节阀等配件必须在安装前检查其功能,活动部件灵活有效。安装后采取保护措施,保证其外部美现,阀门开启灵活，关闭严密。9)空调器与风机盘管等设备安装前必须验收,如有明显外部变形的不容许安装使用.10)风管支、吊架安装：全部采用镀锌钢材，并为标准化工厂制作.吊架的固定一般采用内膨胀螺栓,操作时必须满足内膨胀螺栓的使用技术要求:吊杆采用全螺纹镀锌圆钢，托底采用镀锌"C"型型钢。安装时，对于非保温风管,其槽面朝风管面,对于保温风管,其打孔面朝风管面.托底与吊杆连接处必须放置专用垫片。支、吊架间距，风管大边尺寸〈400mm，支吊架间距不大于3m,400mm≥大边尺寸≤1250mm,间距为2.6m。大边尺寸〉1250mm,间距为2.3m。11)悬吊的风管与部件应设置防止摆动的固定点。12)风管保温材料选用铝箔离心玻璃棉板，密度为64kg/m3,厚度30mm。要求保温材料与风管表面紧密结合，不得漏包，保温风管的支吊架宜设在保温层外部,并不得损坏保温层。13)消声器、消声弯头应单独设置支吊架，不能使风管承受消声器、消声弯头的重量,且有利于单独检查、拆卸、维修和更换。14)为避免噪声和振动沿着管道向围护结构传递，各种传动设备的进出口管均应设柔性连接管,风管的支吊架和风道穿越围墙结构处，均应有弹性材料垫层，在风管穿过围护结构处，其孔洞四周的缝隙应用纤维填充密实。15)为便于现场对设备减振基础进行平衡调整，减振器应带有可调整的校平螺栓.16)法兰垫料采用带压敏胶的发泡聚乙烯泡膜材料,垫料不得凸出管内管外,其接头处不得置于法兰四角处。法兰垫片应尽量减少拼接，并不允许直接对接连接，严禁在垫料表面涂料。17)在风管穿越需要封闭的防火、防爆墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1。6mm.风管与防护套之间,应用不燃且对人体无害的柔性材料缝堵。3.防火阀安装:1)在安装前检查结构，部件应灵活有效,防火阀和排烟阀必须符合有关消防产品的规定，并具有相应的产品合格证明文件。2)边长大于等于630nm。应设独立支吊架。安装在防火墙一侧的防火阀,穿越防火墙与防火阀的连接的管段,采用厚度大于等于2mm的钢板制作,该管段在防火墙的孔洞用厚度大于等于2m...
