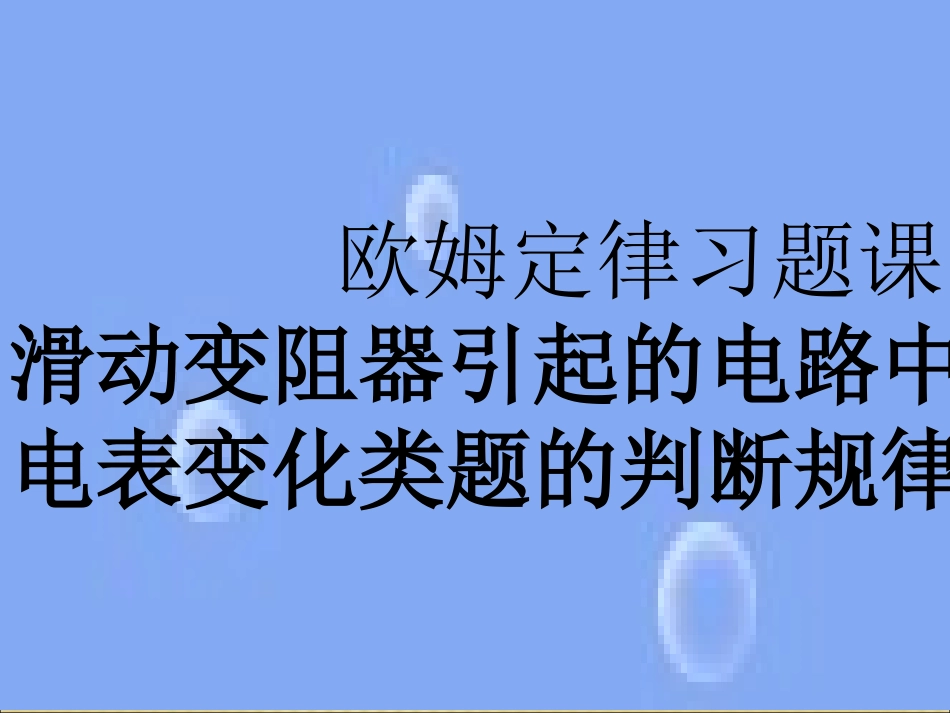

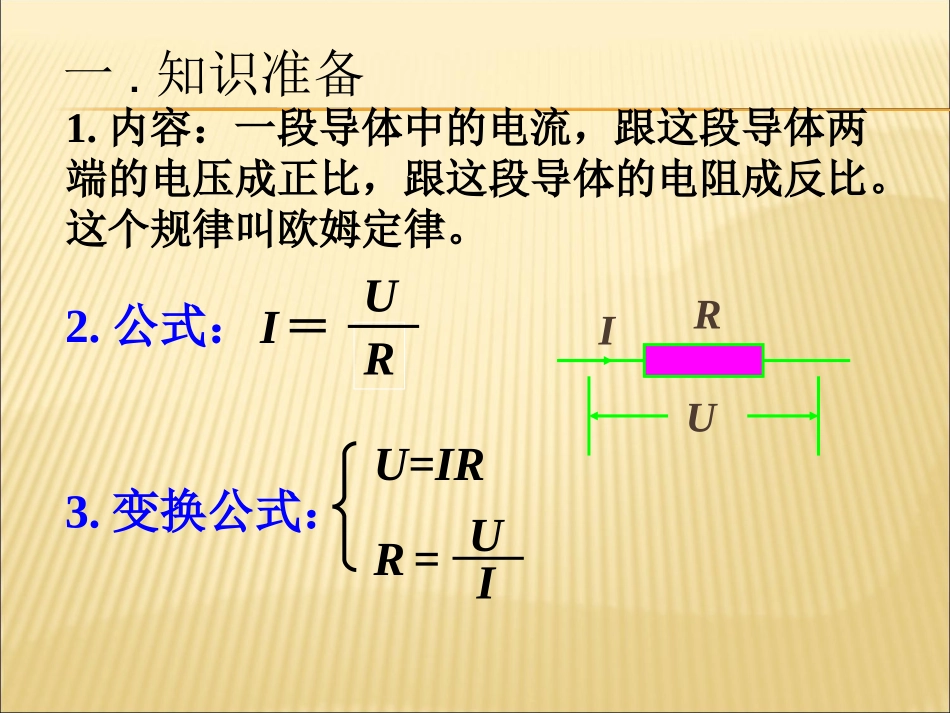

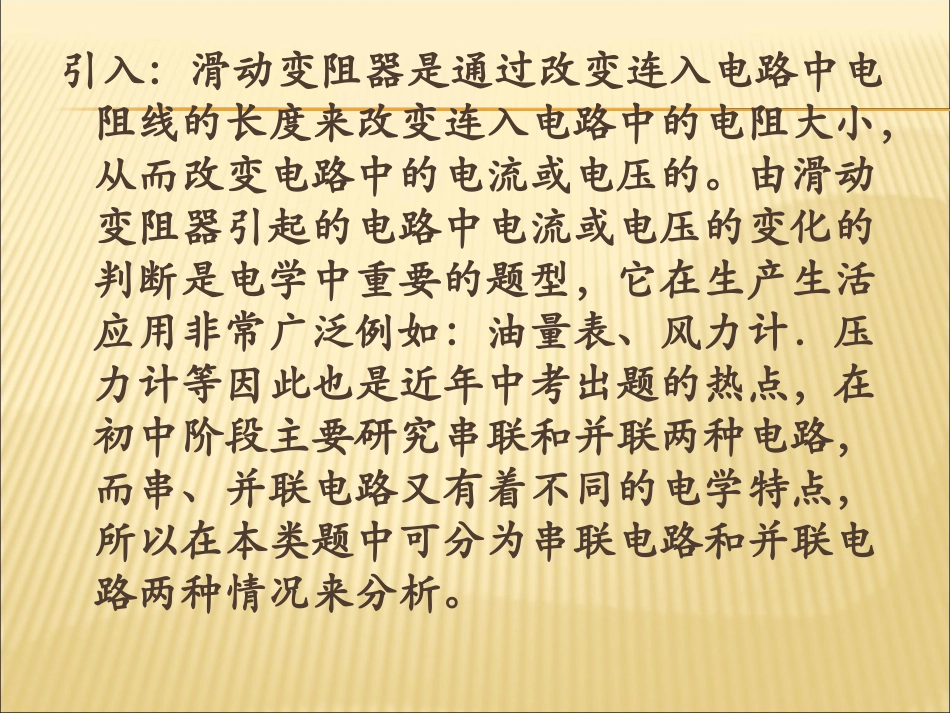

欧姆定律习题课滑动变阻器引起的电路中电表变化类题的判断规律引入：滑动变阻器是通过改变连入电路中电阻线的长度来改变连入电路中的电阻大小，从而改变电路中的电流或电压的。由滑动变阻器引起的电路中电流或电压的变化的判断是电学中重要的题型，它在生产生活应用非常广泛例如：油量表、风力计．压力计等因此也是近年中考出题的热点，在初中阶段主要研究串联和并联两种电路，而串、并联电路又有着不同的电学特点，所以在本类题中可分为串联电路和并联电路两种情况来分析。1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：IRU＝3.变换公式：U=IRR=IURUI一.知识准备串联电路并联电路电路图电流关系电压关系电阻关系I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R21/R=1/R1+1/R2一）、串联电路例1：如图1所示，电源电压一定，电阻阻值一定，闭合开关后，当滑片P向右滑动时，两表示数的变化，电流表示数_______，电压表示数_______。练习：上例中若滑片P向左滑动时两表示数的变化，电流表示___电压表示数______方法：先判断电流依据：______再判断电压依据：______归纳：此种电路，由于电压表并联在定值电阻两端，无论滑片P怎样移动，两表示数变化趋势。相同例2：如图2所示，电源电压一定，电阻值一定，闭合开关S，当滑片P向右滑动时，电流表示数______，电压表示数________。练习：上例中若滑片P向左滑动时两表示数的变化，电流表示___电压表示数______先判断电流据：______再判断电压据：______两表示数变化趋势相反例3、如图3所示，电源电压一定，为定值电阻，闭合开关S后，当滑片P向右移动时，电流表示数______，电压表示数______。开关S后，向右移动滑片例4，如图4所示，闭合P，向右移动时则电流表示数______，电压表示数______方法总结：并联电路中，当滑片P移动时，按照电流路径判断接入电路中的有效电阻______，先判断电压，依据______,再判断：电流______。1.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是()A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小结束语：在初中物理教学中，每一章的练习题都可根据它们的特点归纳为几种题型，而各种题型都可以找到适用于每道题的解题思路和规律，如果教师引导学生发现并掌握了各种常见题型的解题规律，学生就可以免受题海战术之苦，就可以享受学习物理的乐趣了。
