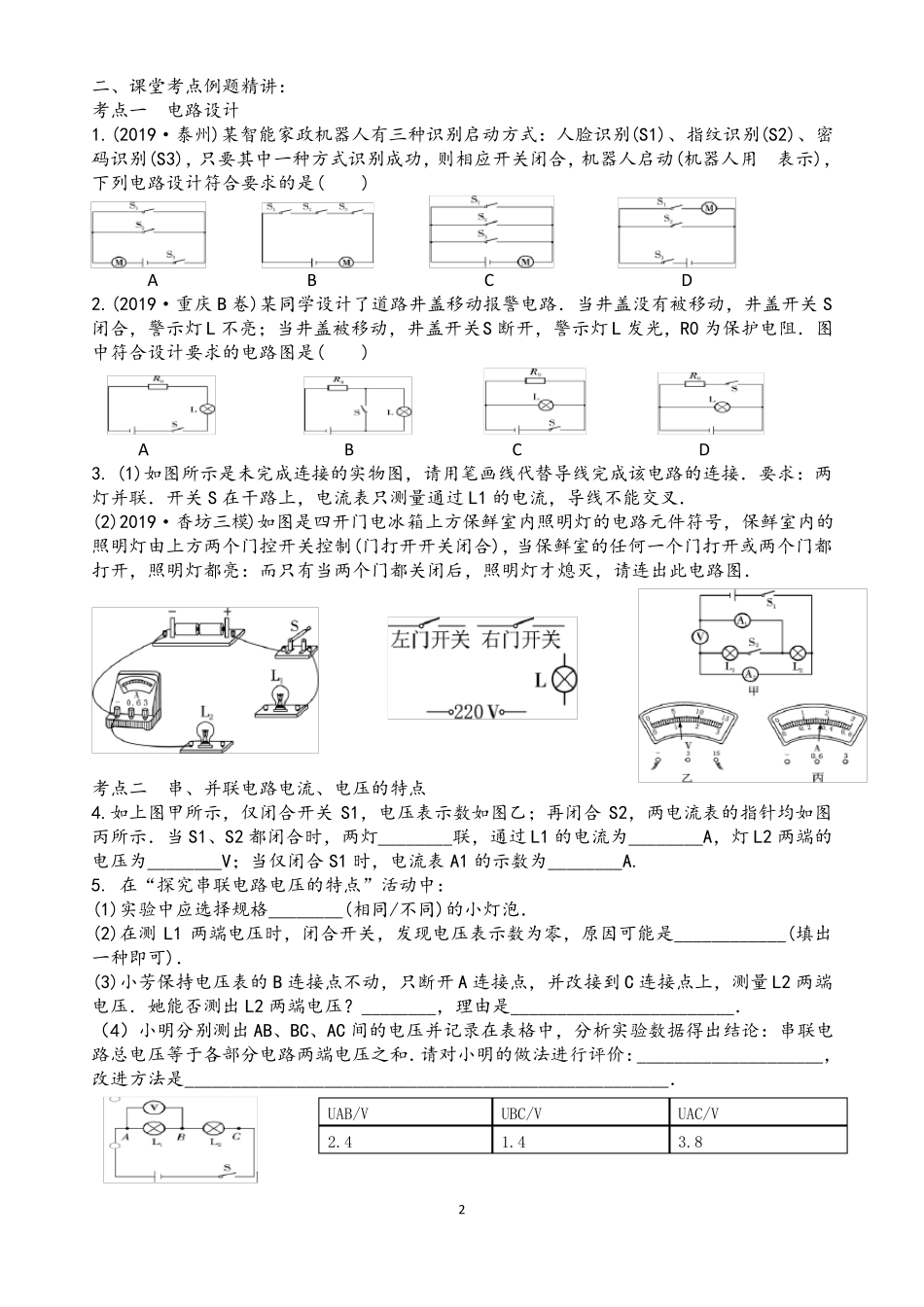

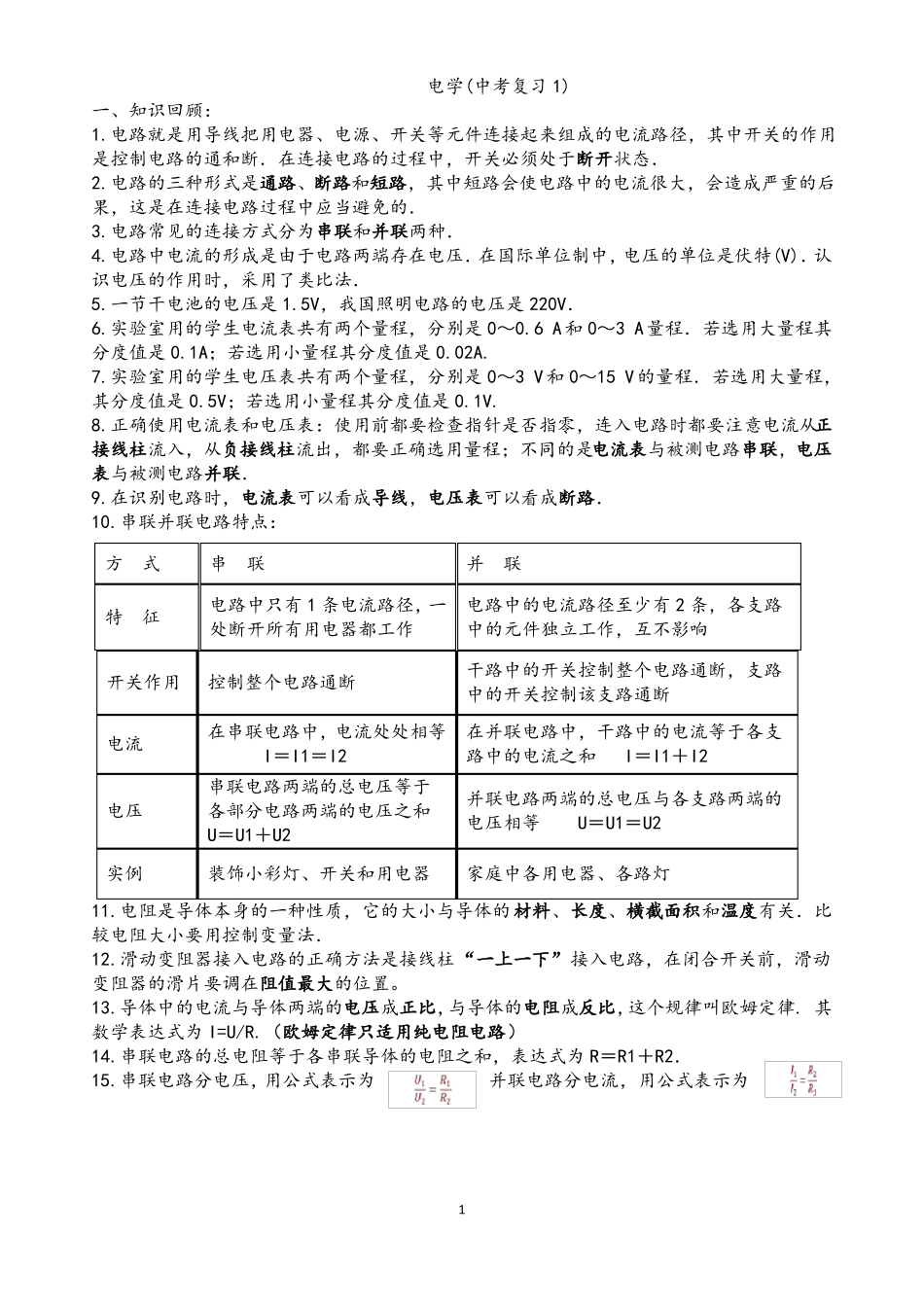

电学(中考复习1)一、知识回顾：1.电路就是用导线把用电器、电源、开关等元件连接起来组成的电流路径，其中开关的作用是控制电路的通和断．在连接电路的过程中，开关必须处于断开状态．2.电路的三种形式是通路、断路和短路，其中短路会使电路中的电流很大，会造成严重的后果，这是在连接电路过程中应当避免的．3.电路常见的连接方式分为串联和并联两种．4.电路中电流的形成是由于电路两端存在电压．在国际单位制中，电压的单位是伏特(V)．认识电压的作用时，采用了类比法．5.一节干电池的电压是1.5V，我国照明电路的电压是220V．6.实验室用的学生电流表共有两个量程，分别是0～0.6A和0～3A量程．若选用大量程其分度值是0.1A；若选用小量程其分度值是0.02A.7.实验室用的学生电压表共有两个量程，分别是0～3V和0～15V的量程．若选用大量程，其分度值是0.5V；若选用小量程其分度值是0.1V.8.正确使用电流表和电压表：使用前都要检查指针是否指零，连入电路时都要注意电流从正接线柱流入，从负接线柱流出，都要正确选用量程；不同的是电流表与被测电路串联，电压表与被测电路并联．9.在识别电路时，电流表可以看成导线，电压表可以看成断路．10.串联并联电路特点：方式特征串联电路中只有1条电流路径，一处断开所有用电器都工作并联电路中的电流路径至少有2条，各支路中的元件独立工作，互不影响干路中的开关控制整个电路通断，支路中的开关控制该支路通断在并联电路中，干路中的电流等于各支路中的电流之和I＝I1＋I2开关作用控制整个电路通断电流在串联电路中，电流处处相等I＝I1＝I2电压实例串联电路两端的总电压等于并联电路两端的总电压与各支路两端的各部分电路两端的电压之和电压相等U＝U1＝U2U＝U1＋U2装饰小彩灯、开关和用电器家庭中各用电器、各路灯11.电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关．比较电阻大小要用控制变量法．12.滑动变阻器接入电路的正确方法是接线柱“一上一下”接入电路，在闭合开关前，滑动变阻器的滑片要调在阻值最大的位置。13.导体中的电流与导体两端的电压成正比，与导体的电阻成反比，这个规律叫欧姆定律.其数学表达式为I=U/R.（欧姆定律只适用纯电阻电路）14.串联电路的总电阻等于各串联导体的电阻之和，表达式为R＝R1＋R2．15.串联电路分电压，用公式表示为并联电路分电流，用公式表示为1二、课堂考点例题精讲：考点一电路设计1.(2019·泰州)某智能家政机器人有三种识别启动方式：人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用表示)，下列电路设计符合要求的是()ABCD2.(2019·重庆B卷)某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是()ABCD3.(1)如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只测量通过L1的电流，导线不能交叉．(2)2019·香坊三模)如图是四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制(门打开开关闭合)，当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图．考点二串、并联电路电流、电压的特点4.如上图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示．当S1、S2都闭合时，两灯________联，通过L1的电流为________A，灯L2两端的电压为________V；当仅闭合S1时，电流表A1的示数为________A.5.在“探究串联电路电压的特点”活动中：(1)实验中应选择规格________(相同/不同)的小灯泡．(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是____________(填出一种即可)．(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？________，理由是________________________．（4）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出...
