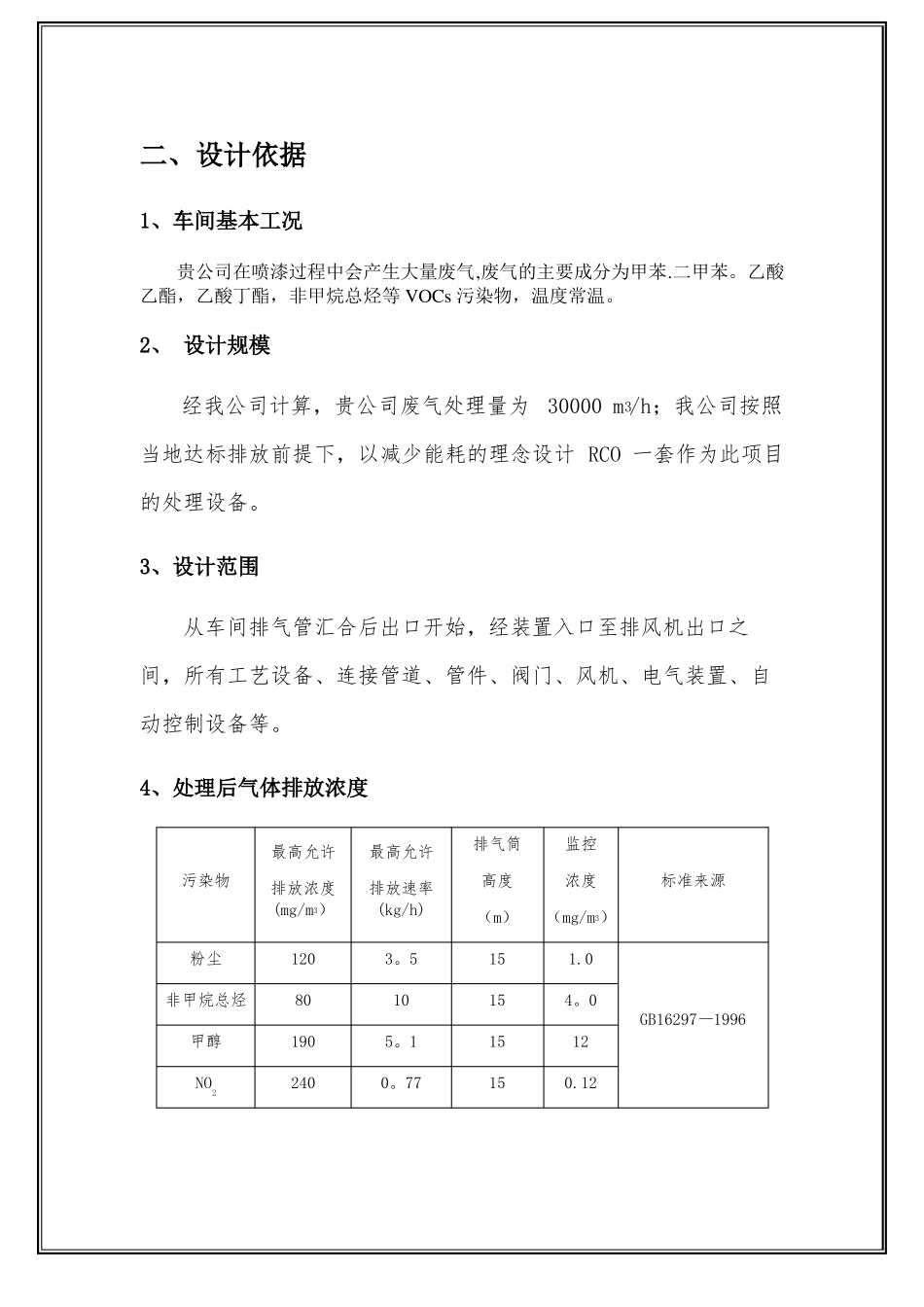

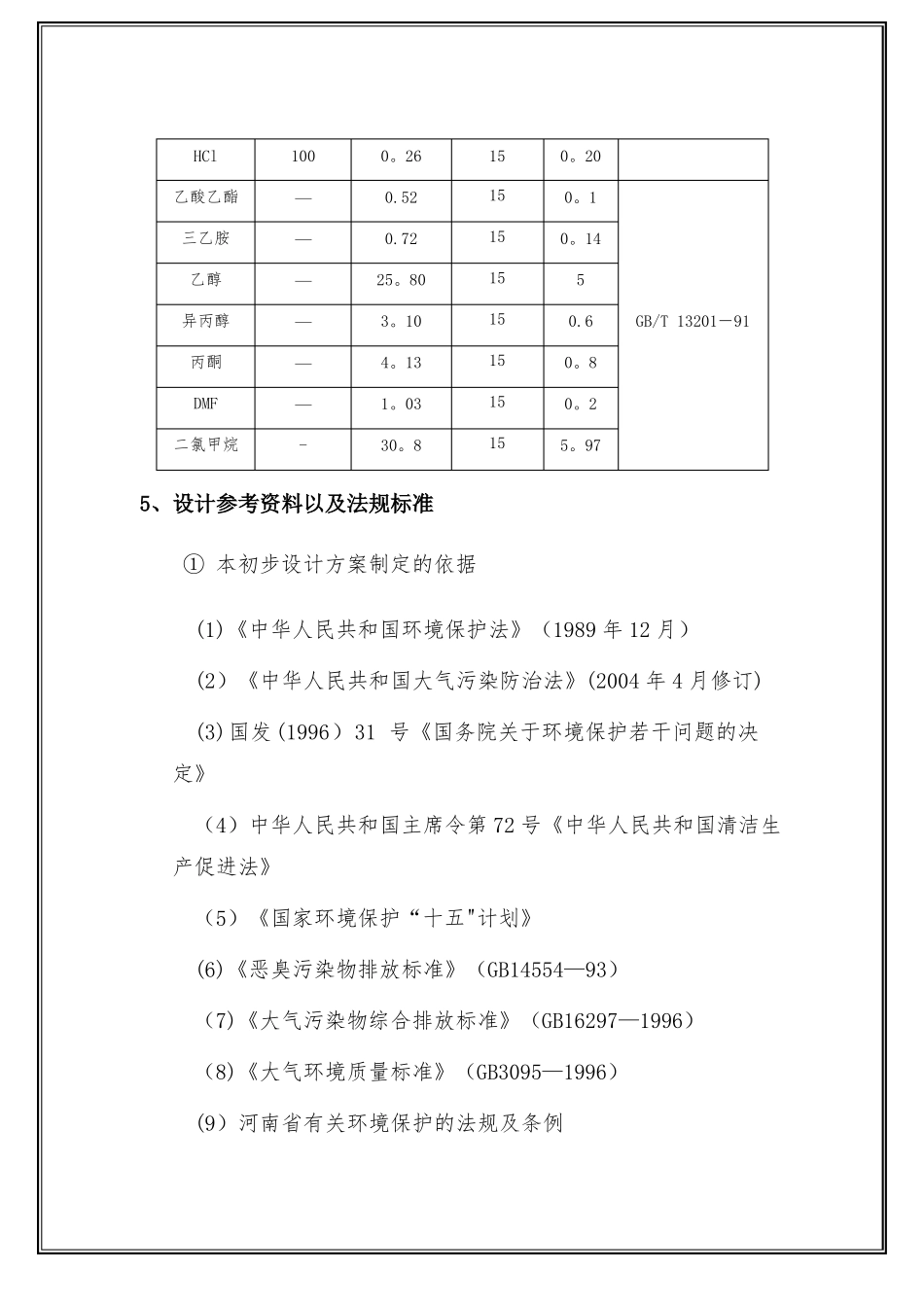

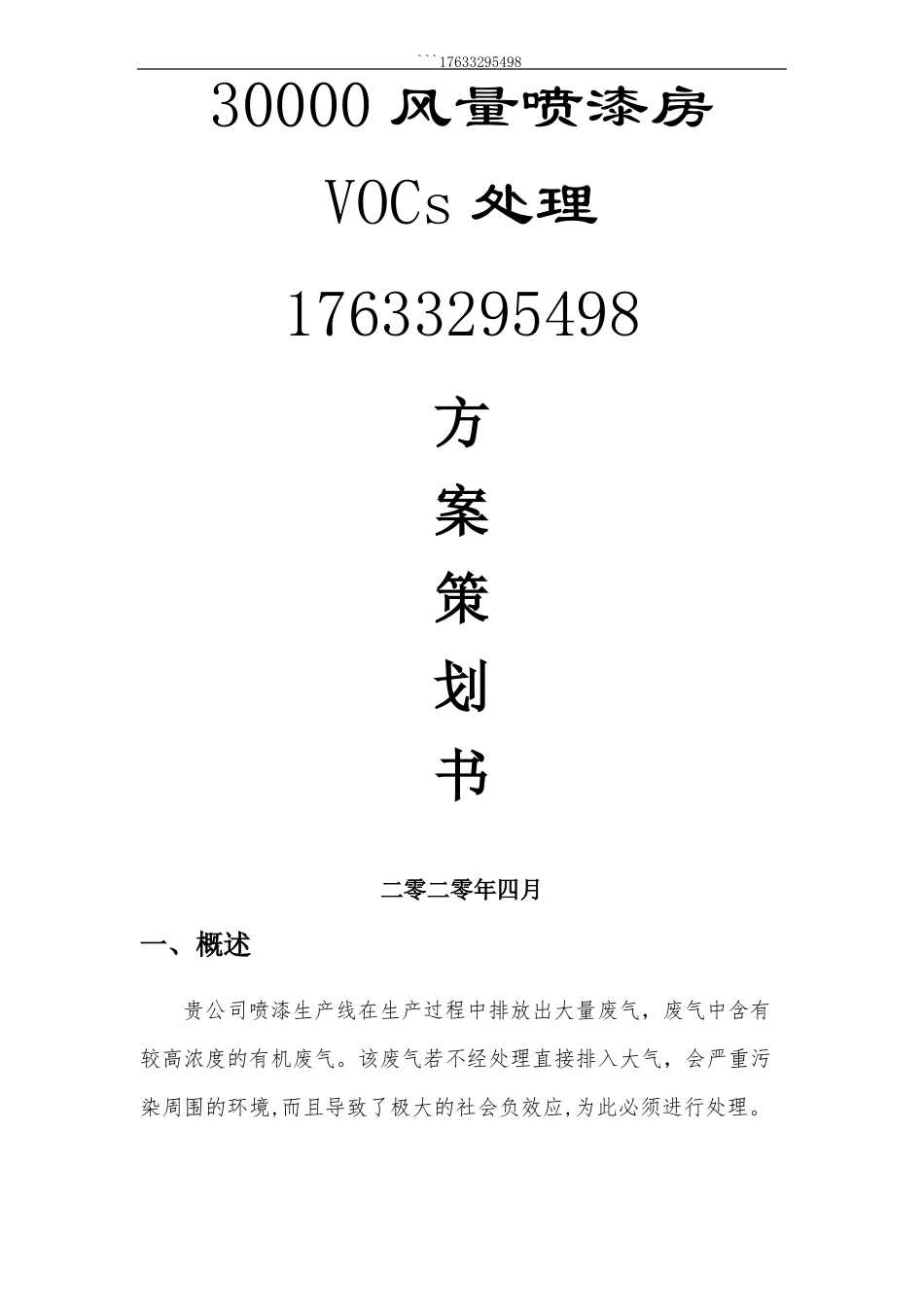

```1763329549830000风量喷漆房VOCs处理17633295498方案策划书二零二零年四月一、概述贵公司喷漆生产线在生产过程中排放出大量废气，废气中含有较高浓度的有机废气。该废气若不经处理直接排入大气，会严重污染周围的环境,而且导致了极大的社会负效应,为此必须进行处理。二、设计依据1、车间基本工况贵公司在喷漆过程中会产生大量废气,废气的主要成分为甲苯.二甲苯。乙酸乙酯，乙酸丁酯，非甲烷总烃等VOCs污染物，温度常温。2、设计规模经我公司计算，贵公司废气处理量为30000m3/h；我公司按照当地达标排放前提下，以减少能耗的理念设计RCO一套作为此项目的处理设备。3、设计范围从车间排气管汇合后出口开始，经装置入口至排风机出口之间，所有工艺设备、连接管道、管件、阀门、风机、电气装置、自动控制设备等。4、处理后气体排放浓度最高允许污染物排放浓度3(mg/m）12080190240最高允许排放速率(kg/h)3。5105。10。77排气筒高度（m）15151515监控浓度（mg/m）1.04。0GB16297—1996甲醇NO2120.123标准来源粉尘非甲烷总烃HCl乙酸乙酯三乙胺乙醇异丙醇丙酮DMF二氯甲烷100——————-0。260.520.7225。803。104。131。0330。815151515151515150。200。10。1450.60。80。25。97GB/T13201－915、设计参考资料以及法规标准①本初步设计方案制定的依据(1)《中华人民共和国环境保护法》（1989年12月）(2）《中华人民共和国大气污染防治法》(2004年4月修订)(3)国发(1996）31号《国务院关于环境保护若干问题的决定》（4）中华人民共和国主席令第72号《中华人民共和国清洁生产促进法》（5）《国家环境保护“十五"计划》(6)《恶臭污染物排放标准》（GB14554—93）（7)《大气污染物综合排放标准》（GB16297—1996）（8)《大气环境质量标准》（GB3095—1996）(9）河南省有关环境保护的法规及条例（10）低压配电设计规范》（GB5005495）（11）《工业与民用电装置的接地设计规范》（GBJ65-83)（12）《建筑物防雷设计规范》(GB50057—942000年版）（13）《通用用电设备配电设计规范》(GB50055—95）②本方案制定的原则（1)依据国家和地方有关环保法律、法规及产业政策要求对工业污染进行治理,充分发挥建设项目的社会效益、环境效益和经济效益.（2）积极稳妥地采用新技术、新设备，结合企业的现状和管理水平采用先进、可靠的改造技术和污染治理工艺处理工艺,力求运行稳定、费用低、管理方便、维护容易，从而达到治理污染、保护环境的目的.（3)妥善解决项目建设及运行过程中产生的污染物,避免二次污染.（4）严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准。（5）选择新型、高效、低噪设备、注意节能降耗.三、工艺设计1、设计原则①严格执行国家环境保护有关法规，按规定的排放标准,使处理后的废气各项指标达到且优于标准指标.②采用先进、合理、成熟、可靠的处理工艺,并具有显著的环境效益、社会效益和经济效益.④工艺设计与设备选型能够在生产运行过程中具有较大的灵活性和调节余地，确保达标排放。⑤在运行过程中，便于操作管理、便于维修、节省动力消耗和运行费用。2、废气处理方法选择目前，有机废气处理主要有以下几种方法：①1燃烧法包括高温燃烧和催化燃烧，前者需要附加燃料燃烧,因此,使用该法时要考虑回收利用热能；催化燃烧能耗低,但在工作初期，需用电加热将废气加热到起燃温度,故对于频繁开停车的场合不合适。考虑到高温燃烧法回收的热量超过生产所需的热能，故并不合适.而直接采用催化燃烧投资太大。②吸收法即采用适当的吸收剂（如柴油、煤油、水等介质)在吸收塔内进行吸收,吸收到一定浓度后进行溶剂与吸收液的分离，溶剂回收,吸收液重新使用或另行处理，采用这种方法的关键是吸收剂的选择。由于溶剂与吸收剂的分离较为困难，因此其应用受到了一定的限制。③活性炭吸附法采用多孔活性炭或活性炭纤维吸附有机废气，饱和后用低压蒸汽再生，再生时排出溶剂废气经冷凝、水分离后回收溶剂,适用于不连续的处理过程，特别对低浓度有机废气中的溶剂回收有很好的效果。④冷凝法主要利用冷介质对高温有机废气蒸汽进行处理,可有效回收溶剂。处理效果的好坏与冷媒的...
