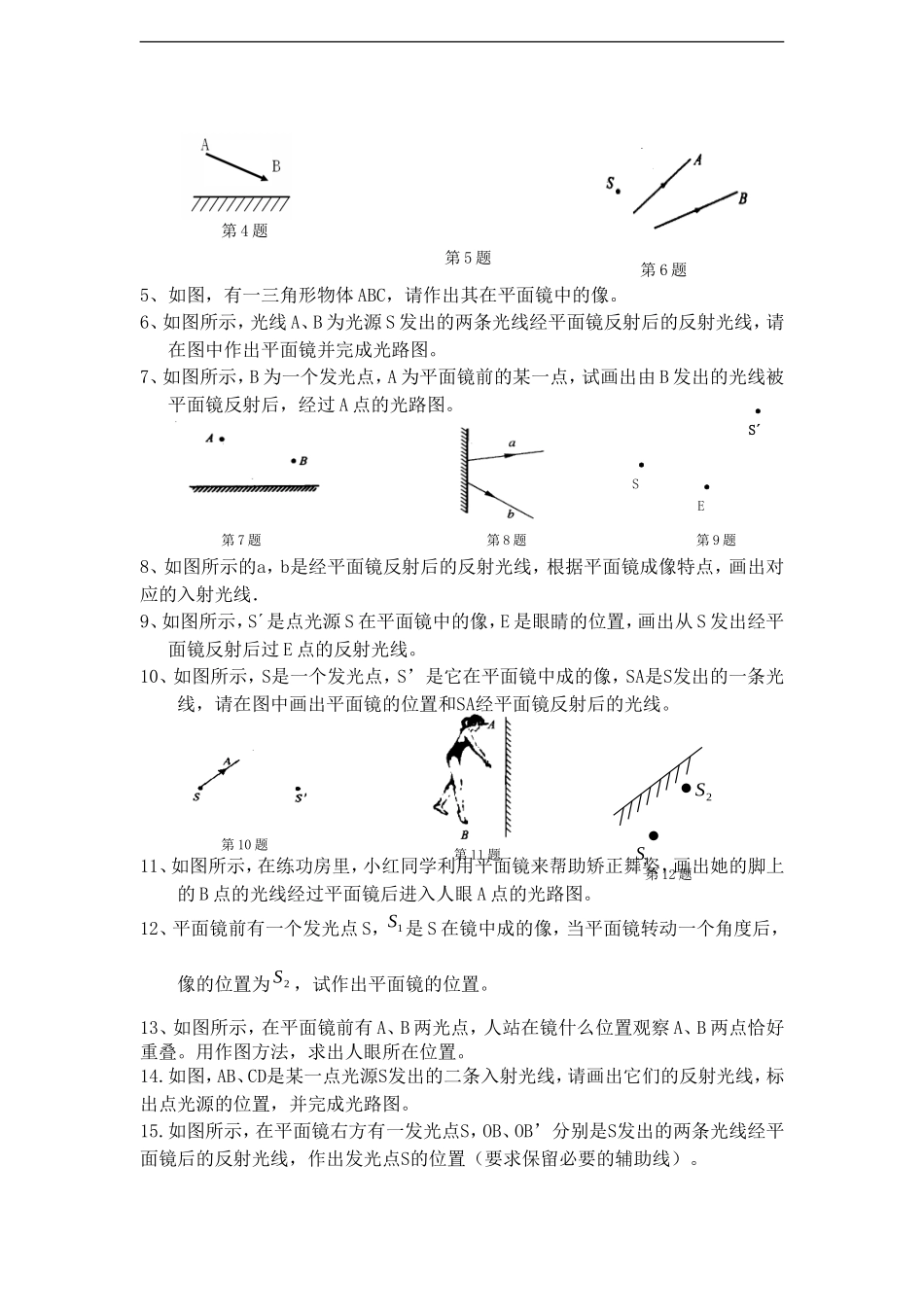

初三物理专题强化训练作图题【重点与难点】1.在中考中,物理的作图题主要有三个板块的题型,即:A.光学（含：光的直线传播、光的反射、光的折射、平面镜成像、凸透镜成像），B.力学(含力的示意图，力臂和画法，滑轮组绳子的绕法等)，C.电磁学（含电路图、实物图、磁场与磁感应线、伏安法测电阻、欧姆定律、家庭电路）【主要知识点】（一）光学部分：A.光的直线传播B.光的反射（光的反射定律）、平面镜成像的作图C.光的折射D.凸透镜成像作图（二）力学部分：A.力的示意图：只要作出力的大小、方向、作用点（或者其中的一个即可）这部分往往比较简单，是基础型的题目；如重力（方向竖直向下）这个力的方向与物体是否运动或者怎样运动无关B.力臂：知道力的大小与方向作力的力臂，或者知道力的力臂，作力的示意图，或者作出最省力的力的示意图C.滑轮或滑轮组绳子的绕法（三）电学部分：A.由电路图画实物图，或者由实物图画电路图B.按照要求设计电路图C.在欧姆定律、伏安法测电阻、电功、电功率的有关实验电路的连接D.家庭电路的连接E.磁场与磁感应线作图【考点与要求】作图时要准确而规范，考生在解答作图题时，首先要理清题意然后根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。应对策略：认真总结归纳作图题的考点，掌握不同考点的作图方法，关注作图的细节，如注意区分虚、实线。《一》光学部分一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB的像A1B1。2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）二、平面镜成像4、在图中作出物体在平面镜中的像。第1题第2题第3题BA5、如图，有一三角形物体ABC，请作出其在平面镜中的像。6、如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。7、如图所示，B为一个发光点，A为平面镜前的某一点，试画出由B发出的光线被平面镜反射后，经过A点的光路图。8、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。10、如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B点的光线经过平面镜后进入人眼A点的光路图。12、平面镜前有一个发光点S，1S是S在镜中成的像，当平面镜转动一个角度后，像的位置为2S，试作出平面镜的位置。13、如图所示，在平面镜前有A、B两光点，人站在镜什么位置观察A、B两点恰好重叠。用作图方法，求出人眼所在位置。14.如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。15.如图所示，在平面镜右方有一发光点S，OB、OB’分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）。第4题第5题第6题第7题第8题第9题第10题第11题第12题2S1S··S´·SE三、光的反射定律16、在图中画出入射光线AO的反射光线OB，并标出反射角的大小17、如图所示，两条光线是由同一光源S发出经平面镜反射后形成的，请根据光的反射定律确定光源S的位置并完成光路图．18、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。19、钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．20、如图所示，太阳光跟地面成40°角，将平面镜怎样放置才能使太阳光照亮竖直的井底？画图说明。平面镜与水平方向的夹角为_________。21、如图两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。22、潜望镜中两块平面镜平行放置与水平方向成45夹角，已知一...
