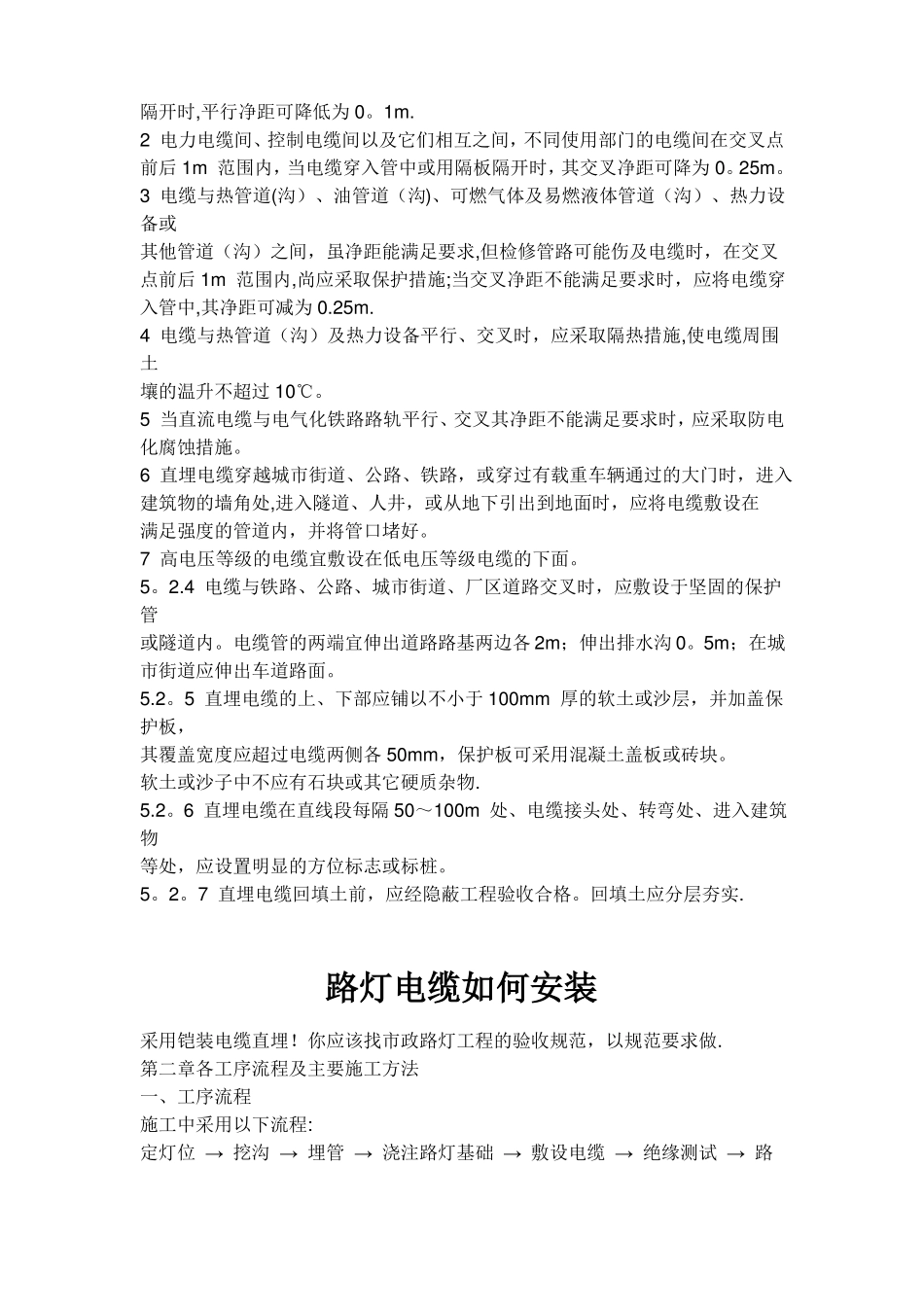

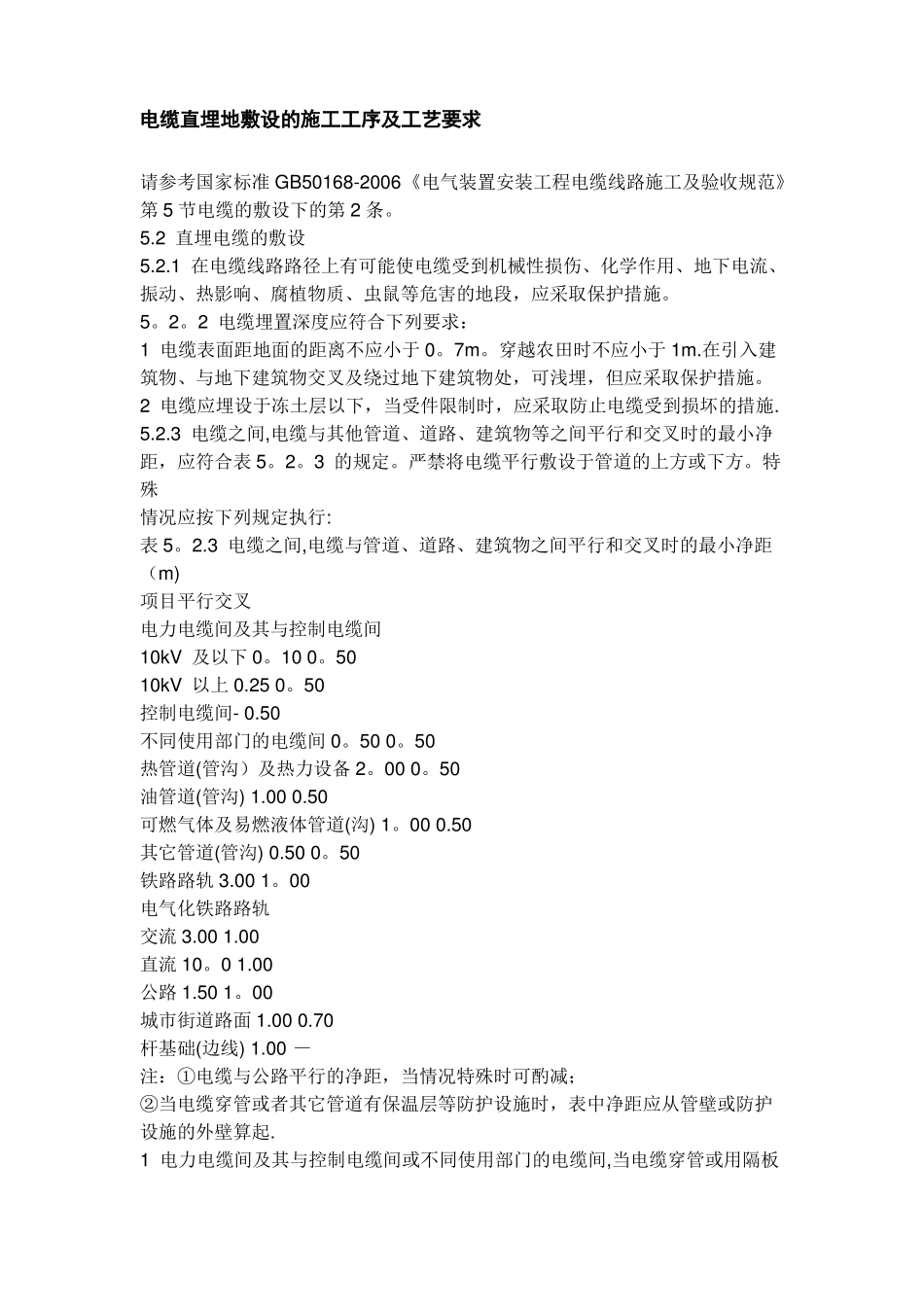

电缆直埋地敷设的施工工序及工艺要求请参考国家标准GB50168-2006《电气装置安装工程电缆线路施工及验收规范》第5节电缆的敷设下的第2条。5.2直埋电缆的敷设5.2.1在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段，应采取保护措施。5。2。2电缆埋置深度应符合下列要求：1电缆表面距地面的距离不应小于0。7m。穿越农田时不应小于1m.在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。2电缆应埋设于冻土层以下，当受件限制时，应采取防止电缆受到损坏的措施.5.2.3电缆之间,电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合表5。2。3的规定。严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行:表5。2.3电缆之间,电缆与管道、道路、建筑物之间平行和交叉时的最小净距（m)项目平行交叉电力电缆间及其与控制电缆间10kV及以下0。100。5010kV以上0.250。50控制电缆间-0.50不同使用部门的电缆间0。500。50热管道(管沟）及热力设备2。000。50油管道(管沟)1.000.50可燃气体及易燃液体管道(沟)1。000.50其它管道(管沟)0.500。50铁路路轨3.001。00电气化铁路路轨交流3.001.00直流10。01.00公路1.501。00城市街道路面1.000.70杆基础(边线)1.00—注：①电缆与公路平行的净距，当情况特殊时可酌减；②当电缆穿管或者其它管道有保温层等防护设施时，表中净距应从管壁或防护设施的外壁算起.1电力电缆间及其与控制电缆间或不同使用部门的电缆间,当电缆穿管或用隔板隔开时,平行净距可降低为0。1m.2电力电缆间、控制电缆间以及它们相互之间，不同使用部门的电缆间在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开时，其交叉净距可降为0。25m。3电缆与热管道(沟）、油管道（沟)、可燃气体及易燃液体管道（沟）、热力设备或其他管道（沟）之间，虽净距能满足要求,但检修管路可能伤及电缆时，在交叉点前后1m范围内,尚应采取保护措施;当交叉净距不能满足要求时，应将电缆穿入管中,其净距可减为0.25m.4电缆与热管道（沟）及热力设备平行、交叉时，应采取隔热措施,使电缆周围土壤的温升不超过10℃。5当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时，应采取防电化腐蚀措施。6直埋电缆穿越城市街道、公路、铁路，或穿过有载重车辆通过的大门时，进入建筑物的墙角处,进入隧道、人井，或从地下引出到地面时，应将电缆敷设在满足强度的管道内，并将管口堵好。7高电压等级的电缆宜敷设在低电压等级电缆的下面。5。2.4电缆与铁路、公路、城市街道、厂区道路交叉时，应敷设于坚固的保护管或隧道内。电缆管的两端宜伸出道路路基两边各2m；伸出排水沟0。5m；在城市街道应伸出车道路面。5.2。5直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两侧各50mm，保护板可采用混凝土盖板或砖块。软土或沙子中不应有石块或其它硬质杂物.5.2。6直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。5。2。7直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实.路灯电缆如何安装采用铠装电缆直埋！你应该找市政路灯工程的验收规范，以规范要求做.第二章各工序流程及主要施工方法一、工序流程施工中采用以下流程:定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收二、施工方法1、定灯位：按照施工图及现场情况,以设计灯位间距为基准确定路灯安装位置。2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟,预埋相应的电缆管。3、浇注路灯基础浇注:按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011）的有关规定。4、敷设电缆：应符合下列要求:(1）电缆型号应符合设计要求，排列整齐,无机械损伤，标志牌齐全、...
