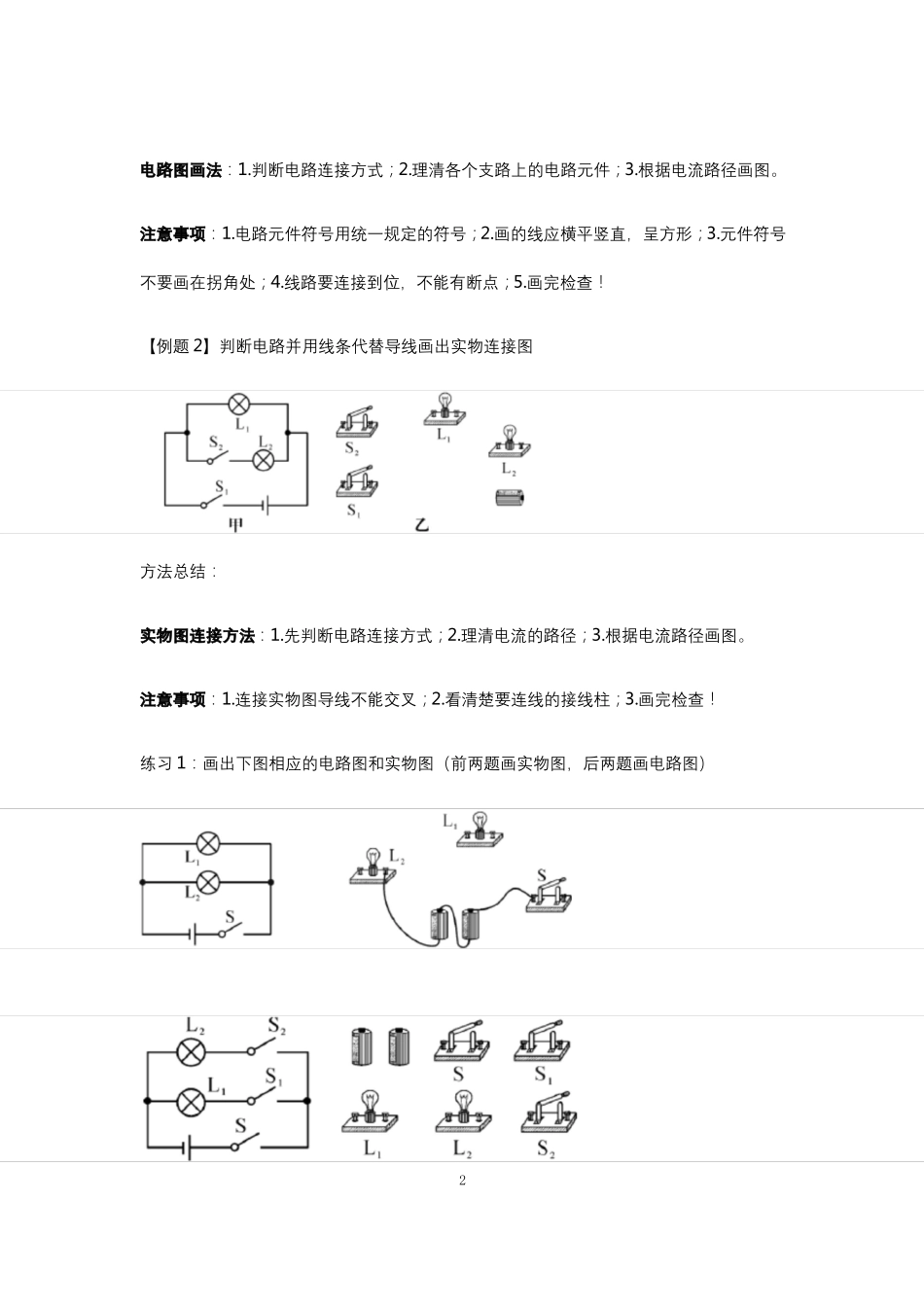

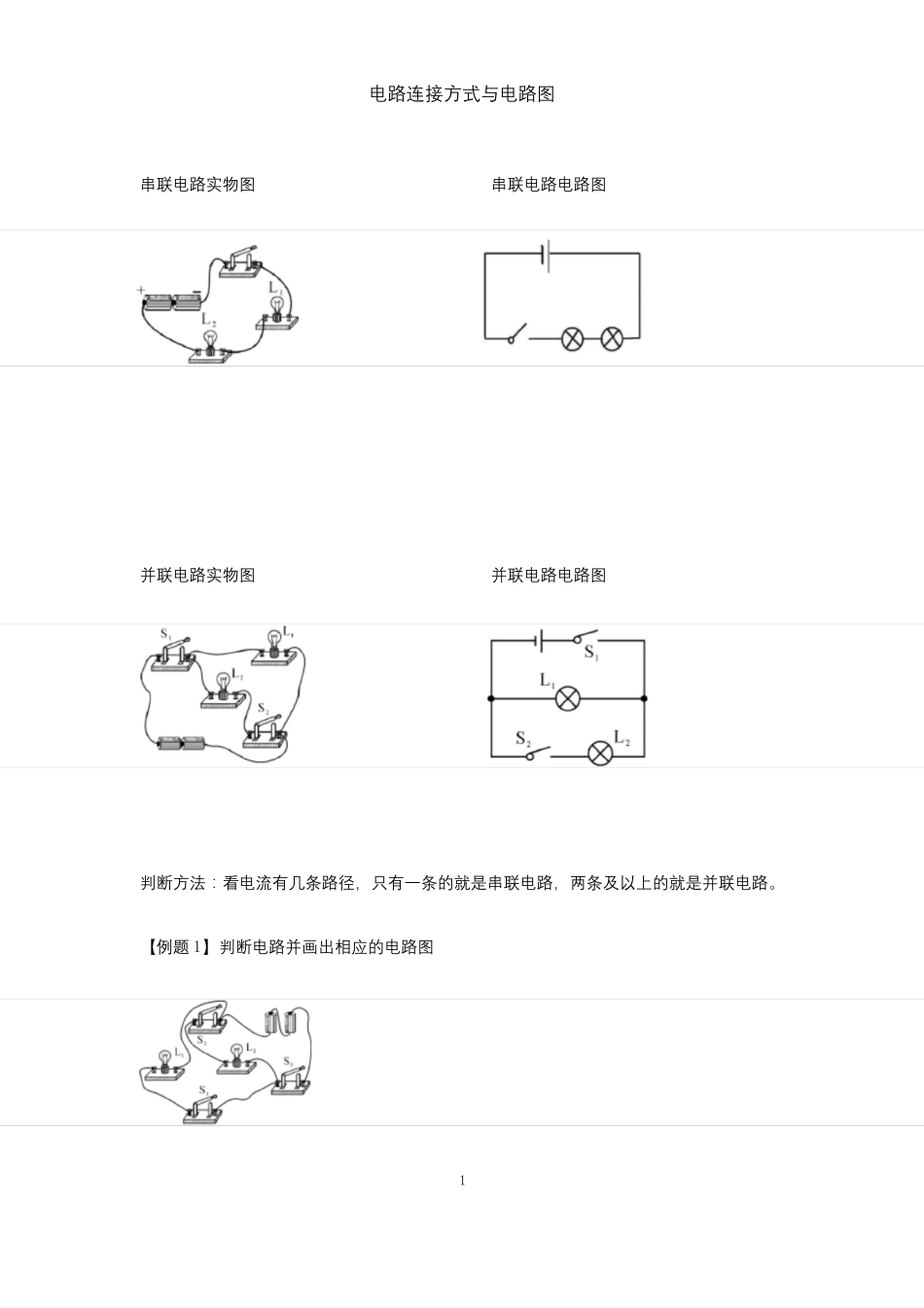

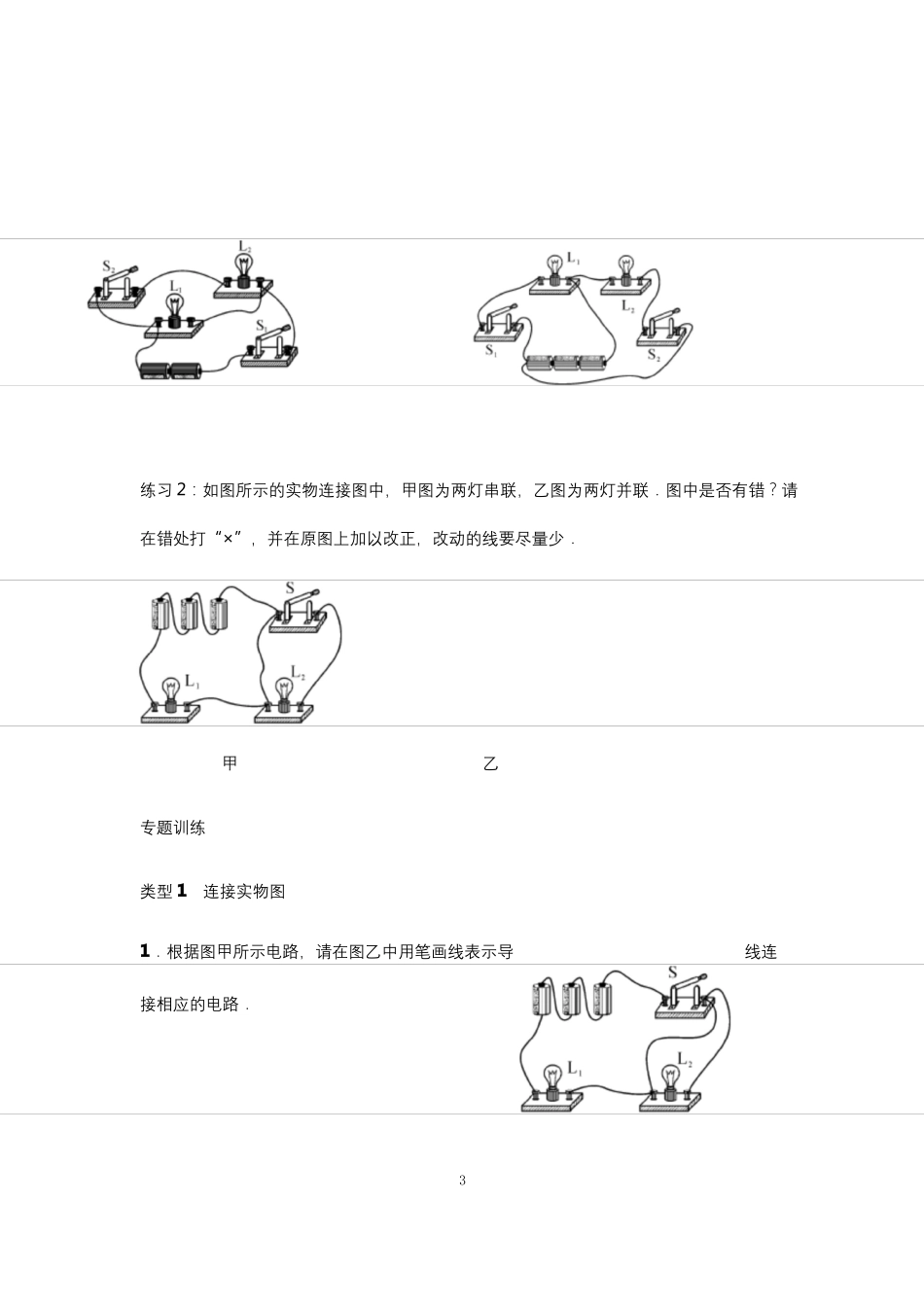

电路连接方式与电路图串联电路实物图串联电路电路图并联电路实物图并联电路电路图判断方法：看电流有几条路径，只有一条的就是串联电路，两条及以上的就是并联电路。【例题1】判断电路并画出相应的电路图1电路图画法：1.判断电路连接方式；2.理清各个支路上的电路元件；3.根据电流路径画图。注意事项：1.电路元件符号用统一规定的符号；2.画的线应横平竖直，呈方形；3.元件符号不要画在拐角处；4.线路要连接到位，不能有断点；5.画完检查！【例题2】判断电路并用线条代替导线画出实物连接图方法总结：实物图连接方法：1.先判断电路连接方式；2.理清电流的路径；3.根据电流路径画图。注意事项：1.连接实物图导线不能交叉；2.看清楚要连线的接线柱；3.画完检查！练习1：画出下图相应的电路图和实物图（前两题画实物图，后两题画电路图）2练习2：如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．甲乙专题训练类型1连接实物图1．根据图甲所示电路，请在图乙中用笔画线表示导接相应的电路．线连32．按图甲所示的电路图连接图乙的实物图．甲乙3．根据电路图，完成实物图连接．甲乙4．将图中的电路元件按电路图连接成实物图(要求导线不能交叉)．甲乙5．请你根据电路图甲，帮助小雨同学连接图乙实物电路．4解：6．根据如图甲所示的电路图，用笔画线表示导线，将元件连接起来．甲乙类型2画电路图7．请按照如图所示的实物图画出电路图．8．按如图所示实物图在虚线框内画出电路图．59．根据如图所示的实物连线图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简洁美观)．10．根据实物图在方框中画出对应的电路图．错误!11．请根据实物连接情况在方框中画出相应的电路图．错误!12．根据如图所示的实物图，画出电路图．6类型3识别、修改电路图13．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．甲乙14．如图所示电路，在某些接线柱间去掉或接上一条导线，可使3盏电灯成串联连接或并联连接，请你说出办法．(1)成为串联电路的最简单的办法是：__________________________．(2)成为并联电路的最简单的办法是：__________________________．7答案：1.2.83.4.7.8.6.5.9.1010.11.13.1014.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．119.10010.11.13.114.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．119.10010.11.13.114.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．11
