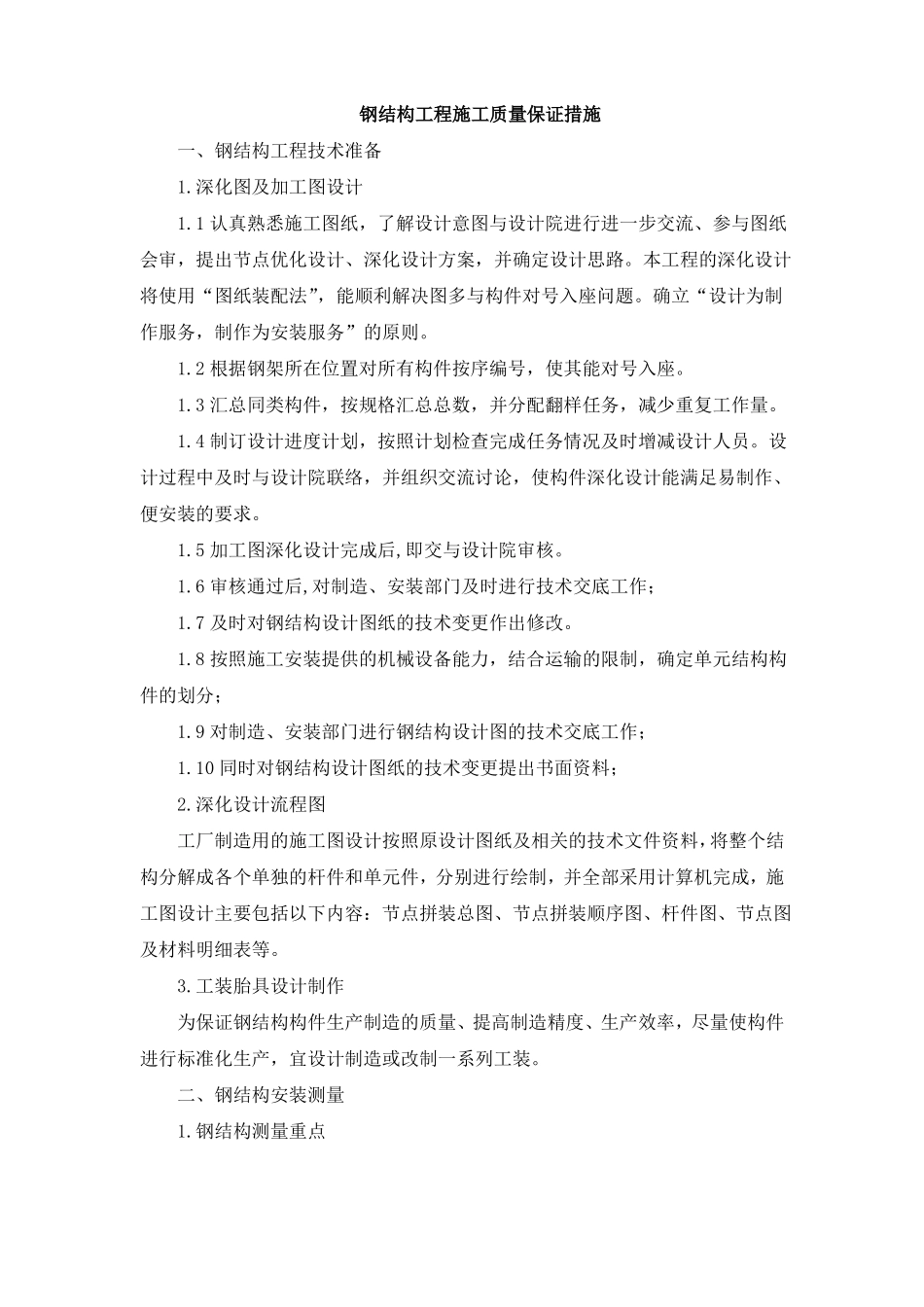

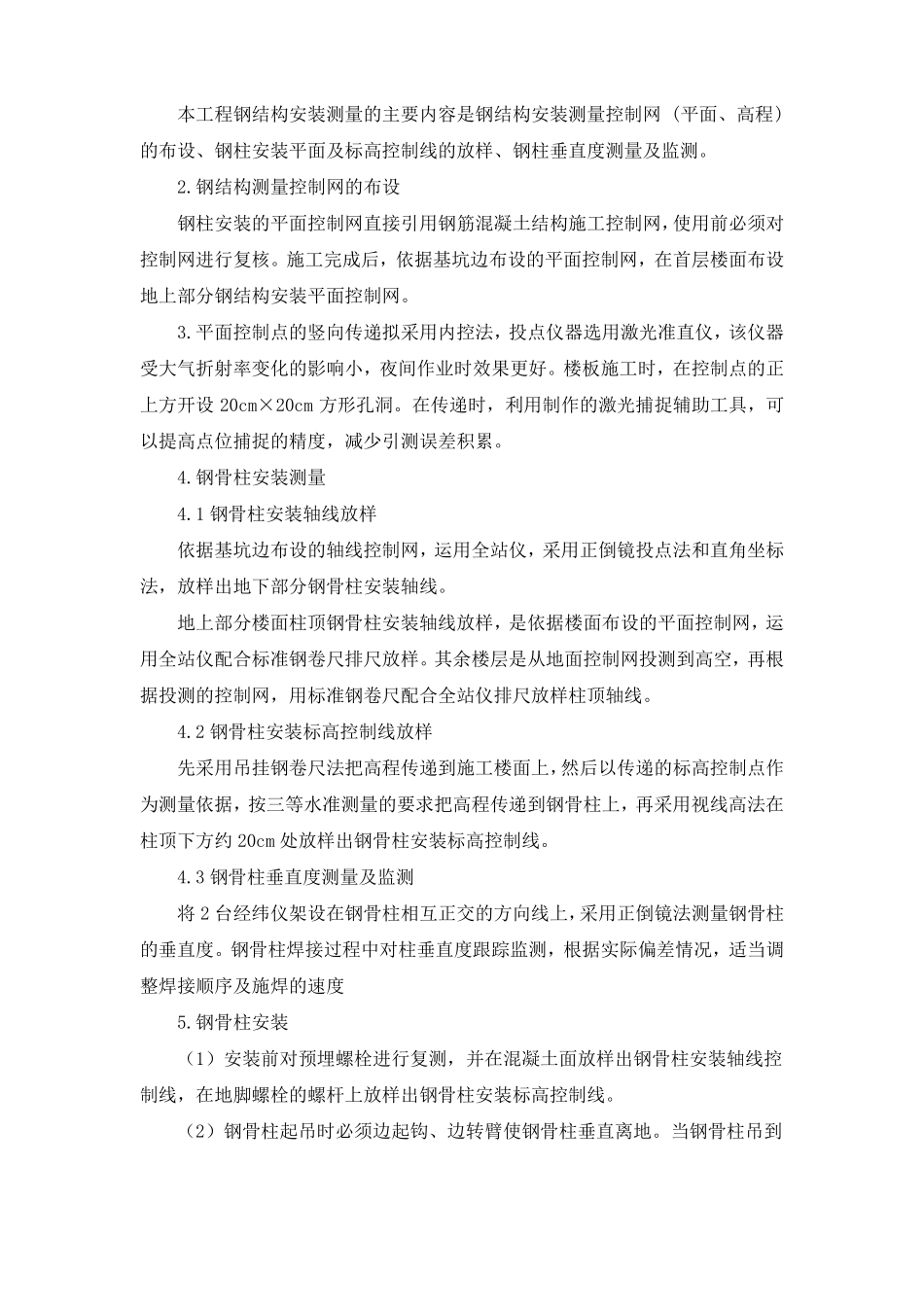

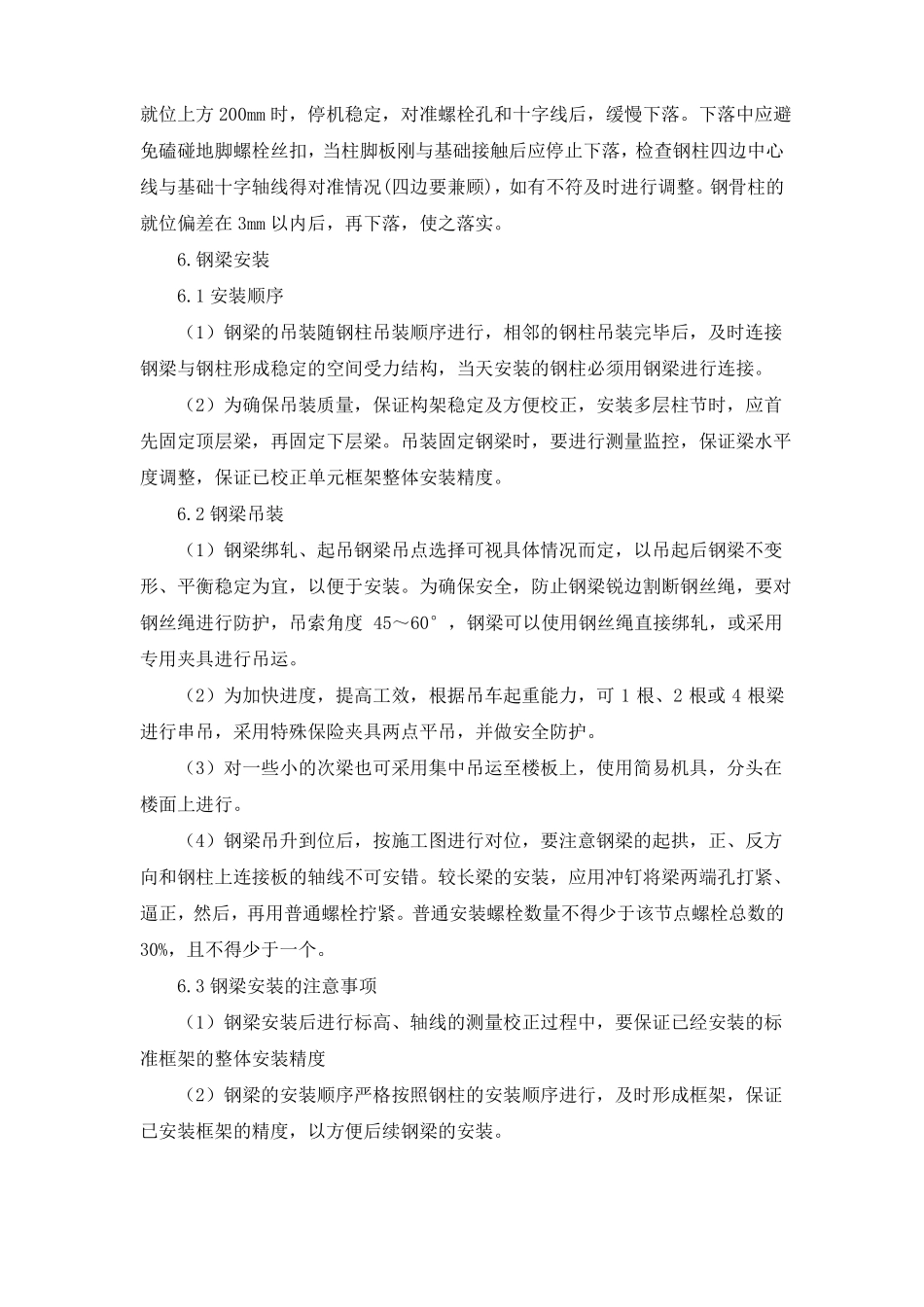

钢结构工程施工质量保证措施一、钢结构工程技术准备1.深化图及加工图设计1.1认真熟悉施工图纸，了解设计意图与设计院进行进一步交流、参与图纸会审，提出节点优化设计、深化设计方案，并确定设计思路。本工程的深化设计将使用“图纸装配法”，能顺利解决图多与构件对号入座问题。确立“设计为制作服务，制作为安装服务”的原则。1.2根据钢架所在位置对所有构件按序编号，使其能对号入座。1.3汇总同类构件，按规格汇总总数，并分配翻样任务，减少重复工作量。1.4制订设计进度计划，按照计划检查完成任务情况及时增减设计人员。设计过程中及时与设计院联络，并组织交流讨论，使构件深化设计能满足易制作、便安装的要求。1.5加工图深化设计完成后,即交与设计院审核。1.6审核通过后,对制造、安装部门及时进行技术交底工作；1.7及时对钢结构设计图纸的技术变更作出修改。1.8按照施工安装提供的机械设备能力，结合运输的限制，确定单元结构构件的划分；1.9对制造、安装部门进行钢结构设计图的技术交底工作；1.10同时对钢结构设计图纸的技术变更提出书面资料；2.深化设计流程图工厂制造用的施工图设计按照原设计图纸及相关的技术文件资料，将整个结构分解成各个单独的杆件和单元件，分别进行绘制，并全部采用计算机完成，施工图设计主要包括以下内容：节点拼装总图、节点拼装顺序图、杆件图、节点图及材料明细表等。3.工装胎具设计制作为保证钢结构构件生产制造的质量、提高制造精度、生产效率，尽量使构件进行标准化生产，宜设计制造或改制一系列工装。二、钢结构安装测量1.钢结构测量重点本工程钢结构安装测量的主要内容是钢结构安装测量控制网(平面、高程)的布设、钢柱安装平面及标高控制线的放样、钢柱垂直度测量及监测。2.钢结构测量控制网的布设钢柱安装的平面控制网直接引用钢筋混凝土结构施工控制网，使用前必须对控制网进行复核。施工完成后，依据基坑边布设的平面控制网，在首层楼面布设地上部分钢结构安装平面控制网。3.平面控制点的竖向传递拟采用内控法，投点仪器选用激光准直仪，该仪器受大气折射率变化的影响小，夜间作业时效果更好。楼板施工时，在控制点的正上方开设20cm×20cm方形孔洞。在传递时，利用制作的激光捕捉辅助工具，可以提高点位捕捉的精度，减少引测误差积累。4.钢骨柱安装测量4.1钢骨柱安装轴线放样依据基坑边布设的轴线控制网，运用全站仪，采用正倒镜投点法和直角坐标法，放样出地下部分钢骨柱安装轴线。地上部分楼面柱顶钢骨柱安装轴线放样，是依据楼面布设的平面控制网，运用全站仪配合标准钢卷尺排尺放样。其余楼层是从地面控制网投测到高空，再根据投测的控制网，用标准钢卷尺配合全站仪排尺放样柱顶轴线。4.2钢骨柱安装标高控制线放样先采用吊挂钢卷尺法把高程传递到施工楼面上，然后以传递的标高控制点作为测量依据，按三等水准测量的要求把高程传递到钢骨柱上，再采用视线高法在柱顶下方约20cm处放样出钢骨柱安装标高控制线。4.3钢骨柱垂直度测量及监测将2台经纬仪架设在钢骨柱相互正交的方向线上，采用正倒镜法测量钢骨柱的垂直度。钢骨柱焊接过程中对柱垂直度跟踪监测，根据实际偏差情况，适当调整焊接顺序及施焊的速度5.钢骨柱安装（1）安装前对预埋螺栓进行复测，并在混凝土面放样出钢骨柱安装轴线控制线，在地脚螺栓的螺杆上放样出钢骨柱安装标高控制线。（2）钢骨柱起吊时必须边起钩、边转臂使钢骨柱垂直离地。当钢骨柱吊到就位上方200mm时，停机稳定，对准螺栓孔和十字线后，缓慢下落。下落中应避免磕碰地脚螺栓丝扣，当柱脚板刚与基础接触后应停止下落，检查钢柱四边中心线与基础十字轴线得对准情况(四边要兼顾)，如有不符及时进行调整。钢骨柱的就位偏差在3mm以内后，再下落，使之落实。6.钢梁安装6.1安装顺序（1）钢梁的吊装随钢柱吊装顺序进行，相邻的钢柱吊装完毕后，及时连接钢梁与钢柱形成稳定的空间受力结构，当天安装的钢柱必须用钢梁进行连接。（2）为确保吊装质量，保证构架稳定及方便校正，安装多层柱节时，应首先固定顶层梁，再固定下层梁。吊装固定钢梁时，要进行测量监控，保证梁水平度调整，保证已校正单元框架整体安装精...
