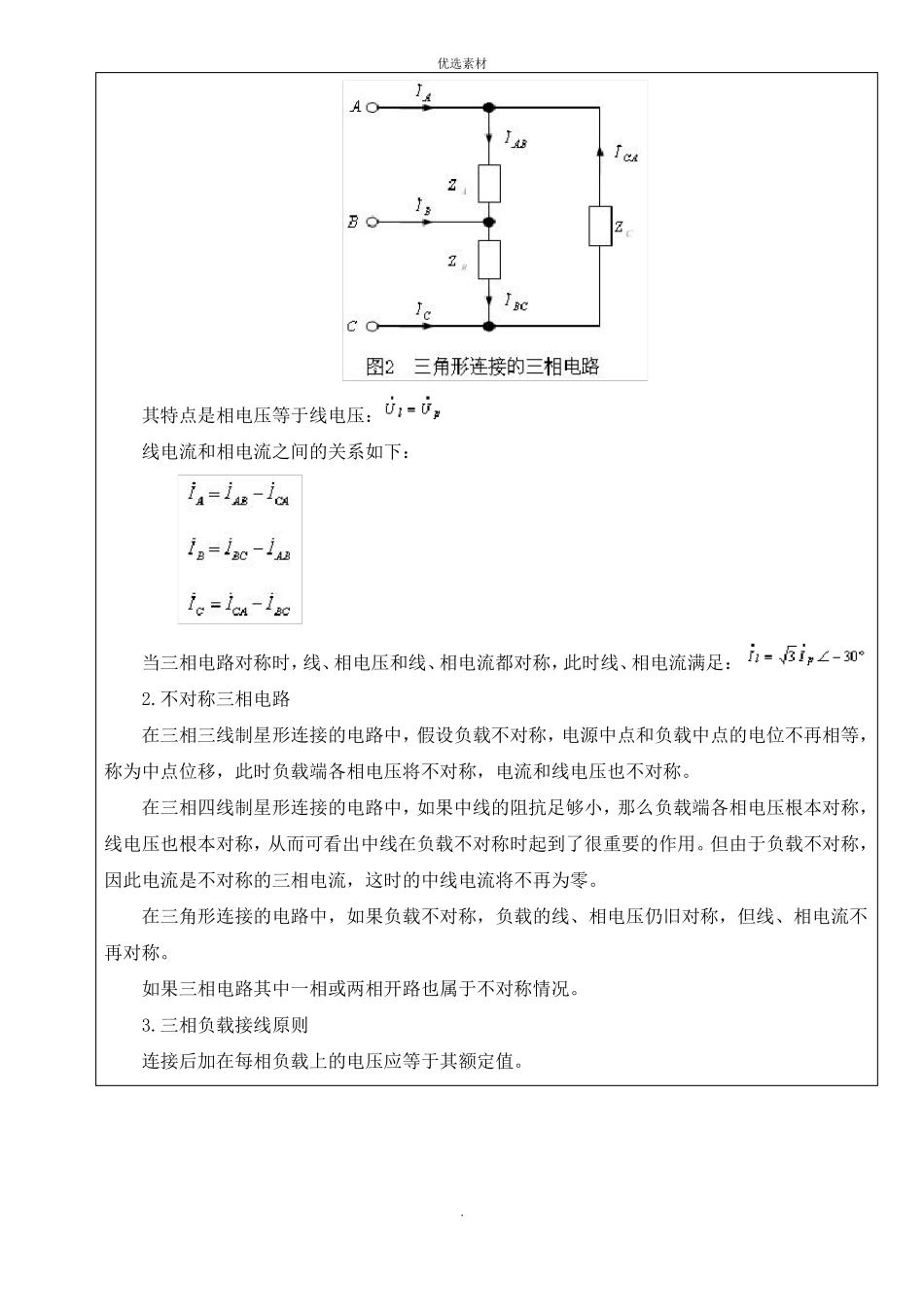

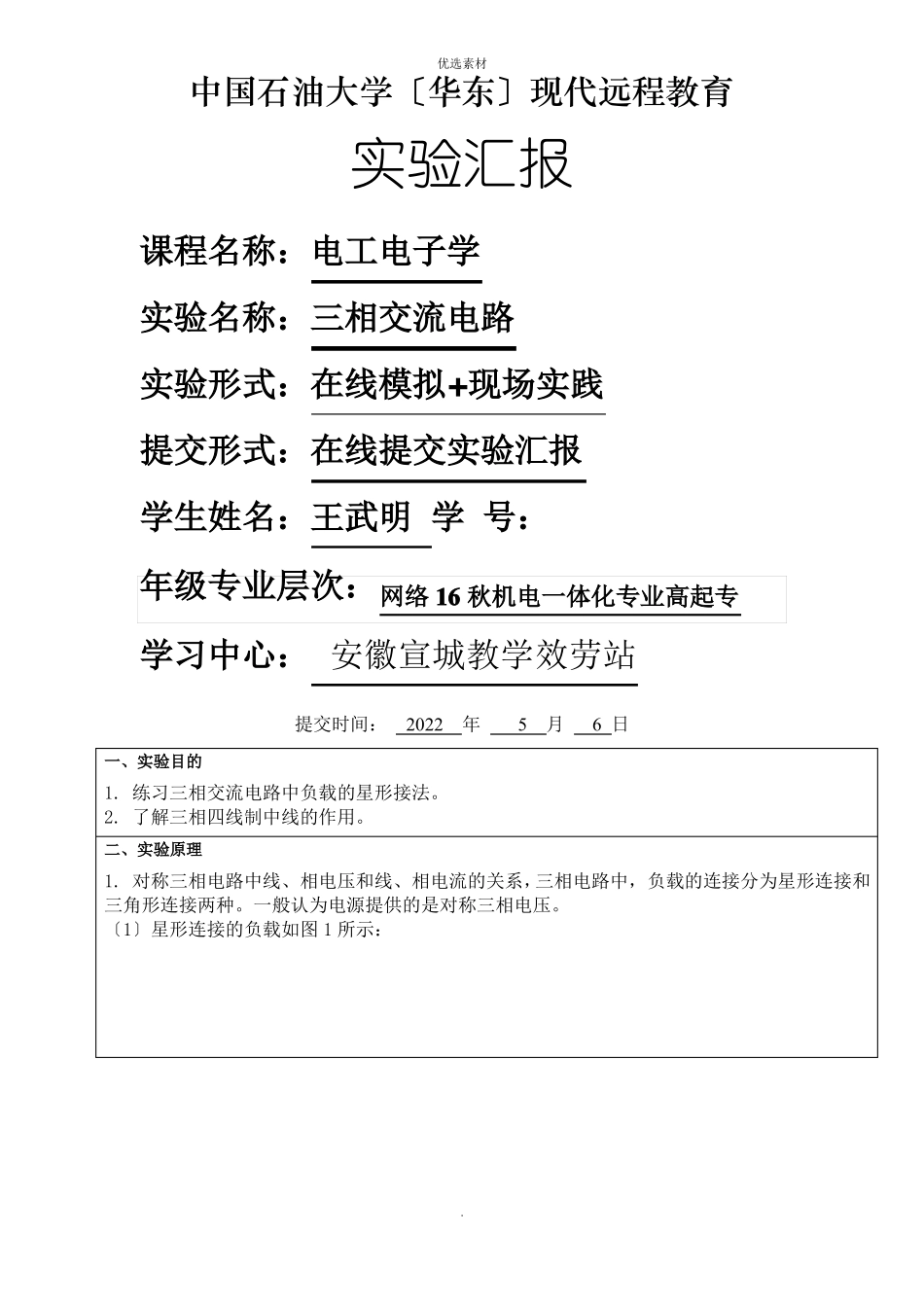

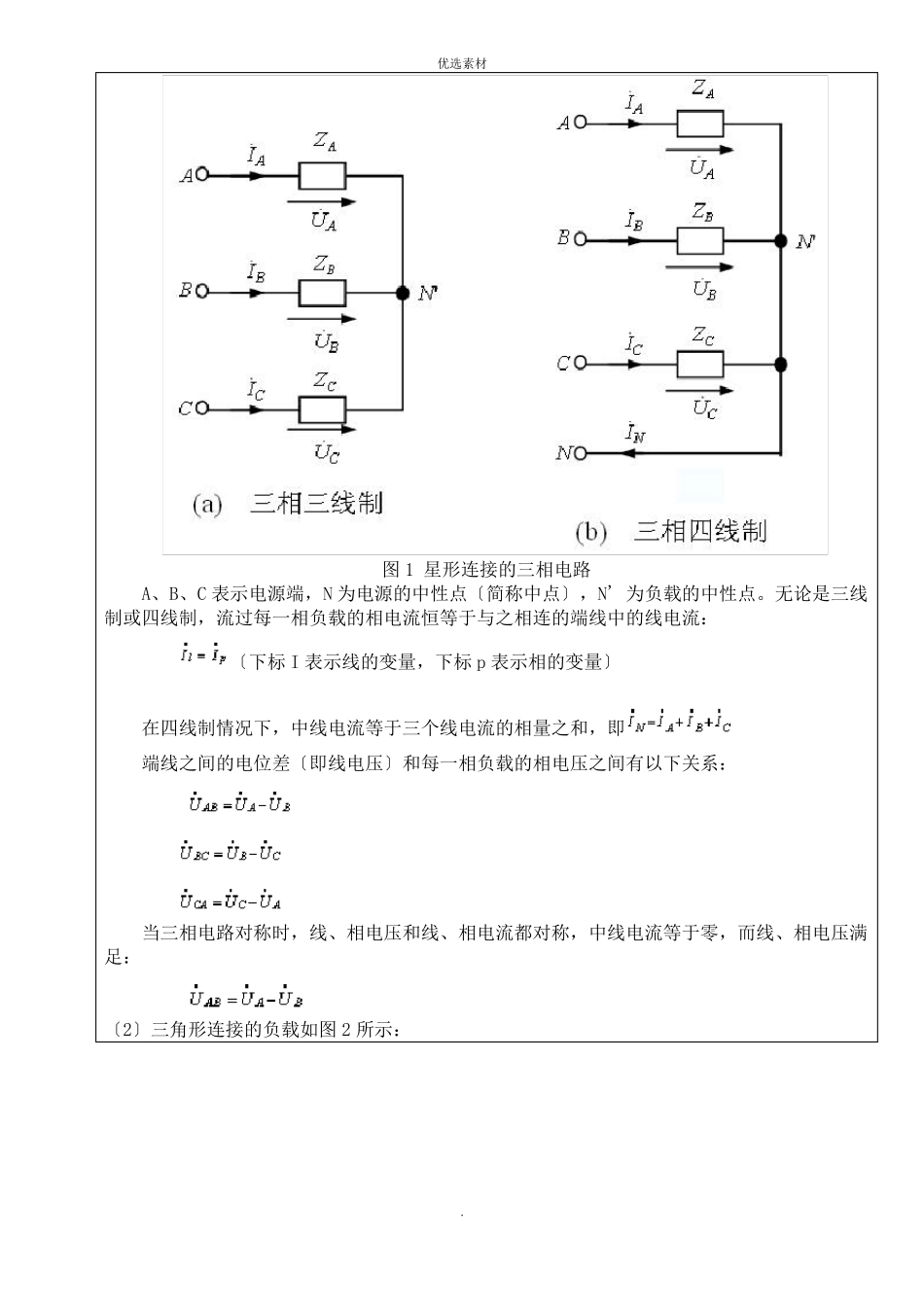

优选素材中国石油大学〔华东〕现代远程教育实验汇报课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验汇报学生姓名：王武明学号：年级专业层次：网络16秋机电一体化专业高起专学习中心：安徽宣城教学效劳站提交时间：2022年5月6日一、实验目的1.练习三相交流电路中负载的星形接法。2.了解三相四线制中线的作用。二、实验原理1.对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。〔1〕星形连接的负载如图1所示：.优选素材图1星形连接的三相电路A、B、C表示电源端，N为电源的中性点〔简称中点〕，N'为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：〔下标I表示线的变量，下标p表示相的变量〕在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差〔即线电压〕和每一相负载的相电压之间有以下关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：〔2〕三角形连接的负载如图2所示：.优选素材其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，假设负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压根本对称，线电压也根本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。在三角形连接的电路中，如果负载不对称，负载的线、相电压仍旧对称，但线、相电流不再对称。如果三相电路其中一相或两相开路也属于不对称情况。3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。.优选素材三、实验设备1．灯箱一个(灯泡，220V，25W)(DG04-S)2．交流电压表一个(300V，600V)(DG053)3．交流电流表一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采纳线电压为220V的三相交流电源。测量该电源的线电压〔UAB、UBC、UCA〕和相电压〔UAO、UBO、UCO〕，并记录之。2．星形对称有中线：按图1接线，每相开3盏灯。测各线电压、各相电压、各相电流、两中点间电压UOO'，记录于表1中。图1Y接电路3．星形不对称有中线：各相灯数分别为1、2、3盏。重复步骤2，观察灯泡亮度有无变化。4．星形对称无中线：除去中线，每相开3盏灯，测各线电压、各相电压〔每相负载上的电压〕、各相电流、UOO'，记于表1中。5．星形不对称无中线：各相灯数分别为1、2、3盏，重复步骤4，观察灯泡亮度有无变化，有何规律。表1星形接法数据表测量工程线电压/V相电压/V电流/A工作状态对称负载不对称负载UABUBCUCAUAO'UBO'UCO'IAIBICIO有中线无中线有中线无中线UOO'/v.优选素材五、实验数据及分析表1星形接法数据测量工程线电压/V相电压/V电流/A工作状态对称负载不对称UABUBCUCAUAO'UBO'UCO'IAIBICIO有中线无中线有中线2292302291321321320.2460.2490.2500.052292302291321311310.2460.2480.2490UOO'/v0002292302291341331310.0850.1670.2500.143无中线229230229178151840.0980.1780.205052负载从表中可看出：对于负载对称星形连接有无中线对电路无影响，此时中线可以去掉。无中线时，对于负载对称连接与有中线情况相同。所以负载对称连接可用三相三线制连接。对于负载不对称星形连接，有中线时，三只灯泡亮度一样，此时线电压相电压均与负载对称星形连接相同；对于负载不对称星形连接，无中线时，负载为单盏灯的一相灯最亮，而负载为三盏灯的一相灯最暗。此时中线两端电压极大，在这种情况下工作是非正常工作。所以对负载不对称连接，必须是三相四线制连接。六、实验结论在三相四线制不对称的负载连接中，中线的作用是：使不对称的各相负载得到相同的相电压。.优选素材七、思考题1、请问三相负载按星形或三角形连接，它们的线...
