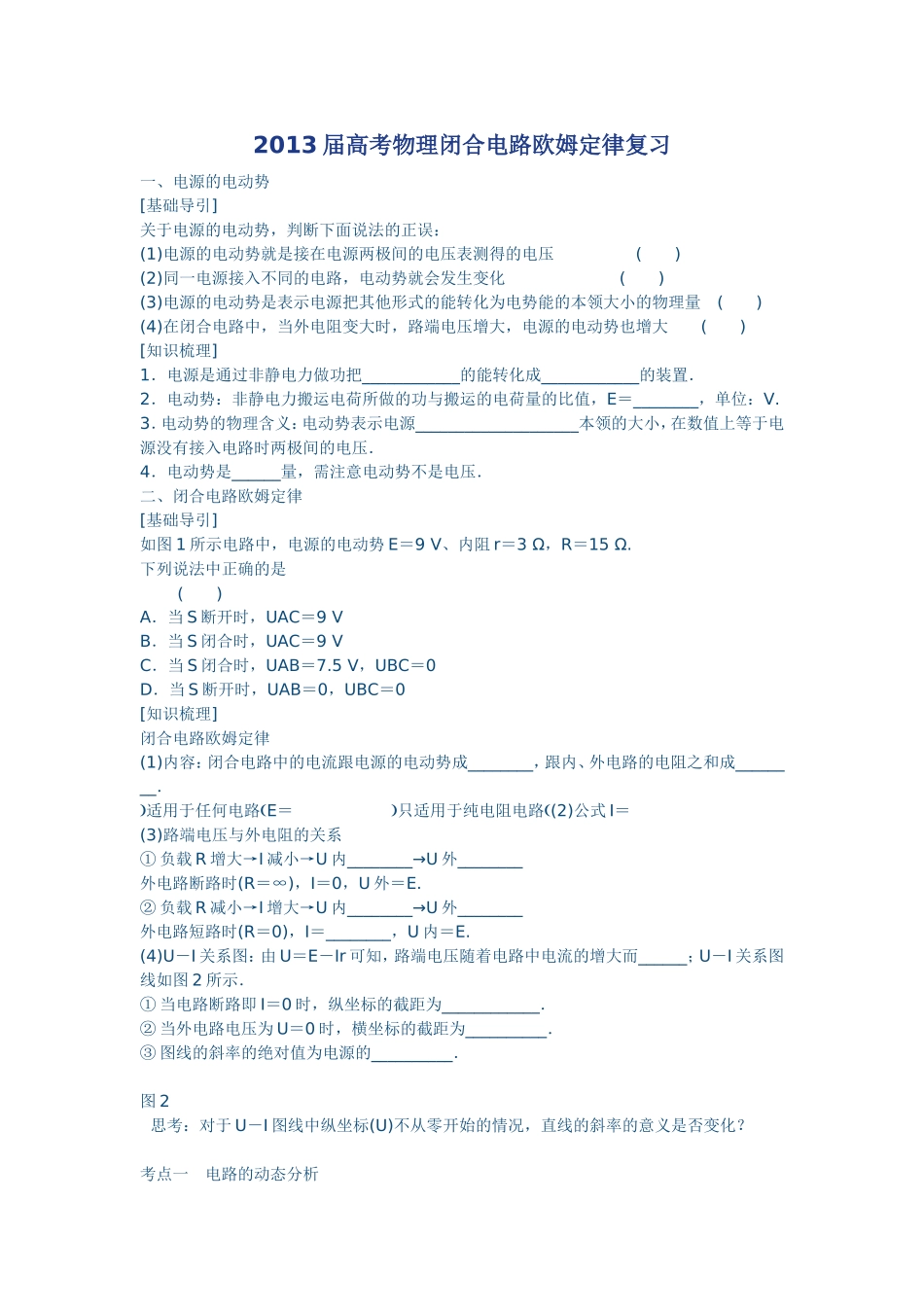

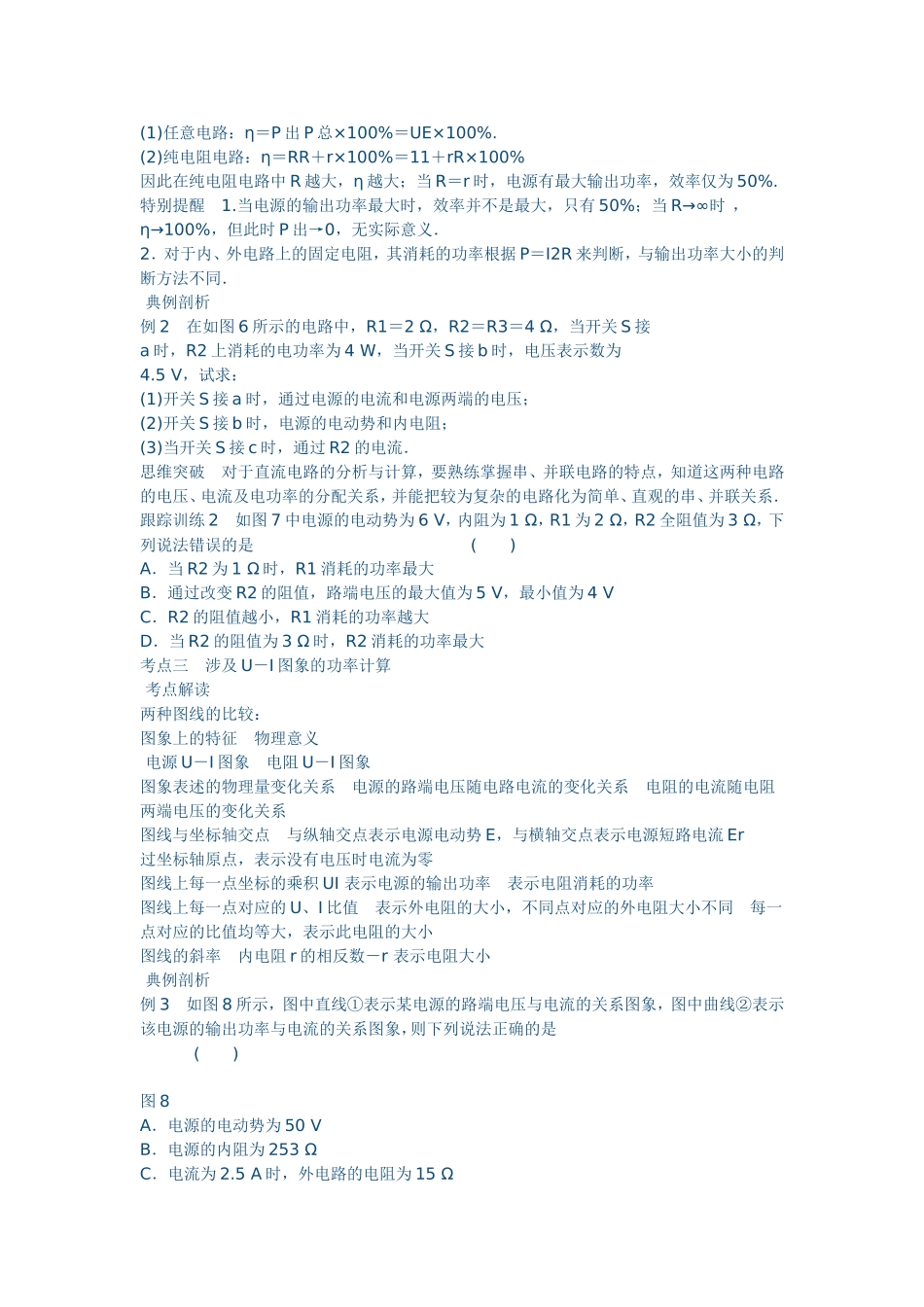

2013届高考物理闭合电路欧姆定律复习一、电源的电动势[基础导引]关于电源的电动势，判断下面说法的正误：(1)电源的电动势就是接在电源两极间的电压表测得的电压()(2)同一电源接入不同的电路，电动势就会发生变化()(3)电源的电动势是表示电源把其他形式的能转化为电势能的本领大小的物理量()(4)在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大()[知识梳理]1．电源是通过非静电力做功把____________的能转化成____________的装置．2．电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝________，单位：V.3．电动势的物理含义：电动势表示电源____________________本领的大小，在数值上等于电源没有接入电路时两极间的电压．4．电动势是______量，需注意电动势不是电压．二、闭合电路欧姆定律[基础导引]如图1所示电路中，电源的电动势E＝9V、内阻r＝3Ω，R＝15Ω.下列说法中正确的是()A．当S断开时，UAC＝9VB．当S闭合时，UAC＝9VC．当S闭合时，UAB＝7.5V，UBC＝0D．当S断开时，UAB＝0，UBC＝0[知识梳理]闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成________，跟内、外电路的电阻之和成________．适用于任何电路E＝只适用于纯电阻电路(2)公式I＝(3)路端电压与外电阻的关系①负载R增大→I减小→U内________→U外________外电路断路时(R＝∞)，I＝0，U外＝E.②负载R减小→I增大→U内________→U外________外电路短路时(R＝0)，I＝________，U内＝E.(4)U－I关系图：由U＝E－Ir可知，路端电压随着电路中电流的增大而______；U－I关系图线如图2所示．①当电路断路即I＝0时，纵坐标的截距为____________．②当外电路电压为U＝0时，横坐标的截距为__________．③图线的斜率的绝对值为电源的__________．图2思考：对于U－I图线中纵坐标(U)不从零开始的情况，直线的斜率的意义是否变化？考点一电路的动态分析考点解读电路的动态分析是电学的常考点之一，几乎每年都有该类试题出现．该类试题能考查考生对闭合电路欧姆定律的理解，电路的结构分析及对串并联特点的应用能力，兼顾考查学生的逻辑推理能力．典例剖析例1(2011•北京理综•17)如图3所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R0的滑动端向下滑动的过程中()A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大思维突破电路动态分析的方法(1)程序法：电路结构的变化→R的变化→R总的变化→I总的变化→U端的变化→固定支路并联分流I串联分压U→变化支路.(2)“并同串反”规律，所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大．跟踪训练1在如图4所示电路中，当滑动变阻器滑片P向下移动时，则()A．A灯变亮、B灯变亮、C灯变亮B．A灯变亮、B灯变亮、C灯变暗C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮考点二电路中的有关功率及效率考点解读1．电源的总功率(1)任意电路：P总＝EI＝U外I＋U内I＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝E2R＋r.2．电源内部消耗的功率：P内＝I2r＝U内I＝P总－P出．3．电源的输出功率(1)任意电路：P出＝UI＝EI－I2r＝P总－P内．2R＋4r.R－r2＝E2R＋r(2)纯电阻电路：P出＝I2R＝E2R(3)输出功率随R的变化关系①当R＝r时，电源的输出功率最大为Pm＝E24r.②当R>r时，随着R的增大输出功率越来越小．③当R
