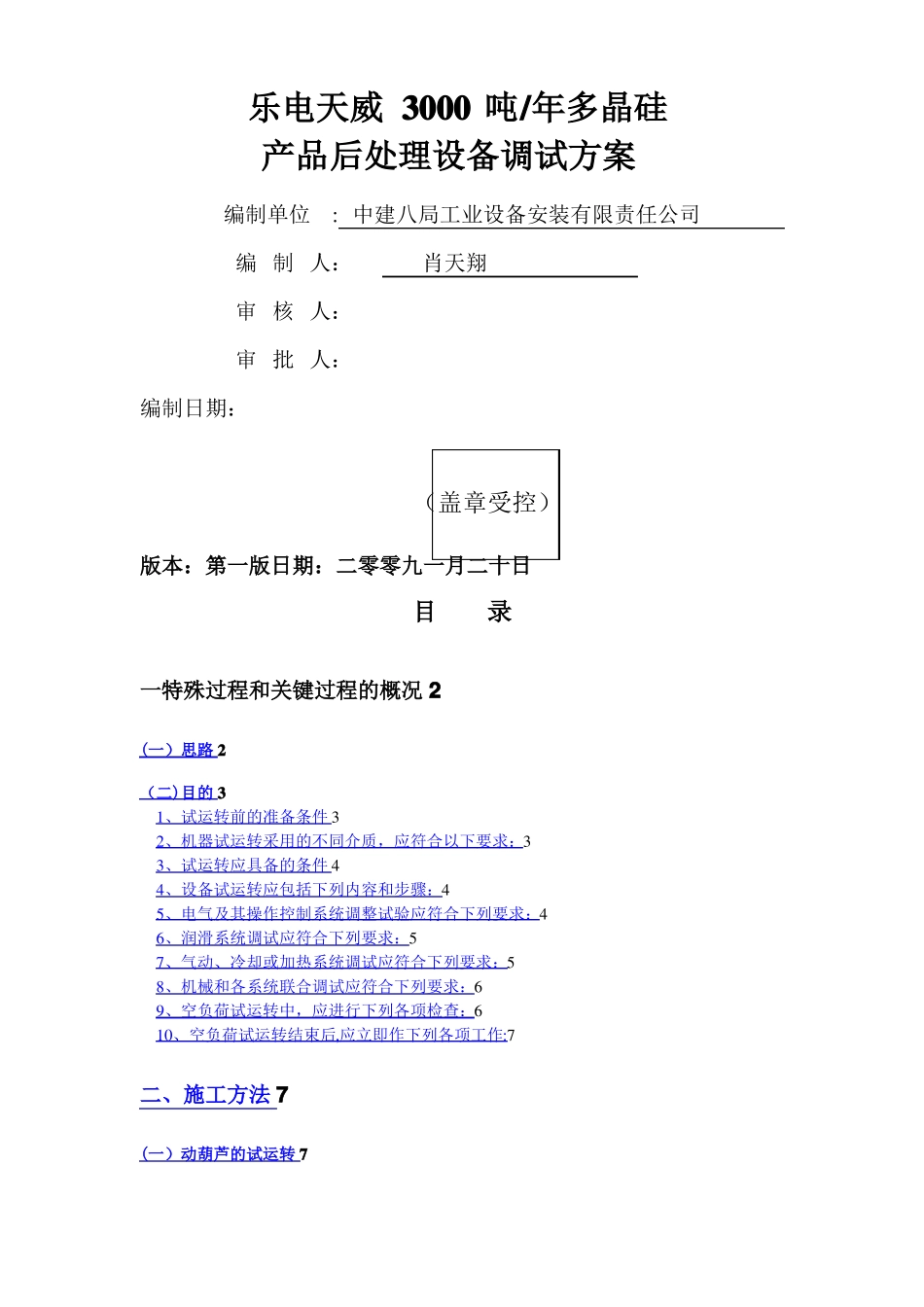

乐电天威3000吨/年多晶硅产品后处理设备调试方案编制单位:中建八局工业设备安装有限责任公司编制人：肖天翔审核人：审批人：编制日期：（盖章受控）版本：第一版日期：二零零九一月二十日目录一特殊过程和关键过程的概况2(一）思路2（二)目的31、试运转前的准备条件32、机器试运转采用的不同介质，应符合以下要求：33、试运转应具备的条件44、设备试运转应包括下列内容和步骤：45、电气及其操作控制系统调整试验应符合下列要求：46、润滑系统调试应符合下列要求：57、气动、冷却或加热系统调试应符合下列要求：58、机械和各系统联合调试应符合下列要求：69、空负荷试运转中，应进行下列各项检查：610、空负荷试运转结束后,应立即作下列各项工作:7二、施工方法7(一）动葫芦的试运转7（二)机泵试运转9（三）、硅芯炉试运转10（四）风机试运转11（五）空调设备的单机试运行12（六）、设备调试易存在的问题（见下表）12三、调试内容16四、劳动力人员组织16五、材料设备等供应计划17六、工期安排18七、质量标准及保证措施18八、安全防护及保证措施18九、编制此方案所遵循的标准19一特殊过程和关键过程的概况（一）思路本方案主要针对动设备和电气调试,体现的是设备和电气专业调试的施工组织设计，它不仅要立足于本专业，同时与相关专业及总施工组织设计相呼应,总之施工方法立足专业,满足整体工程的施工进度、施工质量、施工安全的要求。(二）目的(1）检验各设备间结构尺寸、熟悉各部位功能，测定构件的工艺及其设备性能；（2）检查各设备机组运转情况，并做好详细的检测记录。（3)对试车过程发现的问题逐一分析解决.(4）检查机器和电气、仪表的性能与制造及安装质量，机器试运转的时间应符合机器技术文件规定和设计文件要求。机器试运转的时间宜为2h1、试运转前的准备条件机及附属设备、管道等安装工作应全部完毕，施工记录和资料应齐全;与试运转有关的工艺管道及吹扫、清洗，气密完成。保温、保冷及防腐等工作基本结束（有碍试运转检查部位除外）；与试运转有关的土建、气、水等工程及电器、仪表控制系统施工结束，参加试运转的人员、应熟知试运转工艺、掌握操作规程；1、人员、介质、材料、工机具、检测仪器等；2、布置必要的消防措施和安全防护措施及工具3、机器入口处应设过滤网（器）4、按设计要求加注试运转的润滑油2、机器试运转采用的不同介质，应符合以下要求：1、以水为介质的进行试运转所需的功率不能超过额定数值2、以空气或氮气为介质的进行试运转时，所需的功率和压缩后的温度不能超过额定数值3、若超过额定数值时，应调整试运转参数或采用规定的介质进行试运转.3、试运转应具备的条件一、设备及其附属装置、管路等均应全部施工完毕，施工记录及资料应齐全.其中,设备的精平和几何精度经检验合格;润滑、液压、冷却、水、气（汽)、电气（仪器)控制等附属装置均应按系统检验完毕,并应符合试运转的要求。二、需要的能源、介质、材料、工机具、检测仪器、安全防护设施及用具等，均应符合试运转的要求。三、对大型、复杂和精密设备，应编制试运转方案或试运转操作规程.四、参加试运转的人员，应熟悉设备的构造、性能、设备技术文件，并应掌握操作规程及试运转操作.五、设备及周围环境应清扫干净,设备附近不得进行有粉尘的或噪音较大的作业。4、设备试运转应包括下列内容和步骤：一、电气（仪器）操纵控制系统及仪表的调整试验。二、润滑、液压、气（汽）动、冷却和加热系统的检查和调整试验。三、机械和各系统联合调整试验。四、空负荷试运转，应在上述一～三项调整试验合格后进行.5、电气及其操作控制系统调整试验应符合下列要求：一、按电气原理图和安装接线图进行，设备内部接线和外部接线应正确无误.二、按电源的类型、等级和容量，检查或调试其断流容量、熔断器容量、过压、欠压、过流保护等，检查或调试内容均应符合其规定值.三、按设备使用说明书有关电气系统调整方法和调试要求，用模拟操作检查其工艺动作、指示、讯号和联锁装置应正确、灵敏和可靠。四、经上述一～三项检查或调整后，方可进行机械与各系统的联合调整试验。6、润滑系统调试应符合下列要求：一、系统清洗...
