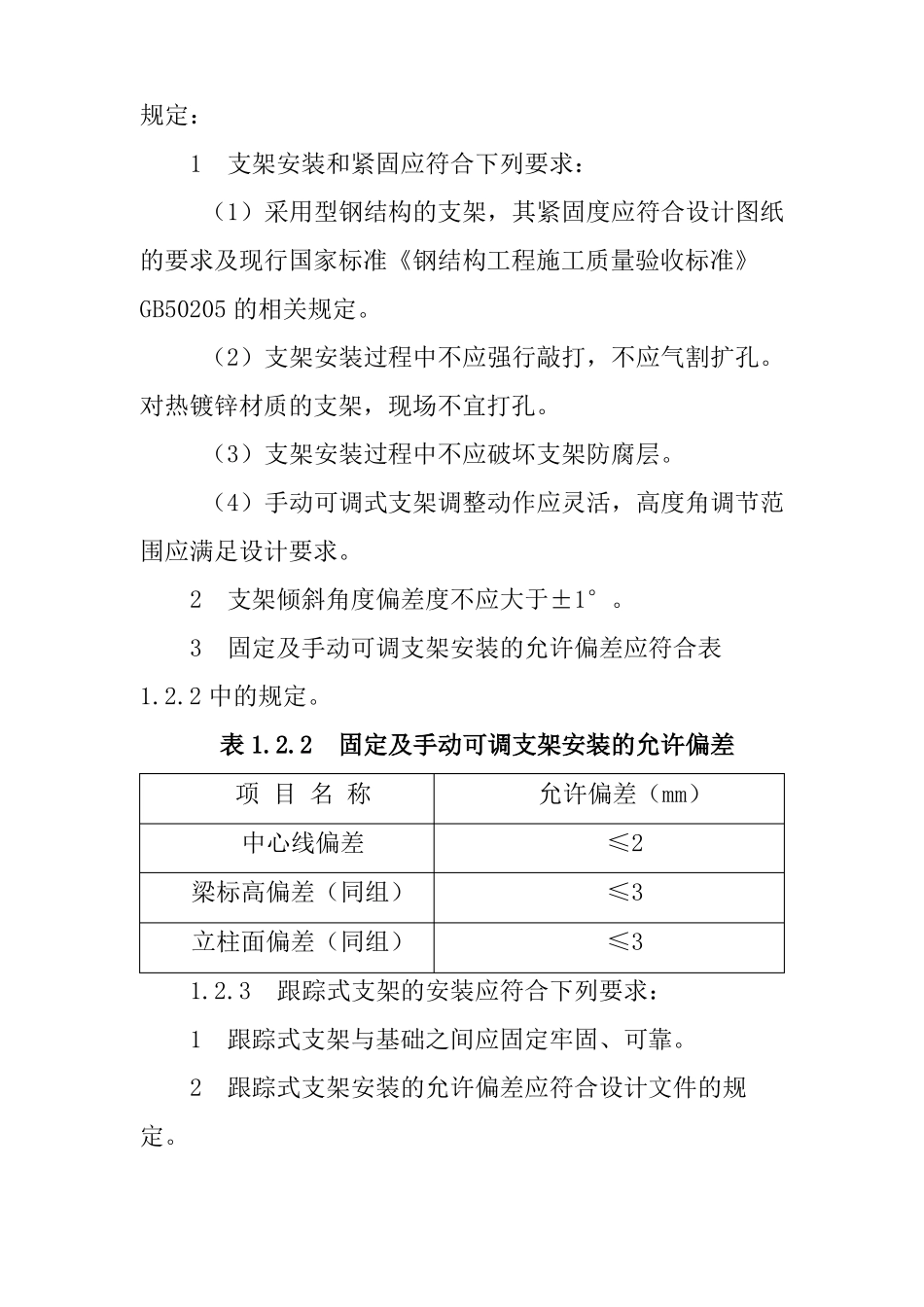

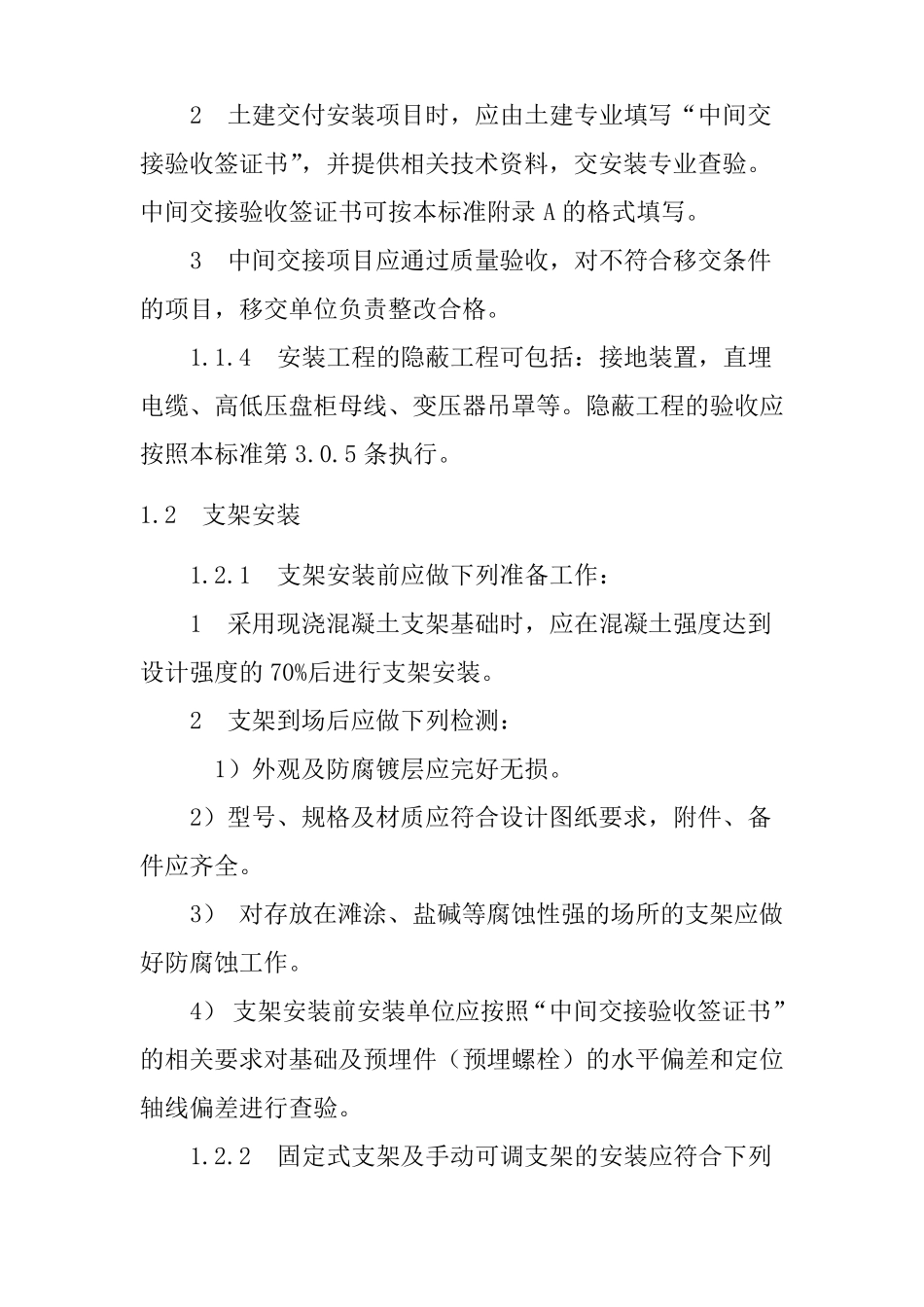

分布式光伏发电站安装工程施工标准1.1一般规定1.1.1设备的运输与保管应符合下列要求：1在吊、运过程中应做好防倾覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。2设备到场后应做下列检查：（1）包装及密封应良好。（2）开箱检查，型号、规格应符合设计要求，附件、备件应齐全。（3）产品的技术文件应齐全。（4）外观检查应完好无损。3设备宜存放在室内或能避雨、雪的干燥场所，并应做好防护措施。4保管期间应定期检查，做好防护工作。1.1.2安装人员应经过相关安装知识培训。1.1.3光伏发电站的施工中间交接验收应符合下列要求：1光伏发电站施工中间交接项目可包含：升压站的基础、高、低压盘柜基础、逆变器基础、配电间、支架基础、电缆沟道、设备基础二次灌浆等。2土建交付安装项目时，应由土建专业填写“中间交接验收签证书”，并提供相关技术资料，交安装专业查验。中间交接验收签证书可按本标准附录A的格式填写。3中间交接项目应通过质量验收，对不符合移交条件的项目，移交单位负责整改合格。1.1.4安装工程的隐蔽工程可包括：接地装置，直埋电缆、高低压盘柜母线、变压器吊罩等。隐蔽工程的验收应按照本标准第3.0.5条执行。1.2支架安装1.2.1支架安装前应做下列准备工作：1采用现浇混凝土支架基础时，应在混凝土强度达到设计强度的70%后进行支架安装。2支架到场后应做下列检测：1）外观及防腐镀层应完好无损。2）型号、规格及材质应符合设计图纸要求，附件、备件应齐全。3）对存放在滩涂、盐碱等腐蚀性强的场所的支架应做好防腐蚀工作。4）支架安装前安装单位应按照“中间交接验收签证书”的相关要求对基础及预埋件（预埋螺栓）的水平偏差和定位轴线偏差进行查验。1.2.2固定式支架及手动可调支架的安装应符合下列规定：1支架安装和紧固应符合下列要求：（1）采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准《钢结构工程施工质量验收标准》GB50205的相关规定。（2）支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。（3）支架安装过程中不应破坏支架防腐层。（4）手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。2支架倾斜角度偏差度不应大于±1°。3固定及手动可调支架安装的允许偏差应符合表1.2.2中的规定。表1.2.2固定及手动可调支架安装的允许偏差项目名称中心线偏差梁标高偏差（同组）立柱面偏差（同组）允许偏差（mm）≤2≤3≤31.2.3跟踪式支架的安装应符合下列要求：1跟踪式支架与基础之间应固定牢固、可靠。2跟踪式支架安装的允许偏差应符合设计文件的规定。3跟踪式支架电动机的安装应牢固、可靠。传动部分应动作灵活。4聚光式跟踪系统的聚光部件安装完成后，应采取相应防护措施。1.2.4支架的现场焊接工艺除应满足设计要求外，还应符合下列要求：1支架的组装、焊接与防腐处理应符合现行国家标准《冷弯薄壁型钢结构技术标准》GB50018及《钢结构设计标准》GB50017的相关规定。2焊接工作完毕后，应对焊缝进行检查。3支架安装完成后，应对其焊接表面按照设计要求进行防腐处理。1.3光伏组件安装1.3.1光伏组件安装前应做下列准备工作：1支架的安装应验收合格。2宜按照光伏组件的电压、电流参数进行分类和组串。3光伏组件的外观及各部件应完好无损。1.3.2光伏组件的安装应符合下列要求：1光伏组件应按照设计图纸的型号、规格进行安装。2光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。3光伏组件安装允许偏差应符合表1.3.2规定。表1.3.2光伏组件安装允许偏差项目倾斜角度偏差光伏组件边缘高差允许偏差±1°相邻光伏组件间同组光伏组件间≤2mm≤5mm1.3.3光伏组件之间的接线应符合下列要求：1光伏组件连接数量和路径应符合设计要求。2光伏组件间接插件应连接牢固。3外接电缆同插接件连接处应搪锡。4光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。5光伏组件间连接线可利用支架进行固定，并应整齐。6同一光伏组件或光伏组件串的正负极不应短接。1.3.4严禁触摸光伏组件串的金属带电部位。1.3.5严禁在...
