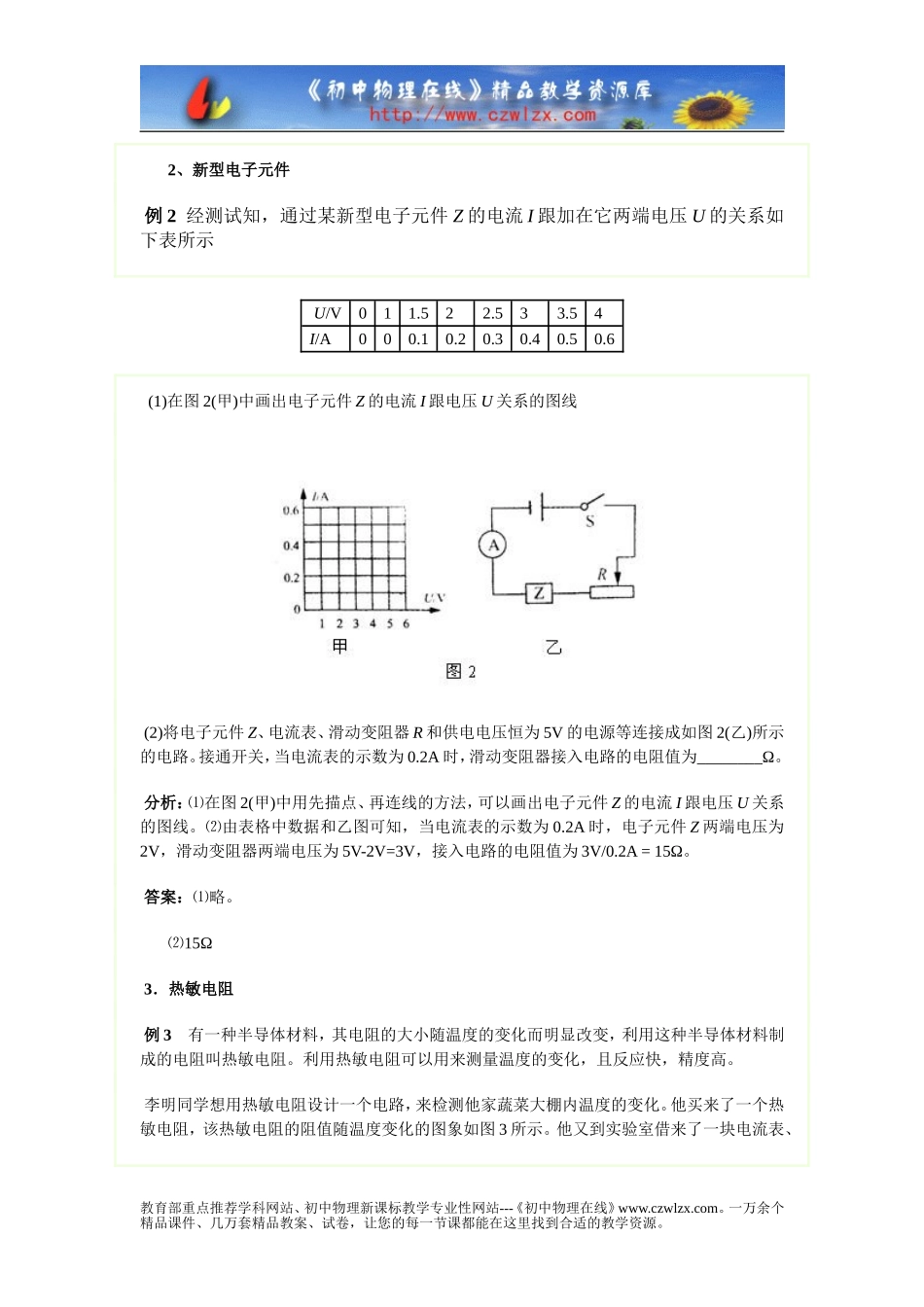

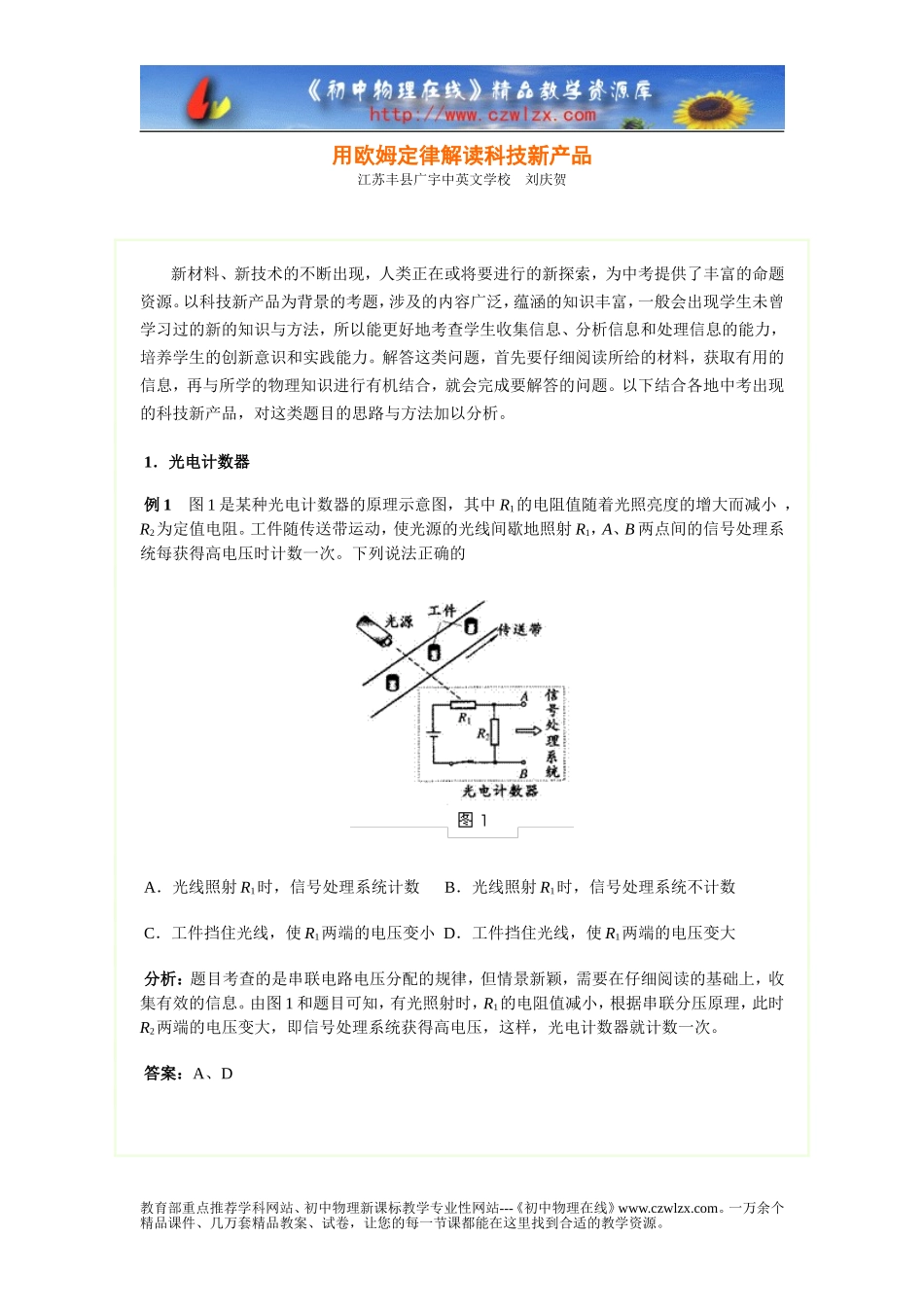

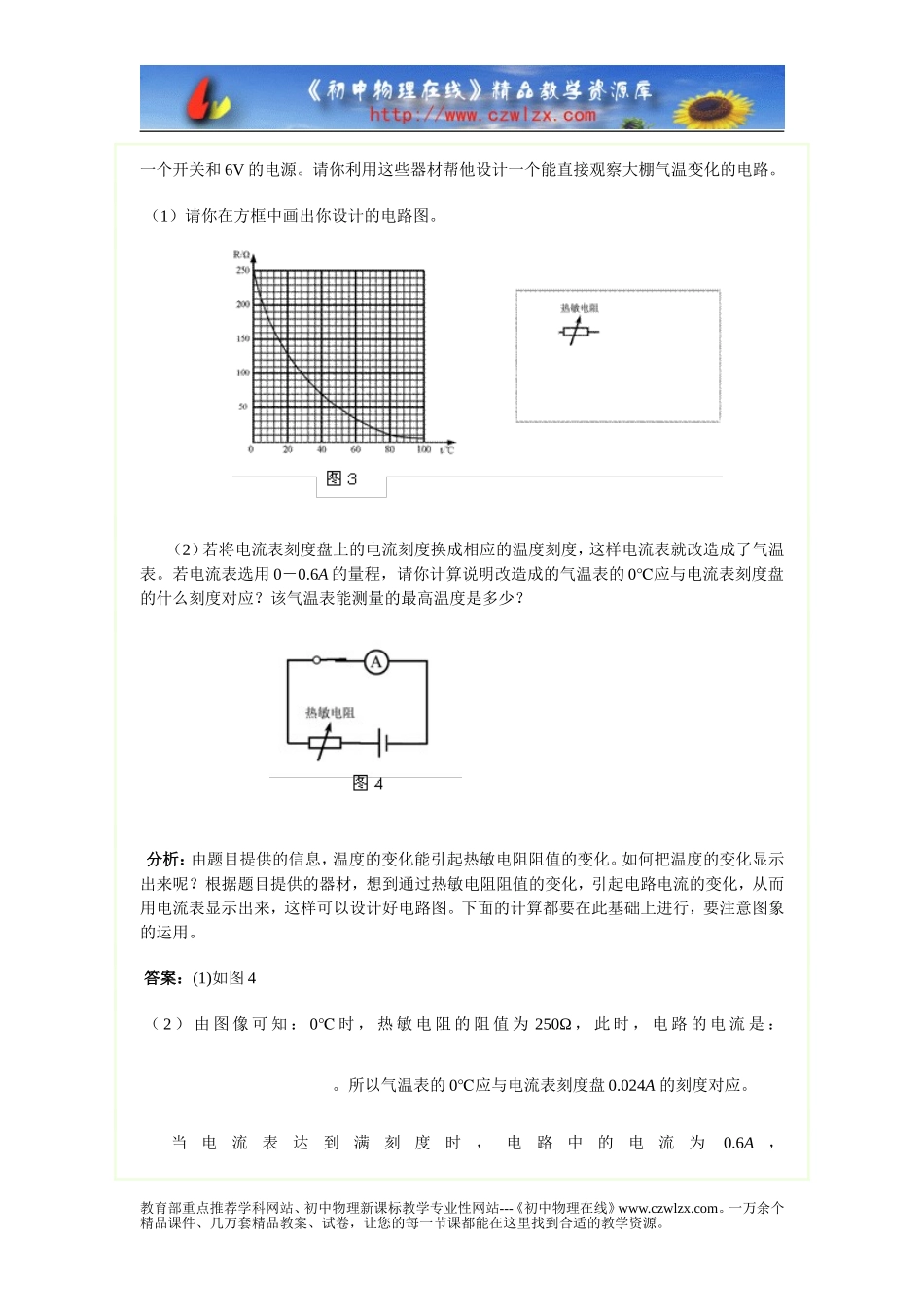

用欧姆定律解读科技新产品江苏丰县广宇中英文学校刘庆贺新材料、新技术的不断出现，人类正在或将要进行的新探索，为中考提供了丰富的命题资源。以科技新产品为背景的考题，涉及的内容广泛，蕴涵的知识丰富，一般会出现学生未曾学习过的新的知识与方法，所以能更好地考查学生收集信息、分析信息和处理信息的能力，培养学生的创新意识和实践能力。解答这类问题，首先要仔细阅读所给的材料，获取有用的信息，再与所学的物理知识进行有机结合，就会完成要解答的问题。以下结合各地中考出现的科技新产品，对这类题目的思路与方法加以分析。1．光电计数器例1图1是某种光电计数器的原理示意图，其中R1的电阻值随着光照亮度的增大而减小，R2为定值电阻。工件随传送带运动，使光源的光线间歇地照射R1，A、B两点间的信号处理系统每获得高电压时计数一次。下列说法正确的A．光线照射R1时，信号处理系统计数B．光线照射R1时，信号处理系统不计数C．工件挡住光线，使R1两端的电压变小D．工件挡住光线，使R1两端的电压变大分析：题目考查的是串联电路电压分配的规律，但情景新颖，需要在仔细阅读的基础上，收集有效的信息。由图1和题目可知，有光照射时，R1的电阻值减小，根据串联分压原理，此时R2两端的电压变大，即信号处理系统获得高电压，这样，光电计数器就计数一次。答案：A、D教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》www.czwlzx.com。一万余个精品课件、几万套精品教案、试卷，让您的每一节课都能在这里找到合适的教学资源。2、新型电子元件例2经测试知，通过某新型电子元件Z的电流I跟加在它两端电压U的关系如下表所示U/V011.522.533.54I/A000.10.20.30.40.50.6(1)在图2(甲)中画出电子元件Z的电流I跟电压U关系的图线(2)将电子元件Z、电流表、滑动变阻器R和供电电压恒为5V的电源等连接成如图2(乙)所示的电路。接通开关，当电流表的示数为0.2A时，滑动变阻器接入电路的电阻值为________Ω。分析：⑴在图2(甲)中用先描点、再连线的方法，可以画出电子元件Z的电流I跟电压U关系的图线。⑵由表格中数据和乙图可知，当电流表的示数为0.2A时，电子元件Z两端电压为2V，滑动变阻器两端电压为5V-2V=3V，接入电路的电阻值为3V/0.2A=15Ω。答案：⑴略。⑵15Ω3．热敏电阻例3有一种半导体材料，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻。利用热敏电阻可以用来测量温度的变化，且反应快，精度高。李明同学想用热敏电阻设计一个电路，来检测他家蔬菜大棚内温度的变化。他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图象如图3所示。他又到实验室借来了一块电流表、教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》www.czwlzx.com。一万余个精品课件、几万套精品教案、试卷，让您的每一节课都能在这里找到合适的教学资源。一个开关和6V的电源。请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路。（1）请你在方框中画出你设计的电路图。（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表。若电流表选用0－0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应？该气温表能测量的最高温度是多少？分析：由题目提供的信息，温度的变化能引起热敏电阻阻值的变化。如何把温度的变化显示出来呢？根据题目提供的器材，想到通过热敏电阻阻值的变化，引起电路电流的变化，从而用电流表显示出来，这样可以设计好电路图。下面的计算都要在此基础上进行，要注意图象的运用。答案：(1)如图4（2）由图像可知：0℃时，热敏电阻的阻值为250Ω，此时，电路的电流是：。所以气温表的0℃应与电流表刻度盘0.024A的刻度对应。当电流表达到满刻度时，电路中的电流为0.6A，教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》www.czwlzx.com。一万余个精品课件、几万套精品教案、试卷，让您的每一节课都能在这里找到合适的教学资源。。由图象可知，热敏电阻的阻值为10Ω时，气温是80℃，因此，气温表能测量的最高温度是80℃。4．风...
