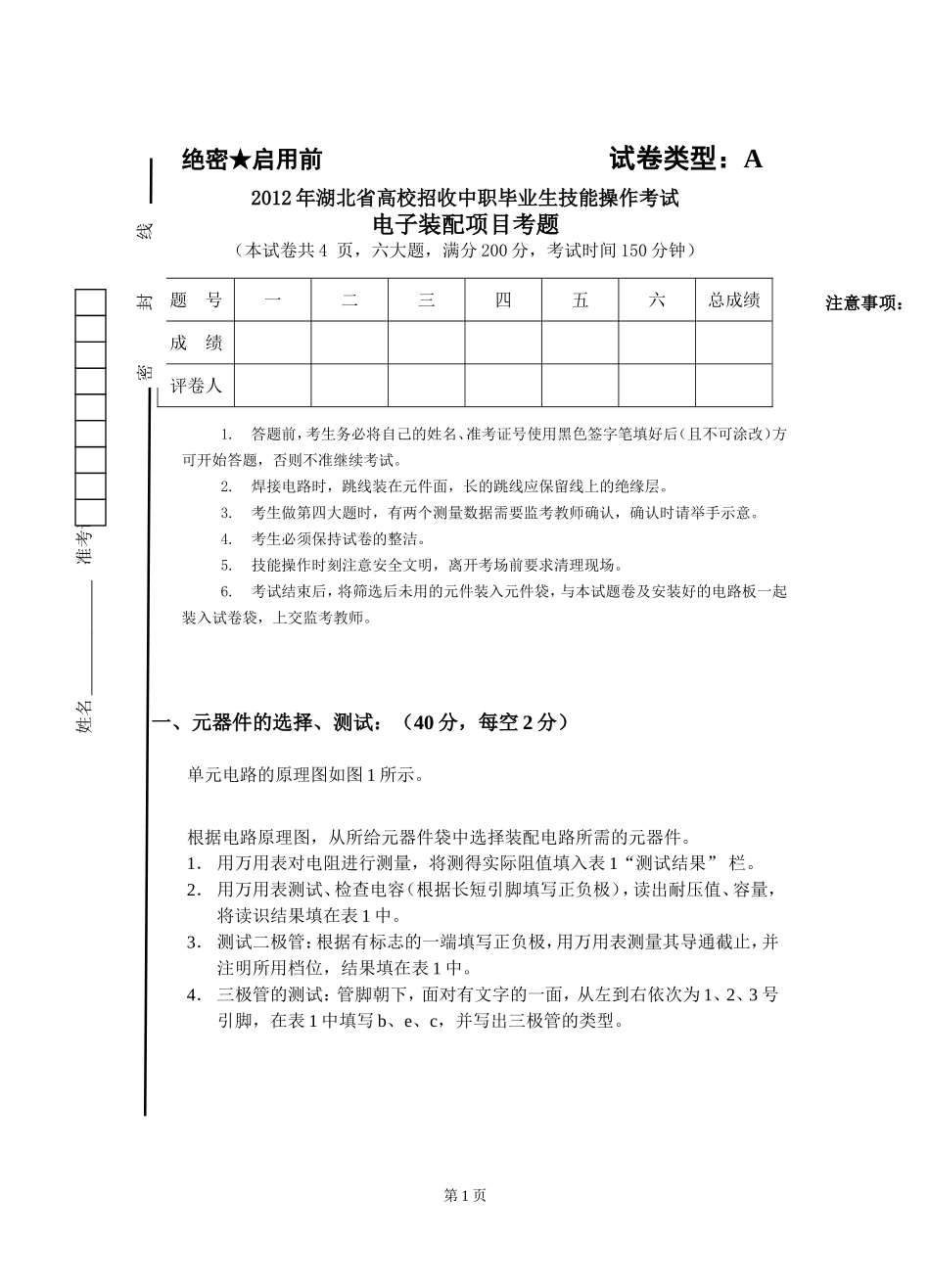

绝密★启用前试卷类型：A2012年湖北省高校招收中职毕业生技能操作考试电子装配项目考题（本试卷共4页，六大题，满分200分，考试时间150分钟）注意事项：1.答题前，考生务必将自己的姓名、准考证号使用黑色签字笔填好后（且不可涂改）方可开始答题，否则不准继续考试。2.焊接电路时，跳线装在元件面，长的跳线应保留线上的绝缘层。3.考生做第四大题时，有两个测量数据需要监考教师确认，确认时请举手示意。4.考生必须保持试卷的整洁。5.技能操作时刻注意安全文明，离开考场前要求清理现场。6.考试结束后，将筛选后未用的元件装入元件袋，与本试题卷及安装好的电路板一起装入试卷袋，上交监考教师。一、元器件的选择、测试：（40分，每空2分）单元电路的原理图如图1所示。根据电路原理图，从所给元器件袋中选择装配电路所需的元器件。1．用万用表对电阻进行测量，将测得实际阻值填入表1“测试结果”栏。2．用万用表测试、检查电容（根据长短引脚填写正负极），读出耐压值、容量，将读识结果填在表1中。3．测试二极管：根据有标志的一端填写正负极，用万用表测量其导通截止，并注明所用档位，结果填在表1中。4．三极管的测试：管脚朝下，面对有文字的一面，从左到右依次为1、2、3号引脚，在表1中填写b、e、c，并写出三极管的类型。第1页题号一二三四五六总成绩成绩评卷人额此卷只装订不密封姓名_____________准考证号密封线4.7KR127KR247R31KR410R510R6220uFC24.7uFC1A100KRw1JP11JP31JP41JP29013Q18050Q28550Q3Vccuiuo12JP512JP5D2D1LS图1单元电路电原理图表1元器件清单序号名称配件图号测试结果1电阻R1用万用表测得的实际阻值为_________Ω2电阻R2用万用表测得的实际阻值为_________Ω3电阻R3用万用表测得的实际阻值为_________Ω4电阻R4用万用表测得的实际阻值为_________Ω5电阻R5用万用表测得的实际阻值为_________Ω6电阻R6用万用表测得的实际阻值为_________Ω7可调电位器RW用万用表测得的实际阻值为_________Ω8电解电容C1C1的作用是_______，此电容的容量是多少？_______第2页序号名称配件图号测试结果9电解电容C2长引脚为______极，耐压值为______V10二极管D1有圆环标志的为_______极，正向导通时，红表笔接的是_______极，所用档位是____________11二极管D2--------12三极管Q11-____,2-____,3-_____是NPN还是PNP?_________13三极管Q2是NPN还是PNP?_________14三极管Q3是NPN还是PNP?_________15单排插针JP1-JP4-----16接线端(2P)JP5-----17连孔板-----二、焊接装配：（90分，每个要求30分）根据图1所示电原理图，在连孔万能板上进行焊接装配。要求：1．不漏装、错装，不损坏元器件。2．无虚焊，漏焊和碰焊，焊点表面要光滑、干净。3．元器件排列整齐，布局合理，并符合工艺要求。注意：扬声器要通过接线端连接到电路。三、判别基本单元电路的实现功能（10分，每小题5分）1．简要说明三极管Q1在电路中的作用。2．简要说明电容C2的作用。四、通电测试（40分，每空10分）装接完毕，检查无误后，用万用表测量电路的电源两端，若无短路，方可接入12V电源。加入电源后，如无异常现象，可开始调试。1．静态测试第3页调节电位器RW，用万用表测量A点电位，使UA=Vcc/2。（1）测量Q1集电极的电位__________V。完成此步操作后，请举手示意监考教师，以确认测量数据。（2）测量Q2基极的电位_____________V。2．输入端加入正弦信号测试说明：完成以下操作要到指定测试台去测量。在输入端ui处，加上一个峰-峰值为130mV（示波器上测出的值），频率1kHz的正弦信号，此时应听到场声器的发出响声。用示波器测量输出uo的峰-峰值电压为________V，可求出uo相对于ui的电压增益为。完成此步操作后，请举手示意监考教师，以确认测量数据。五、测试中所用仪表的型号规格（10分）将测试中使用的仪器仪表及扬声器型号规格填写在表2中。表2测量仪表型号规格序号名称型号规格1万用表2直流电源3信号发生器4示波器5扬声器六、安全文明操作（10分）1．严禁带电操作（不包括通电测试），保证人身及设备安全。2．工具摆放有序，保持桌面整洁。3．放置电烙铁等工具时要规范，防止烫伤或损坏物件。4．使用测量仪表，应选用合适的量程，防止损坏。5．考试结束要清理现场。第4页
