钢结构防腐涂层现场检测方案VIP免费

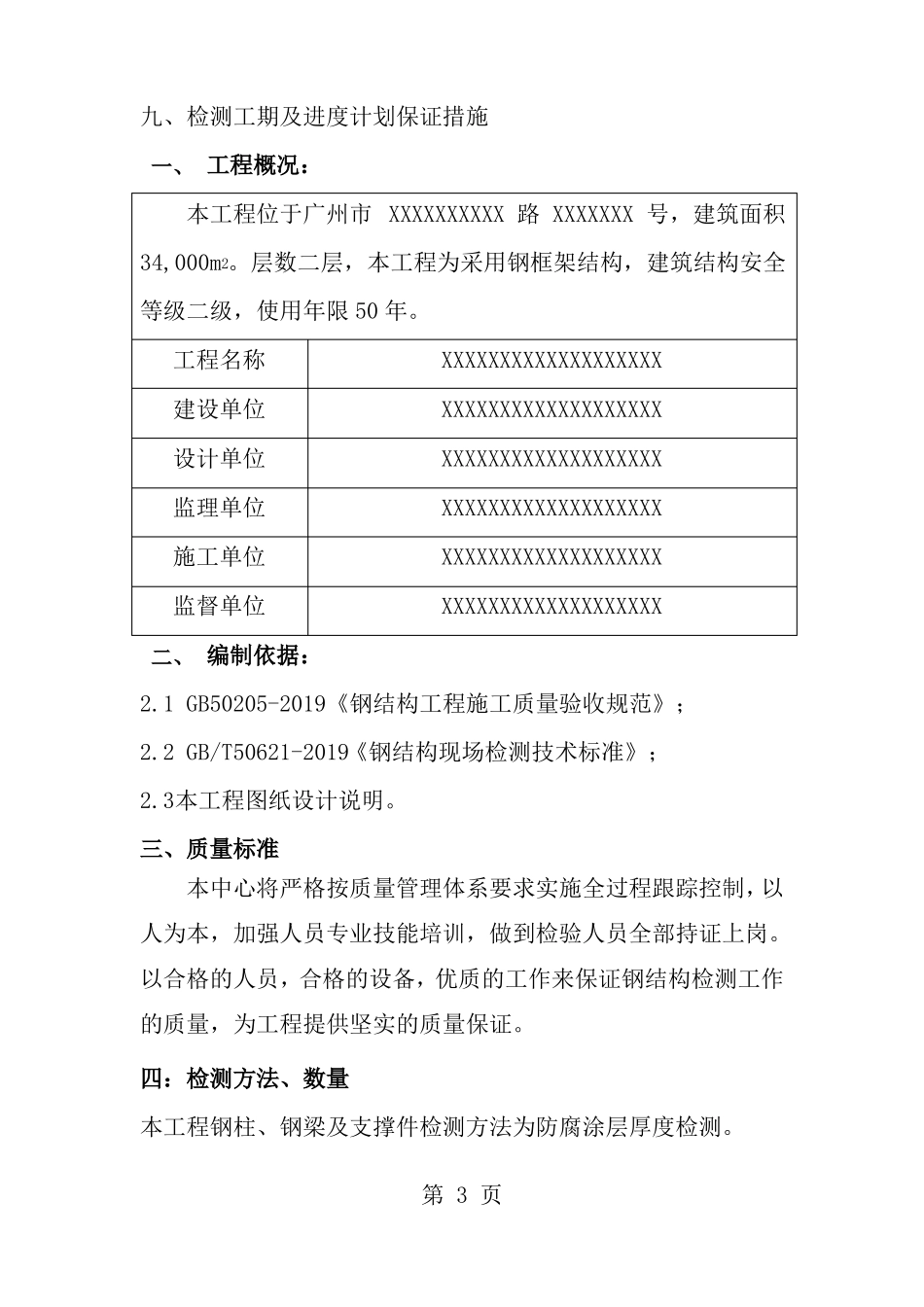

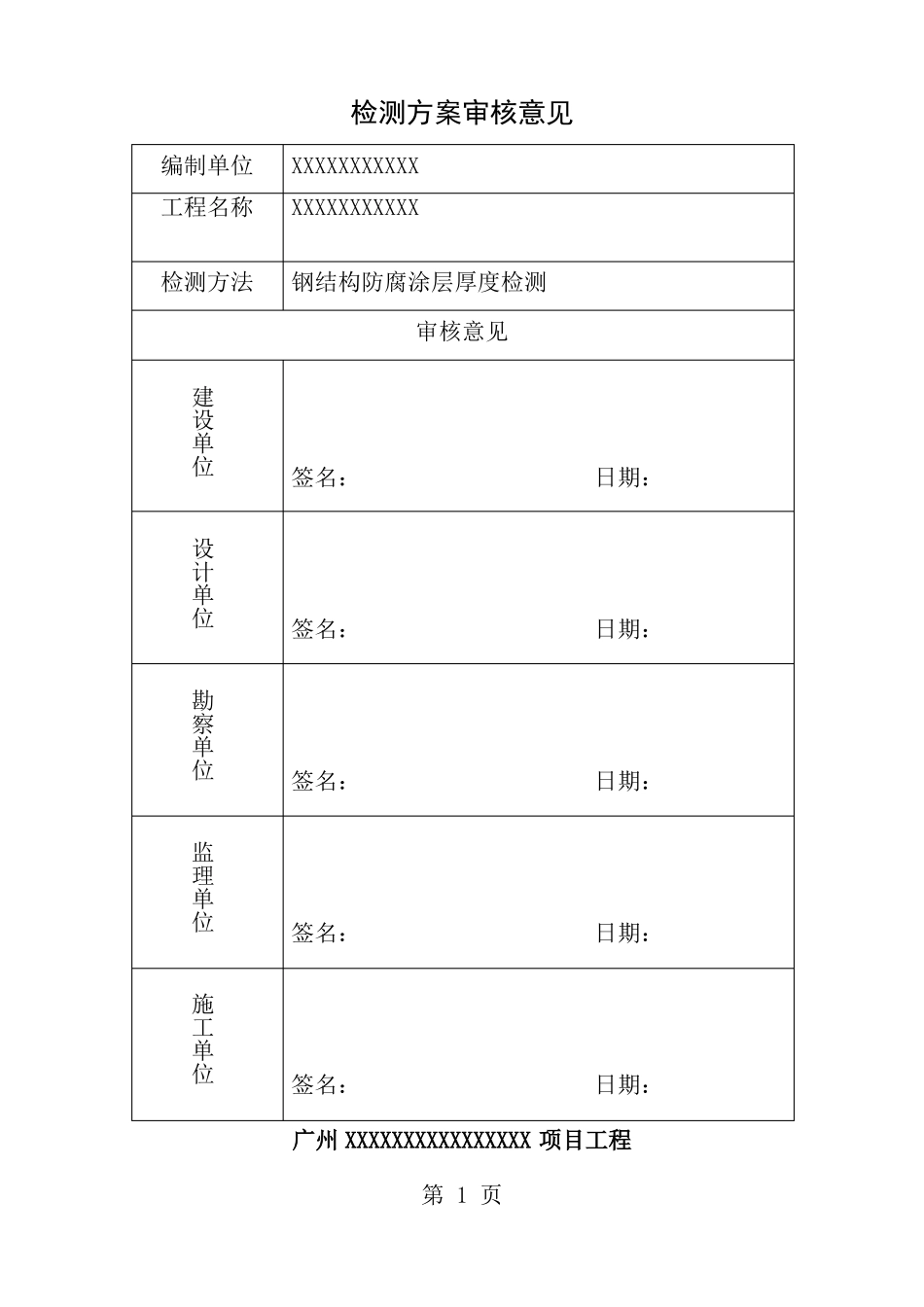

检测方案审核意见编制单位工程名称检测方法XXXXXXXXXXXXXXXXXXXXXX钢结构防腐涂层厚度检测审核意见建设单位签名：日期：设计单位签名：日期：勘察单位签名：日期：监理单位签名：日期：施工单位签名：日期：广州XXXXXXXXXXXXXXXX项目工程第1页结构防腐涂层检测方案钢编制单位：XXXXXXXX编制日期：2019年03月16日目录一、工程概况二、编制依据三、质量标准四、检测方法、数量五、防腐涂层厚度检测方法细则六、检测部署七、检测方案八、检测质量保证措施第2页九、检测工期及进度计划保证措施一、工程概况：本工程位于广州市XXXXXXXXXX路XXXXXXX号，建筑面积34,000m。层数二层，本工程为采用钢框架结构，建筑结构安全等级二级，使用年限50年。工程名称建设单位设计单位监理单位施工单位监督单位二、编制依据：2XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX2.1GB50205-2019《钢结构工程施工质量验收规范》；2.2GB/T50621-2019《钢结构现场检测技术标准》；2.3本工程图纸设计说明。三、质量标准本中心将严格按质量管理体系要求实施全过程跟踪控制，以人为本，加强人员专业技能培训，做到检验人员全部持证上岗。以合格的人员，合格的设备，优质的工作来保证钢结构检测工作的质量，为工程提供坚实的质量保证。四：检测方法、数量本工程钢柱、钢梁及支撑件检测方法为防腐涂层厚度检测。第3页1、常规见证检测比例及数量：依据GB50205-2019《钢结构工程施工质量验收规范》要求，检测数量应按构件数抽查10%，且同类构件不应少于3件。结合本工程实际情况，具体检测数量见详见下表。一号仓库防腐涂层检测明细构件数量构件类型（个）钢梁钢柱支撑件合计6572263301213（10%）662333122抽检数量备注二号仓库防腐涂层检测明细构件数量构件类型（个）钢梁钢柱支撑件657226330第4页（10%）662333抽检数量备注合计1213122以上钢结构防腐涂层厚度检测统计常规见证检测构件数量为244个构件。7.4监督抽检数量：本项目监督抽检的比例为10%。1#仓库的钢柱、钢梁及支撑件共13个构件；、2#仓库的钢柱、钢梁及支撑件共13个构件。本工程防腐涂层厚度检测共计26个构件。五、防腐涂层厚度检测实施细则1、基本原理采用电磁感应原理，利用从探头经过非铁磁涂层而流入铁磁基体的磁通的大小，来测定涂层厚度。2、操作步骤2.1接上探头；2.2开机；2.3零校准：采用无箔的一点校准按ZERO键，显示屏左上角显示MEAN（不闪），中下部显示ZERO（闪），将探头放于与被测漆膜底材相同材料且未涂漆的试板上，仪器嘀一声后再抬起探头，重复多次，液晶屏上始终显示先前的读数。2.4按ZERO键，“ZERO”停止闪烁，校准完成，即可检测。3、钢结构防腐涂层设计要求第5页3.1涂装后结构的耐久性为10～15年，在此期间应定期进行维护，否则将降低结构的低耐久性。3.2最后一遍面漆待构件安装完毕后再涂。3.3现场焊缝两侧50mm范围内及构件贴合面间及其两侧暂不涂漆，待现场焊接和安装完毕后再按上述规定补涂。3.4不涂漆范围：混凝土板下的钢梁顶面及电梯井壁上的钢梁下表面；高强螺栓的连接面；钢结构与混凝土接触部分。3.5构件在运输或安装过程中涂层如有碰损等现象，应按上述要求补涂。3.6刷防火涂料处不涂面漆。3.7涂层厚度（μm）：底漆：环氧富锌底漆2×50μm，中间漆：环氧云铁中间漆80μm，面漆：聚氨酯面漆。4、涂层厚度检测要求：每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。5、仪器：数字涂层测厚QNIX4500；（仪器参数见附录一、鉴定合格证见附录二）；6、结果评定防腐涂层厚度应符合设计要求。当设计对厚度无要求时，涂层干漆膜总厚度：室外应为150μm，室内应为125μm，其允许偏差为-25μm。每遍涂层干漆膜厚度的允许偏差为-5μm。7、复检：第6页依据GB50205-2019《钢结构工程施工质量验收规范》的规定进行检测，有构件没有达到规范和设计要求的，必须对构件所在的检验批按相关规范进行批量检测，并将检测结果提供给原设计单位对结构安全进行复核，其复核意见还应由原施工图审查机构进行审查出具意见。8、安全规定现场防腐涂层...
