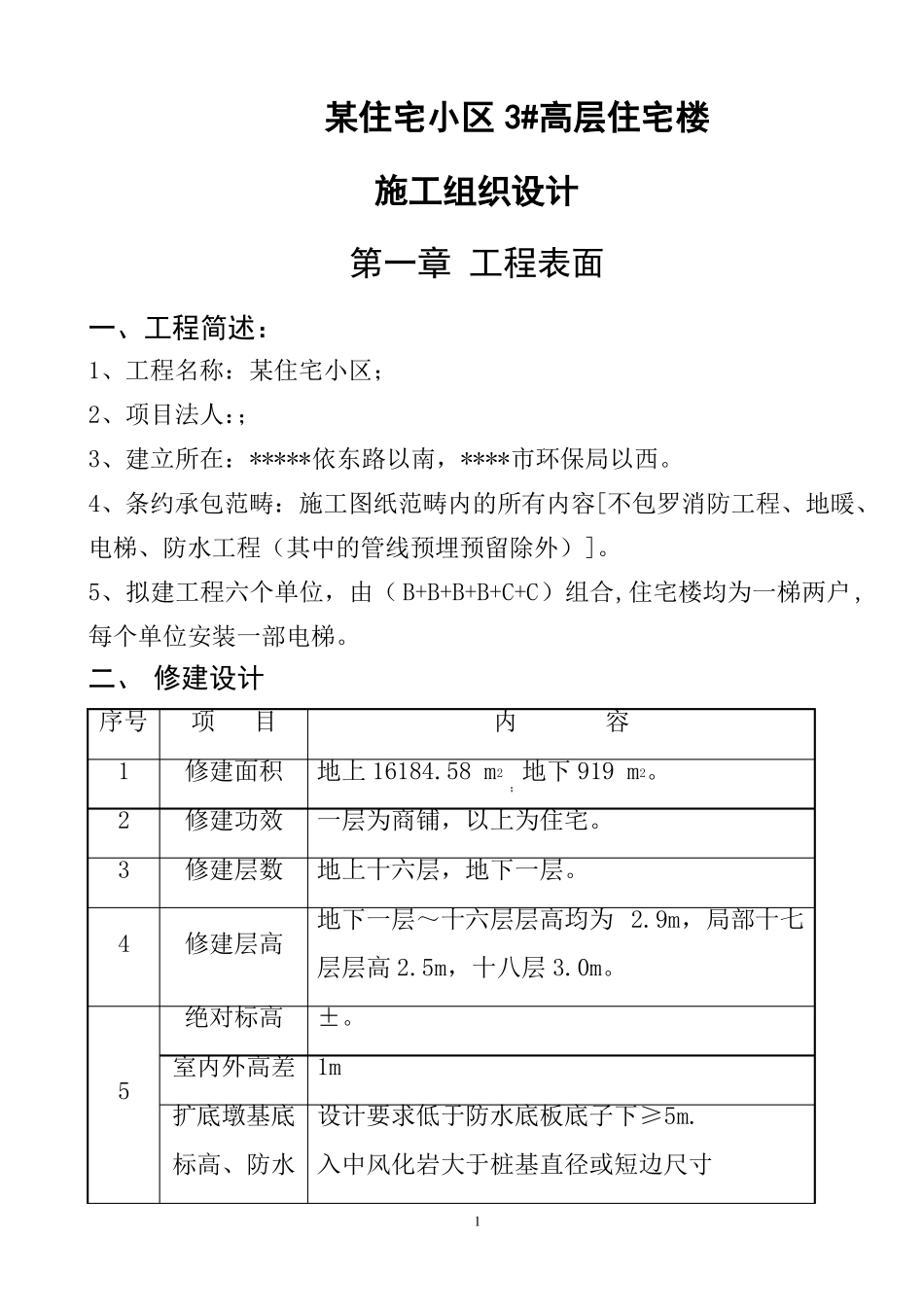

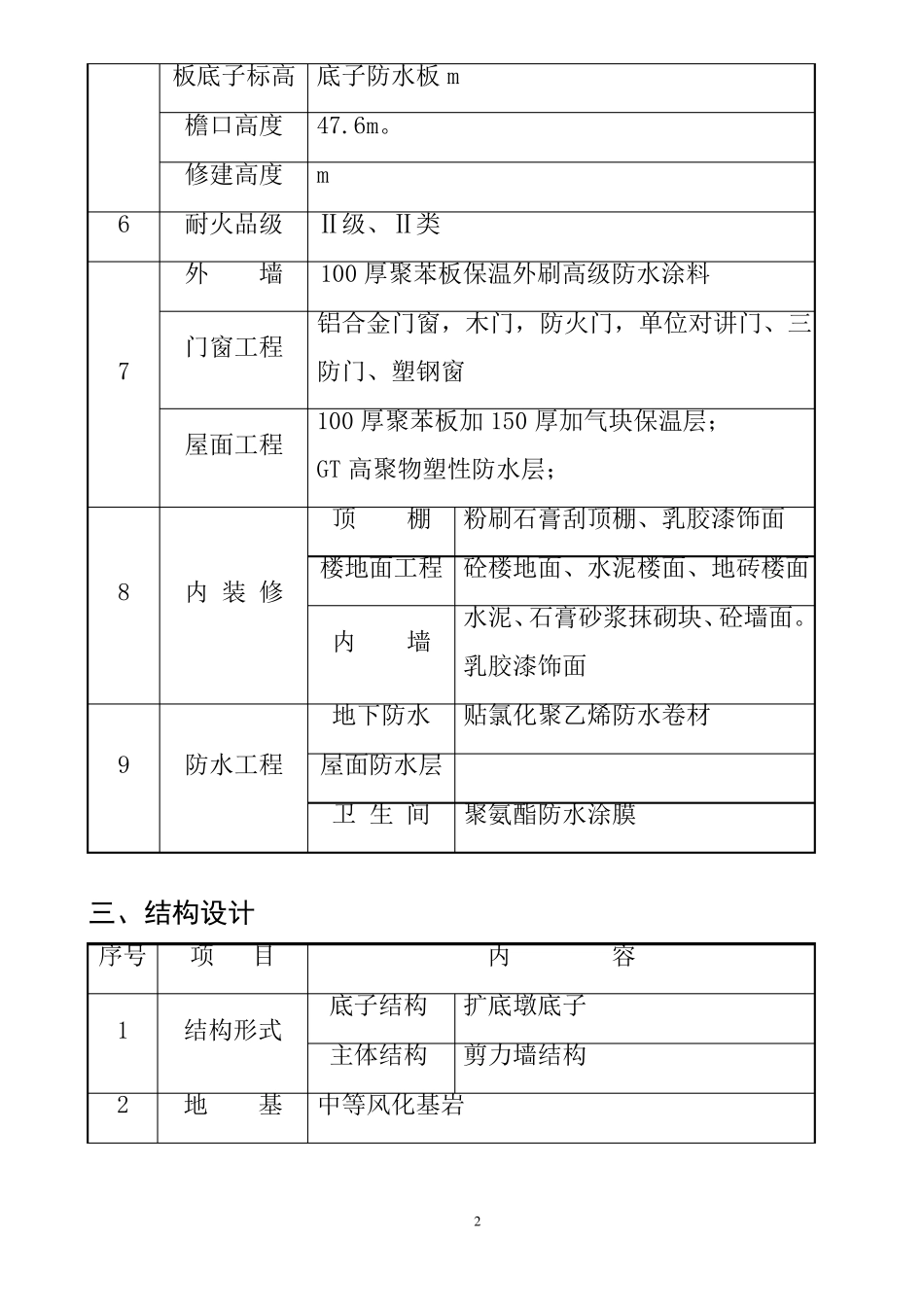

某住宅小区3#高层住宅楼施工组织设计第一章工程表面一、工程简述：1、工程名称：某住宅小区；2、项目法人：；3、建立所在：*****依东路以南，****市环保局以西。4、条约承包范畴：施工图纸范畴内的所有内容[不包罗消防工程、地暖、电梯、防水工程（其中的管线预埋预留除外）]。5、拟建工程六个单位，由（B+B+B+B+C+C）组合,住宅楼均为一梯两户,每个单位安装一部电梯。二、修建设计序号1234项目内容2；修建面积地上16184.58m地下919m。2修建功效一层为商铺，以上为住宅。修建层数地上十六层，地下一层。修建层高地下一层～十六层层高均为2.9m，局部十七层层高2.5m，十八层3.0m。绝对标高±。5室内外高差1m扩底墩基底设计要求低于防水底板底子下≥5m.标高、防水入中风化岩大于桩基直径或短边尺寸1板底子标高底子防水板m檐口高度47.6m。修建高度m6耐火品级Ⅱ级、Ⅱ类外墙100厚聚苯板保温外刷高级防水涂料门窗工程铝合金门窗，木门，防火门，单位对讲门、三防门、塑钢窗100厚聚苯板加150厚加气块保温层；GT高聚物塑性防水层；顶棚粉刷石膏刮顶棚、乳胶漆饰面8内装修楼地面工程砼楼地面、水泥楼面、地砖楼面内墙水泥、石膏砂浆抹砌块、砼墙面。乳胶漆饰面7屋面工程地下防水贴氯化聚乙烯防水卷材9防水工程屋面防水层卫生间聚氨酯防水涂膜三、结构设计序号12项目结构形式主体结构剪力墙结构地基中等风化基岩内容底子结构扩底墩底子2砼自防水3地下防水防水底板、外墙内掺加UEA-D型膨胀剂，混凝土抗渗品级为S8。柔性防水贴氯化聚乙烯防水卷材扩底墩底子独立柱底子基础梁4混凝土强度品级底子底板墙剪力墙暗柱梁板其余构件砼楼板5保护层厚度≤2020＞2015墙2015梁3025C30C30C30C30C30C30C30柱3030楼梯2020设防裂度八度6抗震品级抗震品级剪力墙二级抗震设防丙类78钢筋类别一级钢、二级钢钢筋讨论形式接纳机器连接及焊接讨论。底板厚度2509结构断面尺寸外墙厚度200内墙厚度200、160、100楼板厚度80、100、120、1803外围护墙除注明外均接纳200厚陶粒砌块加10砌筑工程100厚聚苯板复合墙体。住宅内隔墙为100及200厚陶粒砌块，厨房、卫生间内隔墙均接纳100厚陶粒砌块墙。地下室隔墙为GRC板墙。四、水、电设计（一）、水、暖、卫设备工程：1、给水、热水系统（1）给水系统：竖向分为2个区，其中地下一层～五层为低区，直接接市政给水，六～十六层为高区，由2楼地下一层的变频泵提供水源，2楼地下室设生活给水箱。＃＃（2）给水管接纳内涂塑外镀锌钢塑复合管，热水管接纳聚丁烯管。2、排水系统（1）主排水管设在卫生间内，各排水点分别排入排水主管。由地下一层顶板排出室外。（2）生活污水接纳柔性抗震排水铸铁管，沟槽式卡箍连接。（3）卫生陶瓷器具。3、采暖系统（1）采暖管接纳焊接钢管。（2）一层接纳散热器水平勾通系统采暖，散热器接纳铸铁760型，（3）住宅二～十六为壁挂炉地板采暖系统。（二）、电器设备工程1、崎岖压配电系统（1）两路380/220V低压电源由2楼变配电室直埋引至地下室强电竖井。（2）直埋供电电缆供电给单位接纳树干式配电，T字分支供电单位。4＃（3）单位垂直干线接纳动力配电，一路供电-1层至8层，一路供电8层至16层。（4）单位垂直干线接纳ZR-VV-1KV铜芯塑料护套电缆，支线接纳ZR-BV-500V阻燃铜芯塑料线。（5）照明、动力支线及弱电系统线路全部穿管暗配。2、接地系统（1）本工程按三类防雷修建考虑，设整体综合防雷掩护。（2）防雷接纳柱内两根直径≥16的主筋相互连通做引下线，所有引下线上下可靠焊接。（3）修建物外墙内敷设一条－25×4扁钢避雷带与引入线焊成均压环，外墙上所有金属栏杆、门窗等较大金属物体与均压环可靠连接，以防侧击雷。电梯轨道上下两端分别接纳－40×4镀锌扁钢相互连通并与接地装置可靠焊接。3、接地掩护系统（1）本工程接纳TN-S掩护接地系统；（2）所有配电箱内PE、N线接地端子均离开设置；（3）接地装置利用底子内钢筋网主筋并辅以－40×4扁钢可靠焊接做接地装置；（4）联合接地电阻不大于1Ω。（5）有线电视、电话、防雷系统与掩护接地共用一组联合接地装置，接地电阻不大于1Ω。4、弱电系统（1）本工程弱电设有闭路电视、电话系统、火警报警系...
