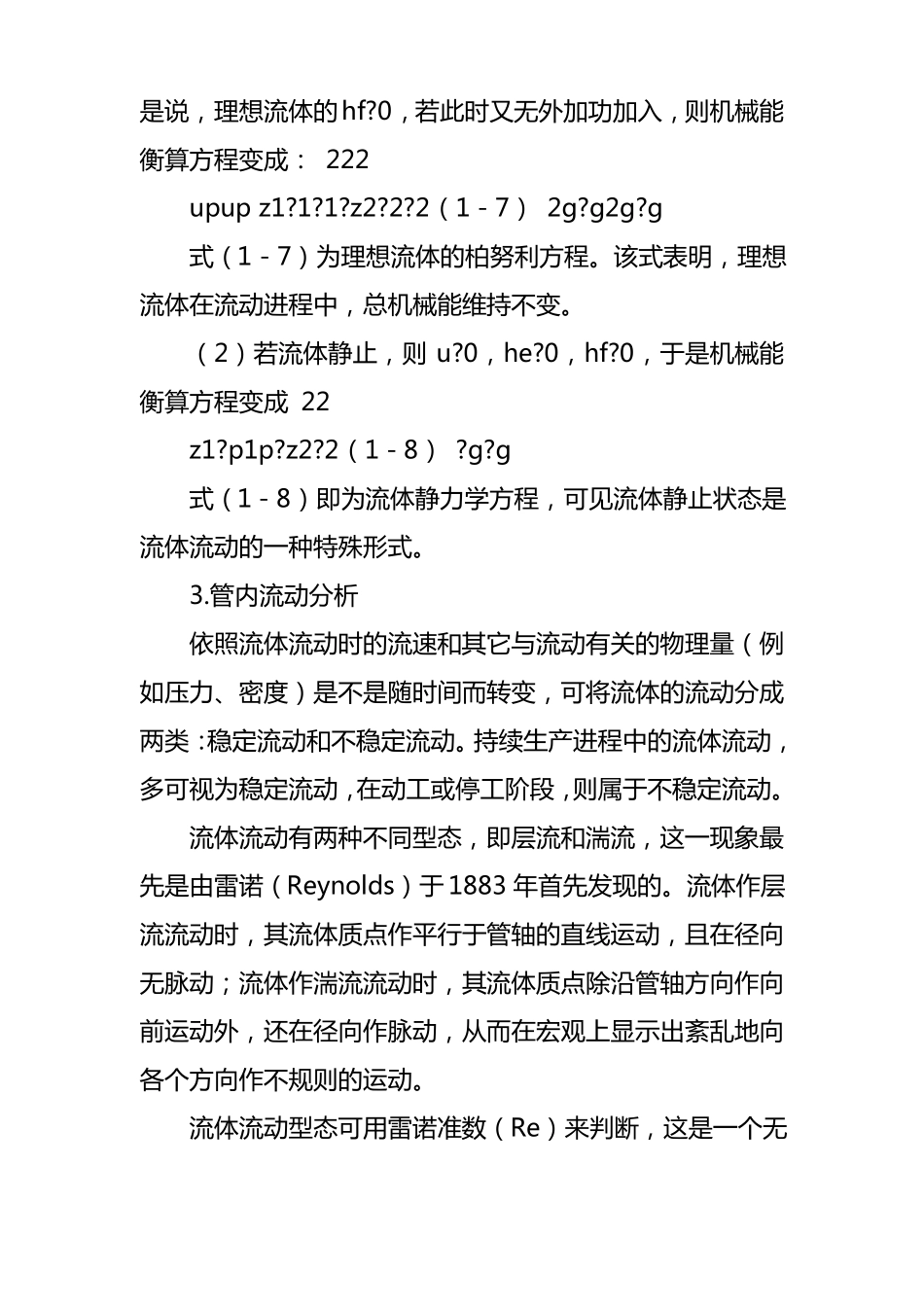

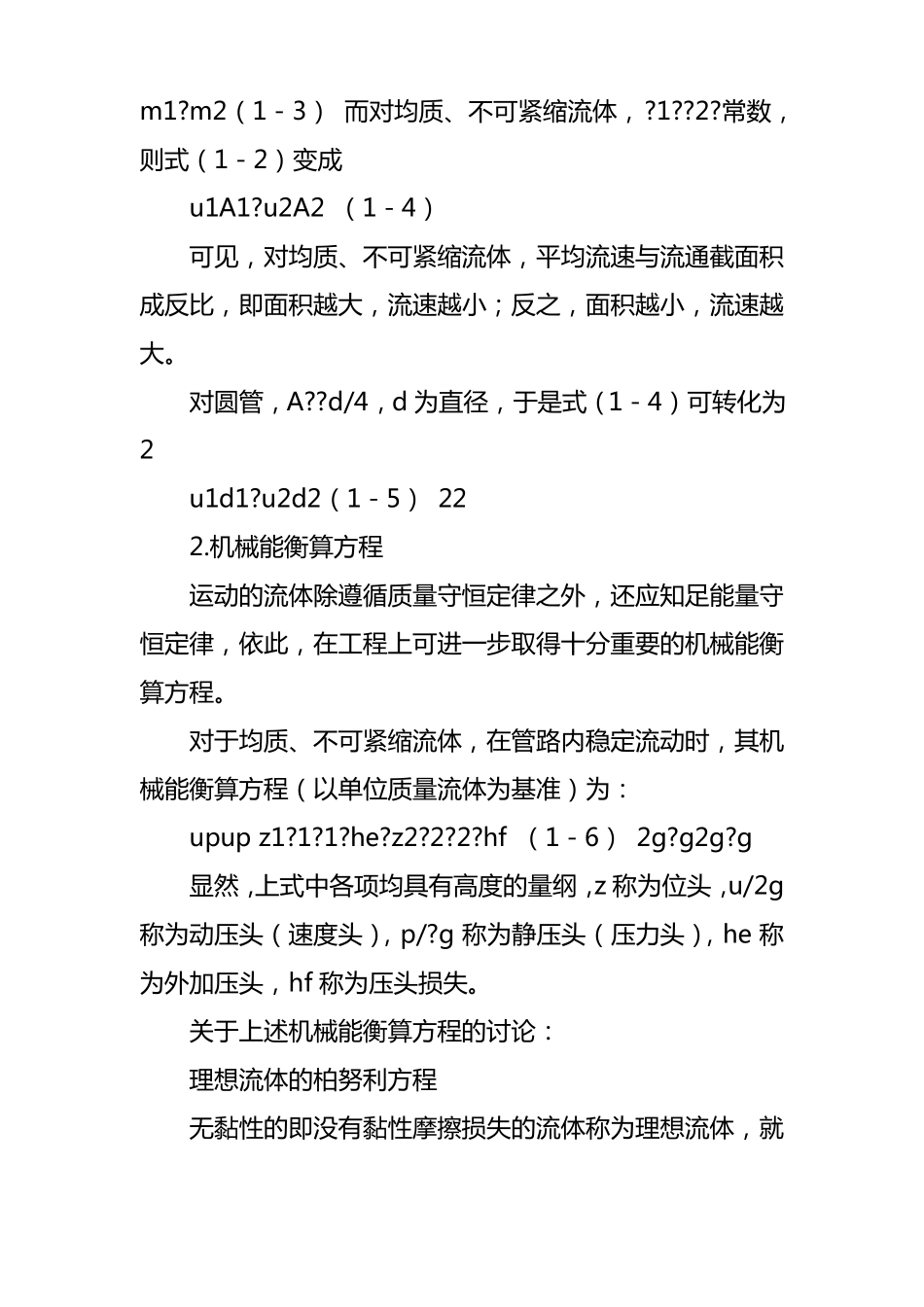

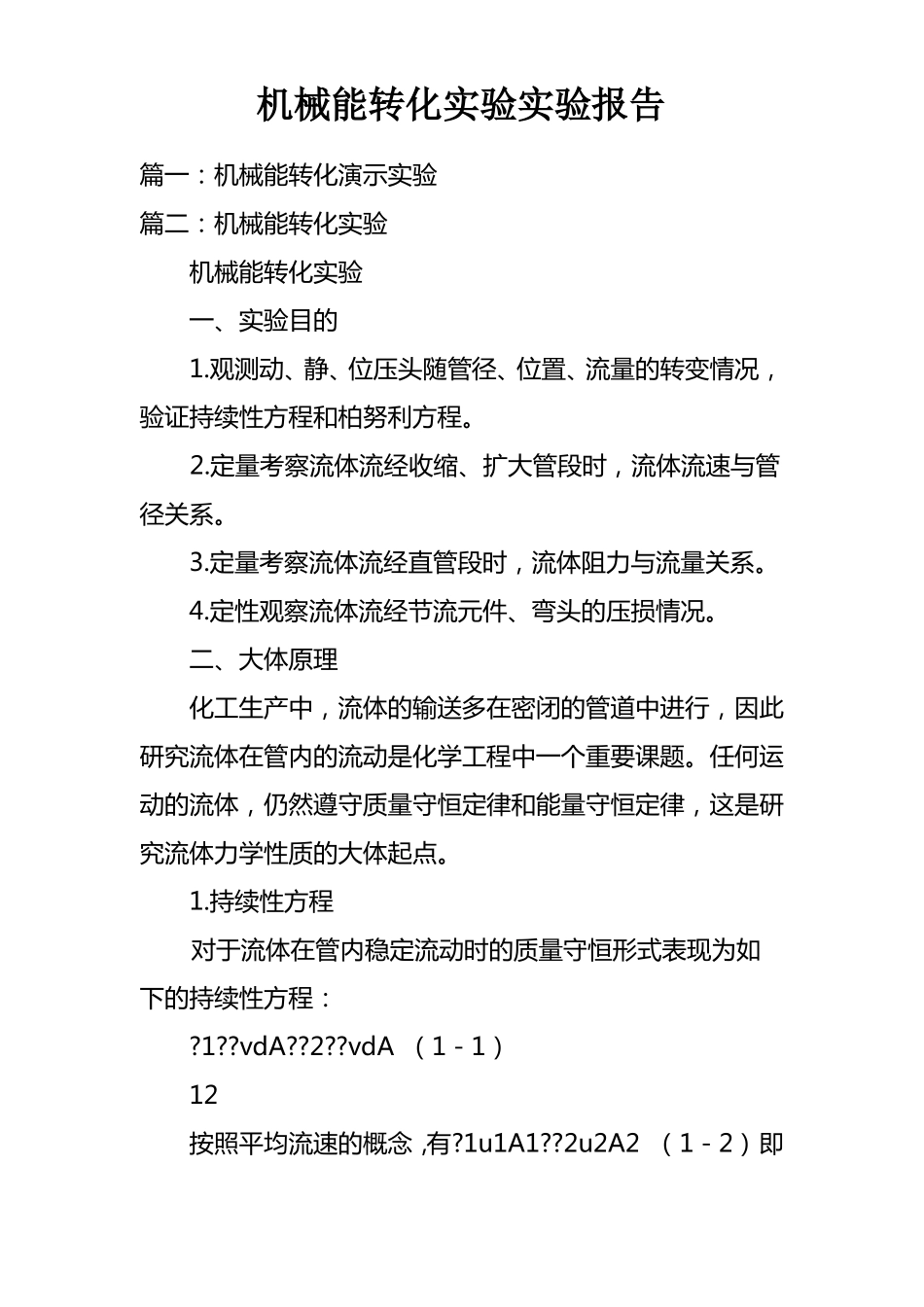

机械能转化实验实验报告篇一：机械能转化演示实验篇二：机械能转化实验机械能转化实验一、实验目的1.观测动、静、位压头随管径、位置、流量的转变情况，验证持续性方程和柏努利方程。2.定量考察流体流经收缩、扩大管段时，流体流速与管径关系。3.定量考察流体流经直管段时，流体阻力与流量关系。4.定性观察流体流经节流元件、弯头的压损情况。二、大体原理化工生产中，流体的输送多在密闭的管道中进行，因此研究流体在管内的流动是化学工程中一个重要课题。任何运动的流体，仍然遵守质量守恒定律和能量守恒定律，这是研究流体力学性质的大体起点。1.持续性方程对于流体在管内稳定流动时的质量守恒形式表现为如下的持续性方程：?1??vdA??2??vdA（1－1）12按照平均流速的概念，有?1u1A1??2u2A2（1－2）即m1?m2（1－3）而对均质、不可紧缩流体，?1??2?常数，则式（1－2）变成u1A1?u2A2（1－4）可见，对均质、不可紧缩流体，平均流速与流通截面积成反比，即面积越大，流速越小；反之，面积越小，流速越大。对圆管，A??d/4，d为直径，于是式（1－4）可转化为2u1d1?u2d2（1－5）222.机械能衡算方程运动的流体除遵循质量守恒定律之外，还应知足能量守恒定律，依此，在工程上可进一步取得十分重要的机械能衡算方程。对于均质、不可紧缩流体，在管路内稳定流动时，其机械能衡算方程（以单位质量流体为基准）为：upupz1?1?1?he?z2?2?2?hf（1－6）2g?g2g?g显然，上式中各项均具有高度的量纲，z称为位头，u/2g称为动压头（速度头），p/?g称为静压头（压力头），he称为外加压头，hf称为压头损失。关于上述机械能衡算方程的讨论：理想流体的柏努利方程无黏性的即没有黏性摩擦损失的流体称为理想流体，就是说，理想流体的hf?0，若此时又无外加功加入，则机械能衡算方程变成：222upupz1?1?1?z2?2?2（1－7）2g?g2g?g式（1－7）为理想流体的柏努利方程。该式表明，理想流体在流动进程中，总机械能维持不变。（2）若流体静止，则u?0，he?0，hf?0，于是机械能衡算方程变成22z1?p1p?z2?2（1－8）?g?g式（1－8）即为流体静力学方程，可见流体静止状态是流体流动的一种特殊形式。3.管内流动分析依照流体流动时的流速和其它与流动有关的物理量（例如压力、密度）是不是随时间而转变，可将流体的流动分成两类：稳定流动和不稳定流动。持续生产进程中的流体流动，多可视为稳定流动，在动工或停工阶段，则属于不稳定流动。流体流动有两种不同型态，即层流和湍流，这一现象最先是由雷诺（Reynolds）于1883年首先发现的。流体作层流流动时，其流体质点作平行于管轴的直线运动，且在径向无脉动；流体作湍流流动时，其流体质点除沿管轴方向作向前运动外，还在径向作脉动，从而在宏观上显示出紊乱地向各个方向作不规则的运动。流体流动型态可用雷诺准数（Re）来判断，这是一个无因次数群，故其值不会因采用不同的单位制而不同。但应当注意，数群中各物理量必需采用同一单位制。若流体在圆管内流动，则雷诺准数可用下式表示：Re?式中：Re—雷诺准数，无因次；du??（1－9）d—管子内径，m；u—流体在管内的平均流速，m／s；?—流体密度，kg／m3；μ—流体粘度；Pa·s。式（1－9）表明，对于必然温度的流体，在特定的圆管内流动，雷诺准数仅与流体流速有关。层流转变成湍流时的雷诺数称为临界雷诺数，用Rec表示。工程上一般以为，流体在直圆管内流动时，当Re≤XX时为层流；当Re>4000时，圆管内已形成湍流；当Re在XX至4000范围内，流动处于一种过渡状态，可能是层流，也可能是湍流，或是二者交替出现，这要视外界干扰而定，一般称这一Re数范围为过渡区。三、装置流程该装置为有机玻璃材料制作的管路系统，通过泵使流体循环流动。管路内径为30mm，节流件变截面处管内径为15mm。单管压力计1和2可用于验证变截面持续性方程，单管压力计1和3可用于比较流体经节流件后的能头损失，单管压力计3和4可用于比较流体经弯头和流量计后的能头损失及位能转变情况，单管压力计4和5可用于验证直管段雷诺数与流体阻力系数关系，单管压力计6与5配合利用，用于测定单管压力计5处的中心点速度。在本实验装置中设置了两种进了方式：一、高位...
