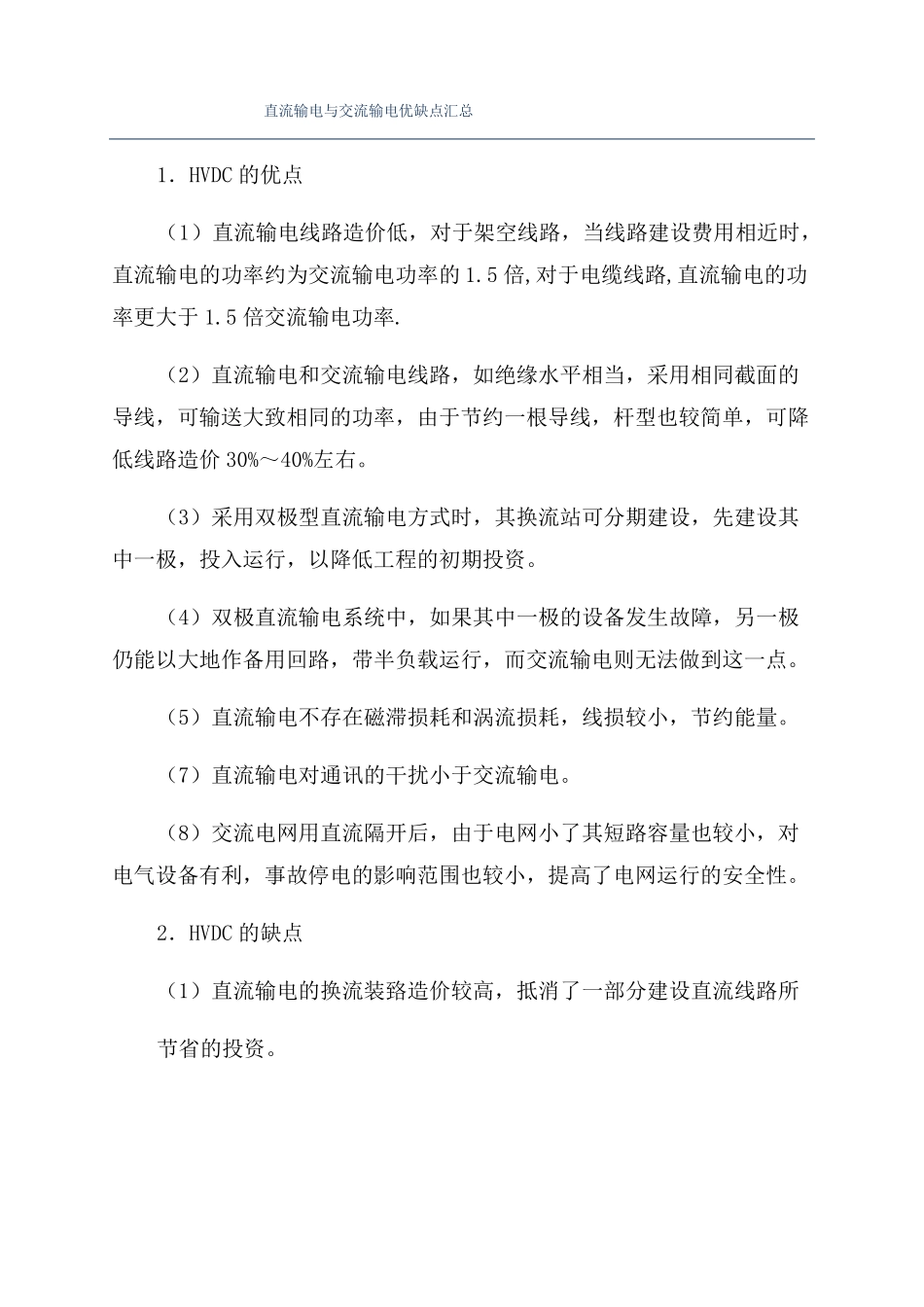

直流输电与交流输电优缺点汇总1．HVDC的优点（1）直流输电线路造价低，对于架空线路，当线路建设费用相近时，直流输电的功率约为交流输电功率的1.5倍,对于电缆线路,直流输电的功率更大于1.5倍交流输电功率.（2）直流输电和交流输电线路，如绝缘水平相当，采用相同截面的导线，可输送大致相同的功率，由于节约一根导线，杆型也较简单，可降低线路造价30%～40%左右。（3）采用双极型直流输电方式时，其换流站可分期建设，先建设其中一极，投入运行，以降低工程的初期投资。（4）双极直流输电系统中，如果其中一极的设备发生故障，另一极仍能以大地作备用回路，带半负载运行，而交流输电则无法做到这一点。（5）直流输电不存在磁滞损耗和涡流损耗，线损较小，节约能量。（7）直流输电对通讯的干扰小于交流输电。（8）交流电网用直流隔开后，由于电网小了其短路容量也较小，对电气设备有利，事故停电的影响范围也较小，提高了电网运行的安全性。2．HVDC的缺点（1）直流输电的换流装臵造价较高，抵消了一部分建设直流线路所节省的投资。（2）大容量换流装臵的本身是一个谐波源，会使电网的电压和电流波形产生畸变，因此在交流侧和直流侧均应装设滤波装臵，以抑制谐波分量。（3）HVDC线路两端的换流站都要消耗无功功率，需要装设约为输送功率40%～60%的并联电容器组进行补偿。（4）目前HVDC的电气设备，直流断路器尚在研制中，直流避雷器、直流电压、电流互感器以及线路上专用的直流绝缘子尚需依赖进口，由于生产批量不大，制造成本及价格较昂贵。交直流输电优缺点对比随着电力系统的扩大，输电功率的增加，输电距离增长，交流输电遇到了一些技术困难，现在直流输电作为解决输电技术困难的方向之一。交流输电遇到了什么困难，直流输电又有什么优点呢？导线不但有电阻，还有电感。较细的导线，电阻的作用超过电感.在输电功率大，输电导线横截面积大的情况下，对交流来说，感抗会超过电阻，但对稳定的支流则只有电阻，没有感抗。输电线一般是架空线，但跨过海峡给海岛输电时要用水下电缆，穿过人口密集的城市输电时要用地下电缆，电缆在金属芯线的外面包着一层绝缘皮，水和大地都是导体，被绝缘皮隔开的金属芯线和水（或大地）构成了电容器。在交流输电的情况下，这个电容对输电线路的末端（受电端）起旁路电容的作用，并且随着电缆增长而增大，旁路电容会增大到交流几乎送不出去的程度。这时交流输电已无实际意义，只能用直流输电，因为电容对稳定的直流不起作用。设想有甲、乙两台交流发电机给同一条电路供电，假如甲的是正的最大值时，乙恰好是负的最大值，它们发的电在电路里恰好互相抵消，电路无法工作。所以要电路正常工作，给同一条电路供电的所有发电机都必须同步运行，即同时达到正的最大值，同时达到负的最大值。现代的供电系统是把许多电站连成一个电力网，要使电力网内许多发电机同步运行，技术上是很困难的。直流输电就不存在同步问题。现代的直流输电，只是输电这个环节是直流，发电仍是交流。在输电线路的起端有专用的换流设备将交流变换为直流，在输电线路的末端也有专用换流设备将直流换为交流。目前换流设备存在着制造难、价格高等困难，有待研究解决。高压直流输电主要用于远距离大功率输电、海底电缆输电、非同步运行的交流系统之间的连络等方面。随着大型水电站的开发和坑口电站的建设，以及大电网的互相连接，远距离大功率的直流输电必将在我国得到发展。高压直流输电与高压交流输电相比，有下列优点：l)直流输电只要求2根导线，而交流输电要3根；2)无感抗、容抗、相位移和电压波动问题；3)由于没有感抗，在相同的送端电压情况下，传输相同的负荷到同一地点，直流输电线的电压降比交流输电的小，因此直流输电线路的电压调节特性要优于交流输电；4)直流系统中，导线的整个横截面都可以被利用；5)在相同的工作电压情况下，直流电网中的绝缘子上所承受的静电强度比交流电网中的小，因此直流线路的绝缘要求低；6)由于直流线路的电晕损失小，因此对通信线路的干扰较小；7)高压直流输电没有介质损耗，特别是在电缆情况下；8)由直流相联的2个电网之间不存在稳定和同步困难等...
