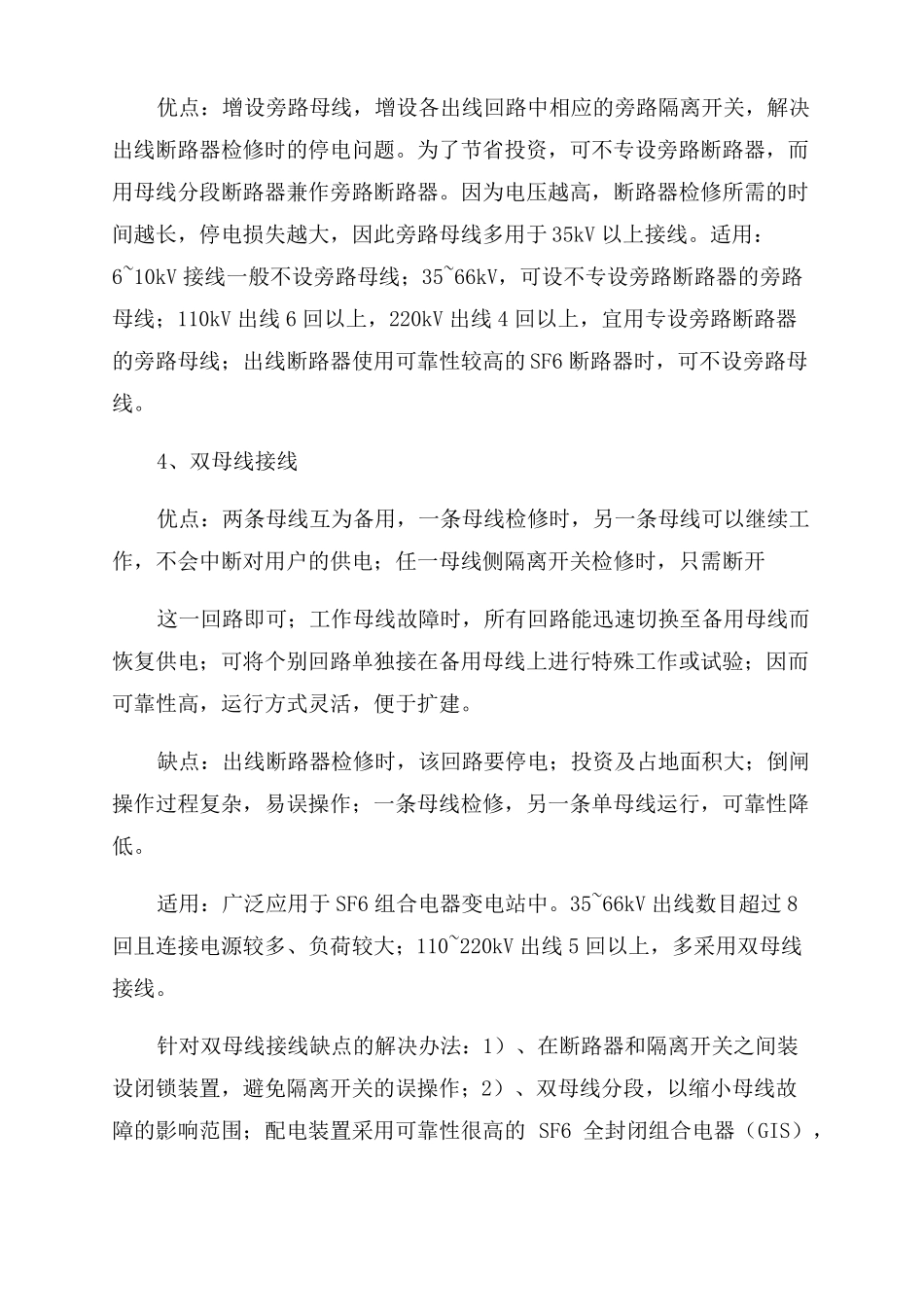

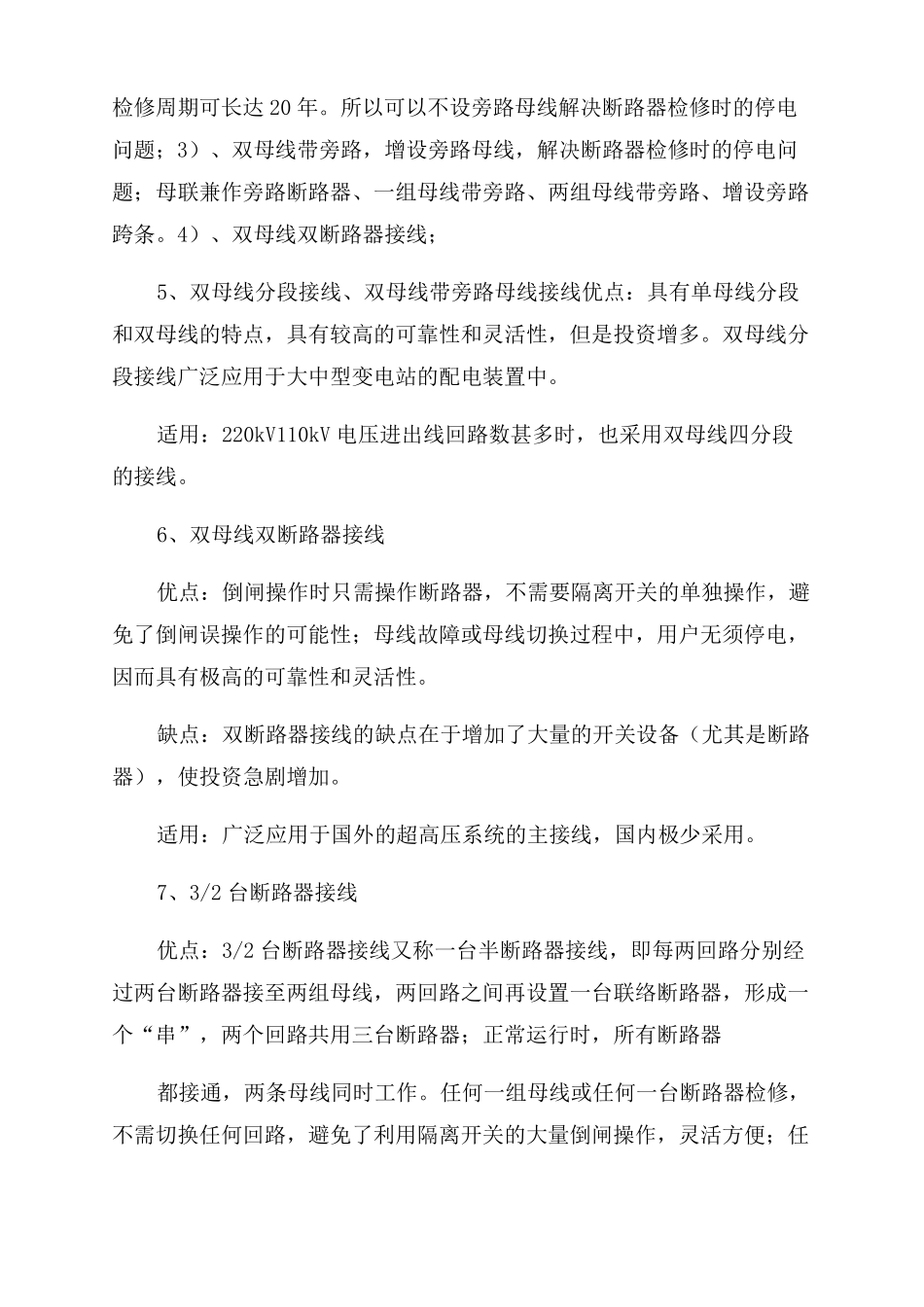

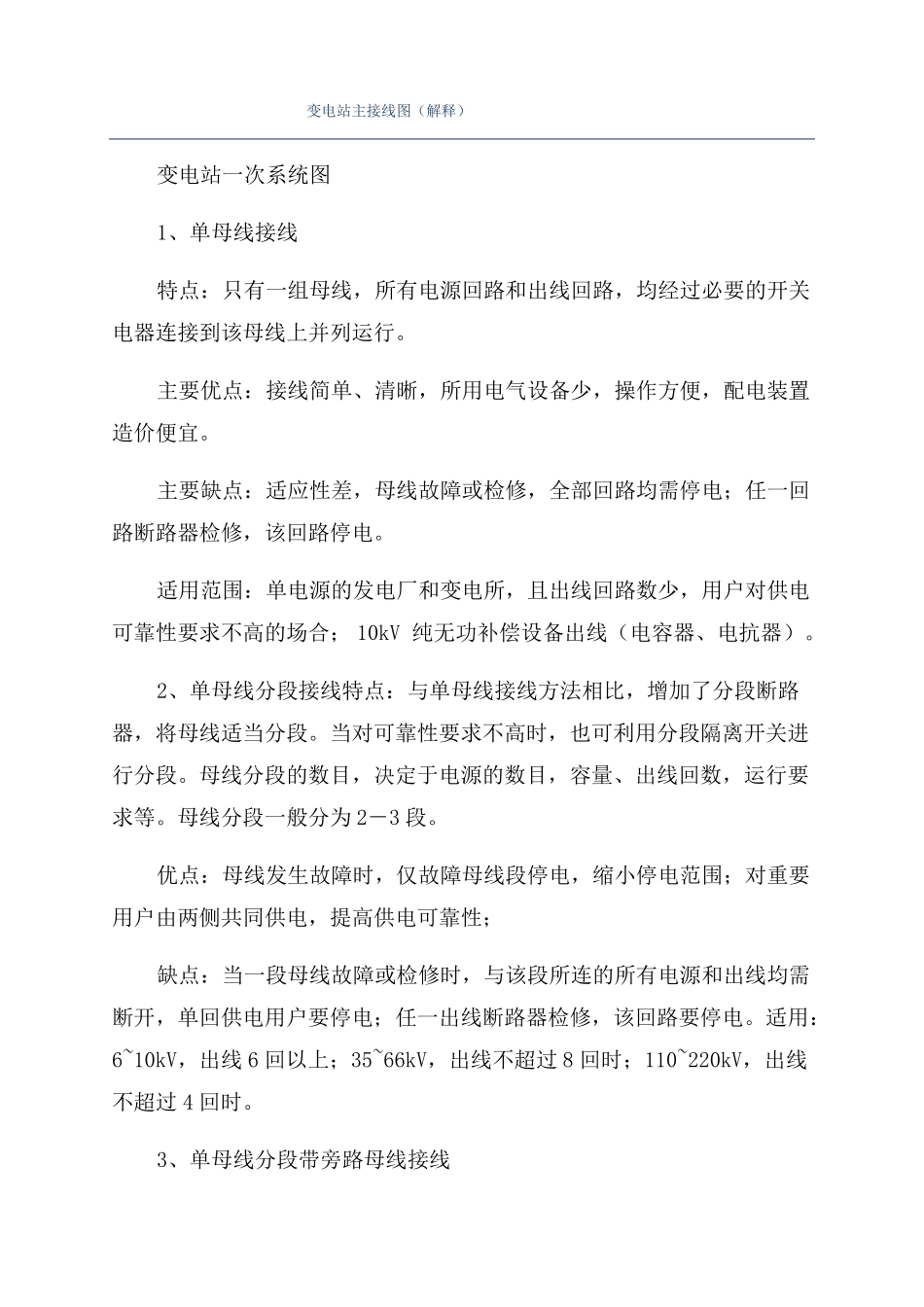

变电站主接线图（解释）变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。当对可靠性要求不高时，也可利用分段隔离开关进行分段。母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。母线分段一般分为2－3段。优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。缺点：出线断路器检修时，该回路要停电；投资及占地面积大；倒闸操作过程复杂，易误操作；一条母线检修，另一条单母线运行，可靠性降低。适用：广泛应用于SF6组合电器变电站中。35~66kV出线数目超过8回且连接电源较多、负荷较大；110~220kV出线5回以上，多采用双母线接线。针对双母线接线缺点的解决办法：1）、在断路器和隔离开关之间装设闭锁装置，避免隔离开关的误操作；2）、双母线分段，以缩小母线故障的影响范围；配电装置采用可靠性很高的SF6全封闭组合电器（GIS），检修周期可长达20年。所以可以不设旁路母线解决断路器检修时的停电问题；3）、双母线带旁路，增设旁路母线，解决断路器检修时的停电问题；母联兼作旁路断路器、一组母线带旁路、两组母线带旁路、增设旁路跨条。4）、双母线双断路器接线；5、双母线分段接线、双母线带旁路母线接线优点：具有单母线分段和双母线的特点，具有较高的可靠性和灵活性，但是投资增多。双母线分段接线广泛应用于大中型变电站的配电装置中。适用：220kV110kV电压进出线回路数甚多时，也采用双母线四分段的接线。6、双母线双断路器接线优点：倒闸操作时只需操作断路器，不需要隔离开关的单独操作，避免了倒闸误操作的可能性；母线故障或母线切换过程中，用户无须停电，因而具有极高的可靠性和灵活性。缺点：双断路器接线的缺点在于增加了大量的开关设备（尤其是断路器），使投资急剧增加。适用：广泛应用于国外的超高压系统的主接线，国内极少采用。7、3/2台断路器接线优点：3/2台断路器接线又称一台半断路器接线，即每两回路分别经过两台断路器接至两组母线，两回路之间再设置一台联络断路器，形成一个“串”，两个回路共用三台断路器；正常运行时，所有断路器都接通，两条母线同时工作。任何一组母线或任何一台断路器检修，不需切换任何回路，避免了利用隔离开关的大量倒闸操作，灵活方便；任何一组母线故障时，只需自动断开与该母线相连的断路器，任何回路不会停电；甚至在一组母线检修，另一组母线故障的情况下，功...
