家庭电路与家庭用电VIP专享VIP免费

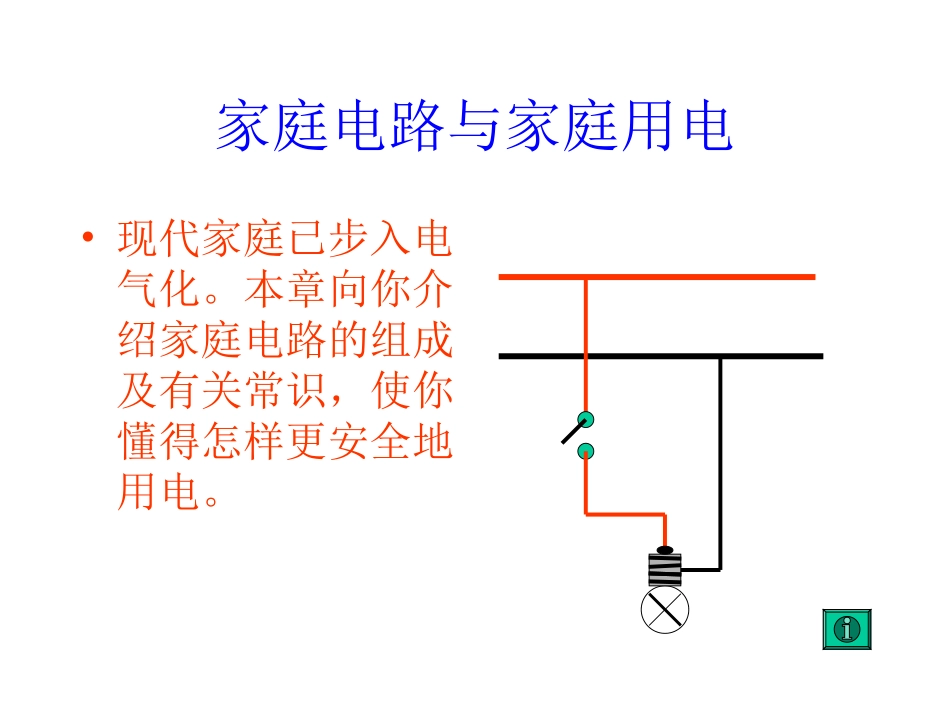

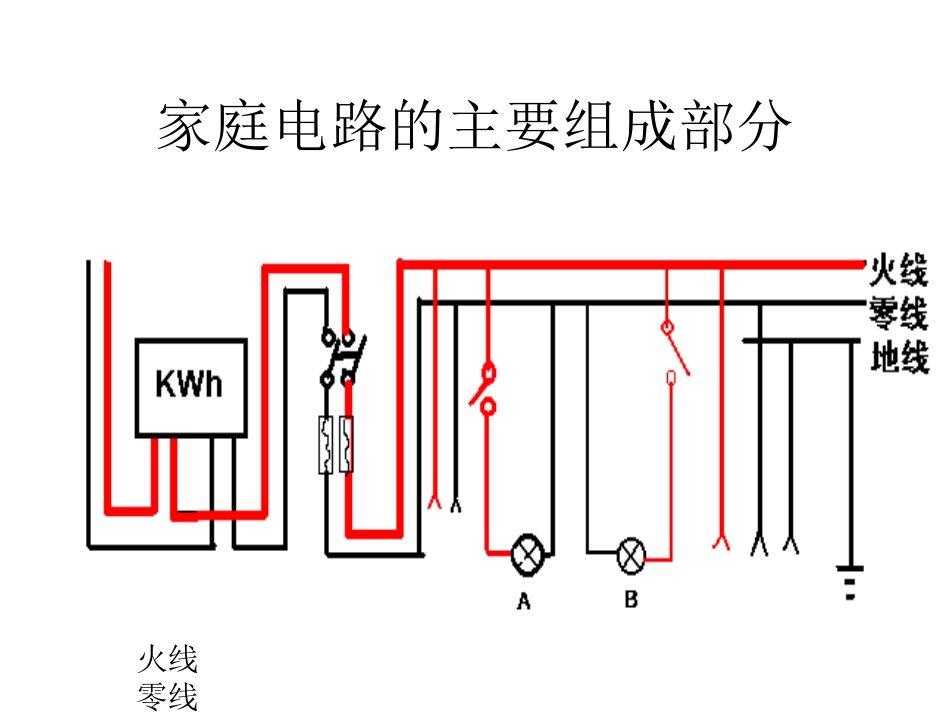

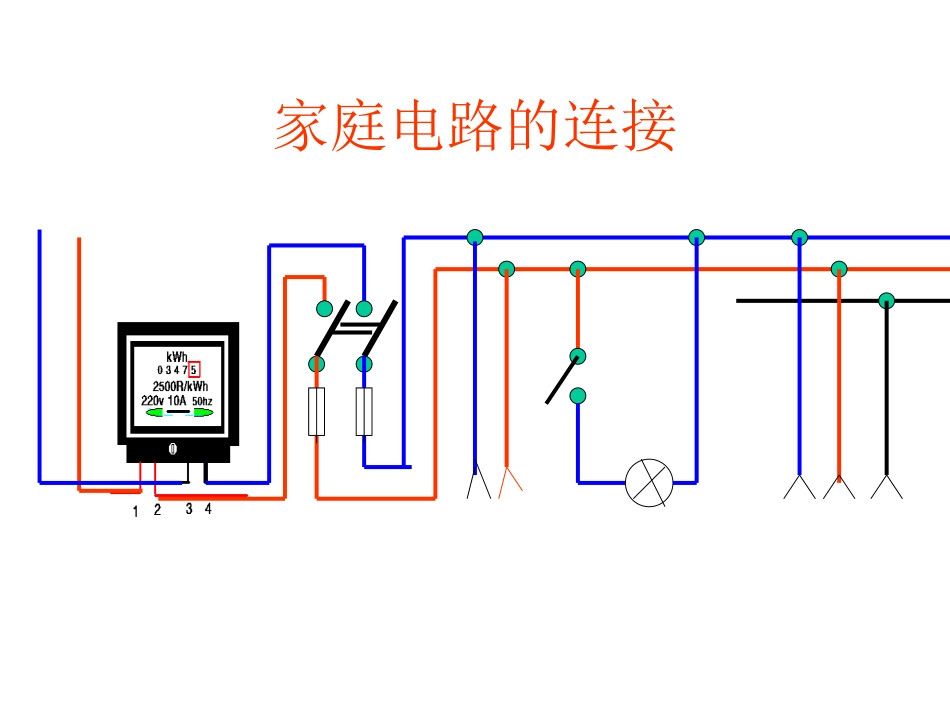

家庭电路与家庭用电•现代家庭已步入电气化。本章向你介绍家庭电路的组成及有关常识，使你懂得怎样更安全地用电。家庭电路的主要组成部分火线零线家庭电路的连接一、火线和零线•一般家庭电路有两根进户线，是从低压输电线上引下来的，一根叫火线，一根叫零线。火线和零线是家庭的电源。•零线------跟大地相通，与大地之间没有电压。•火线------跟零线之间的电压有220伏。•地线------有些电器的外壳还要加一根与大地相通的线叫地线。确保用户安全使用电器。•请问同学们：我们怎样区分火线与零线呢？测电笔的构造及使用•一、你知道测电笔是如何构造的吗？答•二、你知道如何正确使用测电笔吗？答图1图•三、使用测电笔时应注意什么？•答：在使用测电笔测量时，千万不能将手与笔尖金属体接触。为什么？思考与讨论•1、火线和零线的含义是什么？答•2、测电笔的正确握笔法与错误握笔法的主要区别在哪里？答•3、怎样用测电笔来辨别火线和零线？答•4、手指不能与测电笔的笔尖金属体接触是什么原因？答•5、正确使用测电笔时，当笔尖金属体接触火线，氖管为什么会发光？答图•6、使用测电笔时，手为什么要与笔尾金属体接触？答•7、正确使用测电笔时，笔尖金属体接触零线，氖管为什么不会发光？答图二、电能表、闸刀开关及其它•电能表是测量并计录用户使用电能多少的仪表，电表组的工作同志依据表上的读数来收取电费。•电能表是怎样接入电路的呢？图•闸刀开关有什么用？怎样安装？安装•家庭电路要装熔丝，为什么？观察与思考•1、电能表上有几个接线柱？其中哪两个接线柱分别接进户线中的火线与零线？接用电器的火线、零线是分别从电能表上哪两个接线柱接出的？表答•2、闸刀开关的静触头应安装在上方还是下方？为什么？答•3、熔断器应安装在闸刀开关的前面还是后面？为什么？答•4、支路开关应接在火线上还是接在零线上？为什么？答•7、两眼插座上的哪一眼接火线，哪一眼接零线？三眼插座上的哪一眼接火线、地线、零线？答•5、各盏照明电灯之间的连接是串联还是并联？能否将各盏电灯串联连接？答•6、插座和照明电灯之间的连接是串联还是并联？课堂练习•请指出下列家庭电路连接中的错误：
