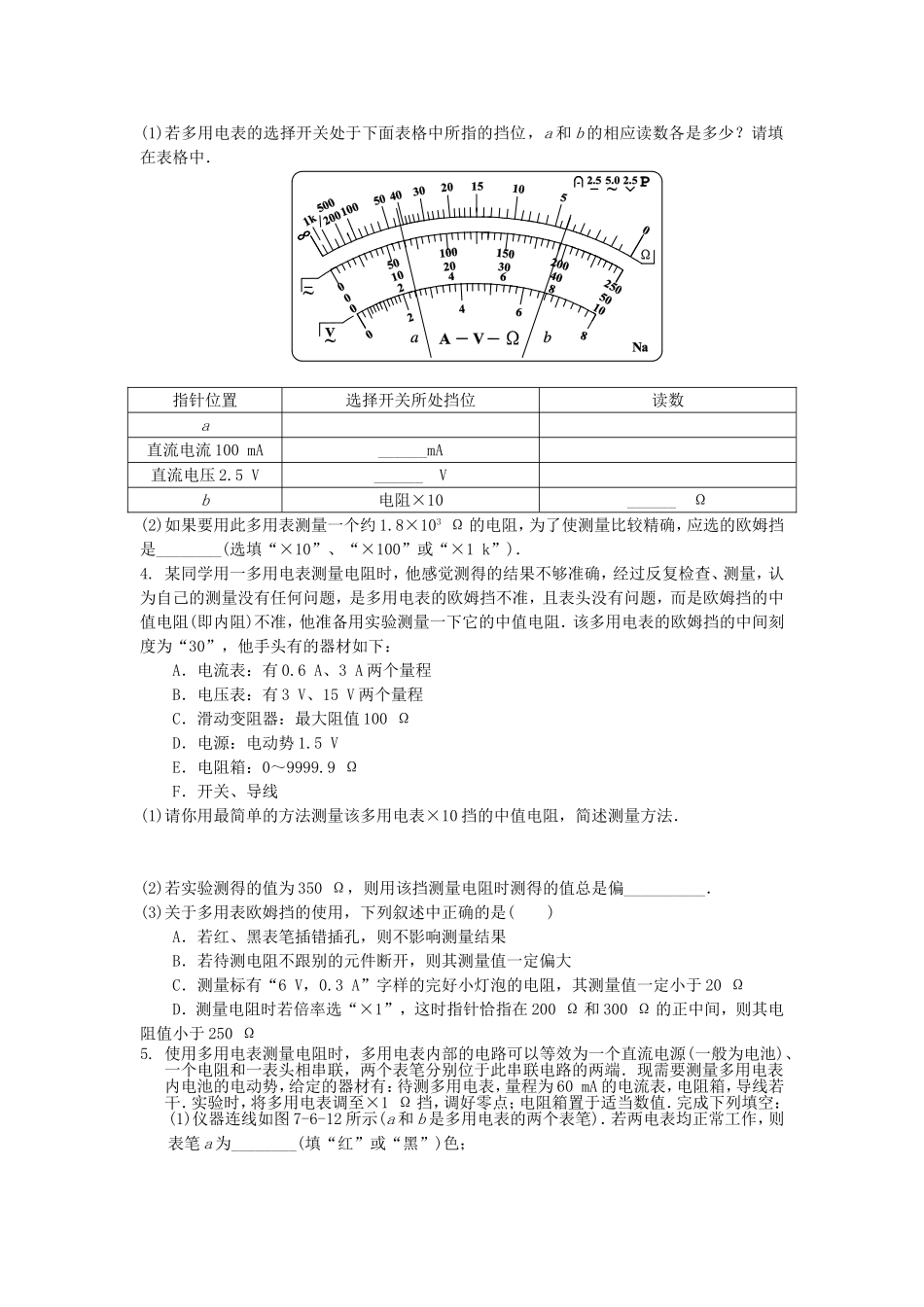

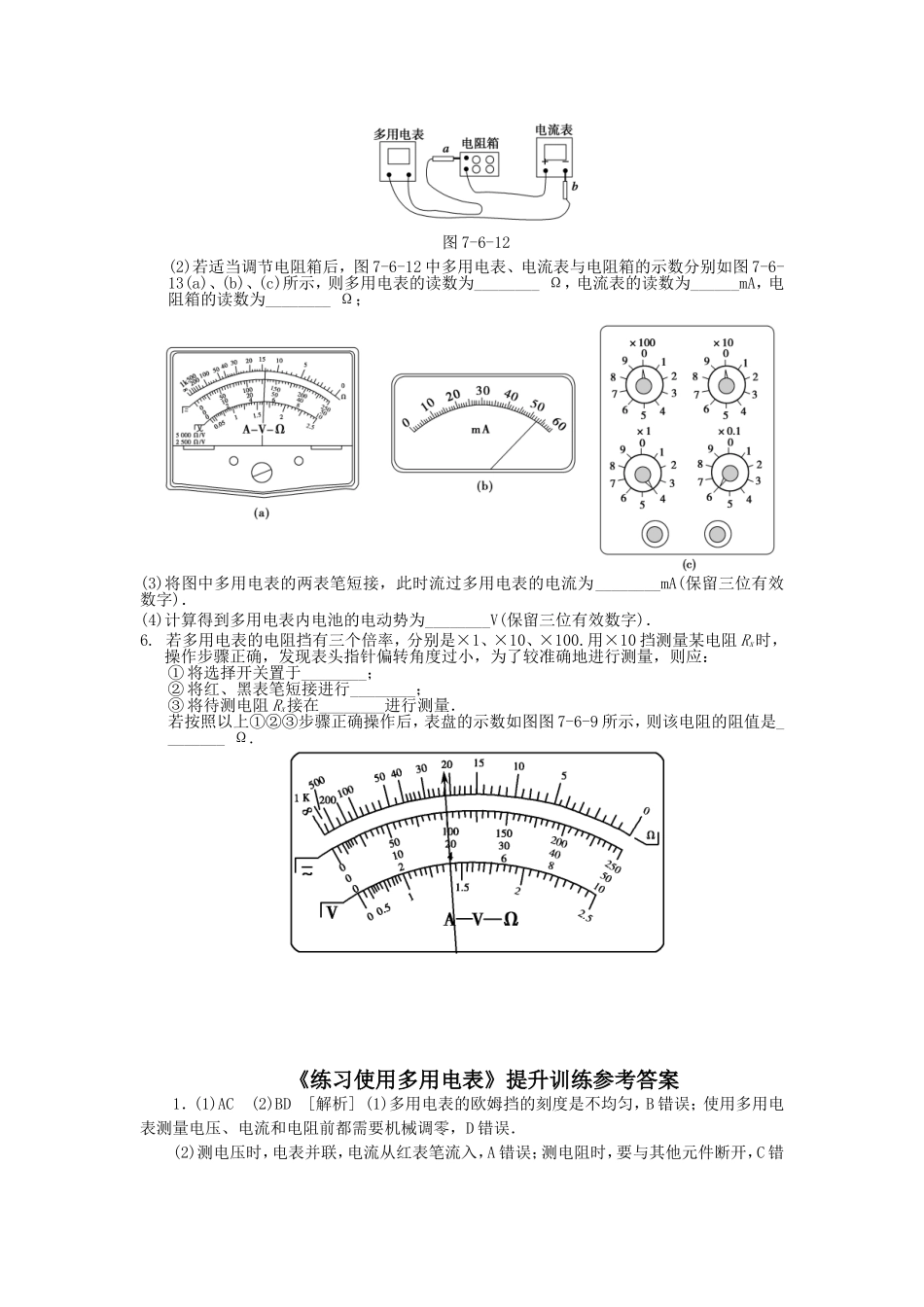

《练习使用多用电表》提升训练命题人：钟兰键1.模拟关于多用电表的使用，(1)下列说法中正确的是()A．多用电表的欧姆挡的每一量程的测量范围从0～∞B．若选择开关扳在欧姆挡上的×1挡上，准确调零后，测量电阻，指针恰指在刻度30和50的正中央，则待测电阻的阻值正好为40ΩC．若多用电表内没有安装电池，就不能直接用来测量电阻D．只有在测量电阻时，才需要进行机械调零(2)下列操作正确的是__________．A．测电压时，应按下图甲连接方式测量B．测电流时，应按下图乙连接方式测量C．测电阻时，应按下图丙连接方式测量D．测二极管的正向电阻时，应按下图丁连接方式测量2.多用电表是实验室和生产实际中常用的测量仪器．使用多用电表测量某段导体的电阻．(1)主要的操作过程分以下三个步骤，请填写第②步操作．①将红、黑表笔分别插入多用电表的“＋”“－”插孔，选择电阻挡“×10”；②____________________________________；③把红、黑表笔分别与导体的两端相接，读取导体的电阻．(2)采用上述的操作步骤后，多用表的示数如图S8－2所示．则该段导体的电阻测量值为________Ω.3.用多用电表进行了几次测量，指针分别处于a、b位置，如图所示．(1)若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数各是多少？请填在表格中．指针位置选择开关所处挡位读数a直流电流100mA______mA直流电压2.5V______Vb电阻×10______Ω(2)如果要用此多用表测量一个约1.8×103Ω的电阻，为了使测量比较精确，应选的欧姆挡是________(选填“×10”、“×100”或“×1k”)．4.某同学用一多用电表测量电阻时，他感觉测得的结果不够准确，经过反复检查、测量，认为自己的测量没有任何问题，是多用电表的欧姆挡不准，且表头没有问题，而是欧姆挡的中值电阻(即内阻)不准，他准备用实验测量一下它的中值电阻．该多用电表的欧姆挡的中间刻度为“30”，他手头有的器材如下：A．电流表：有0.6A、3A两个量程B．电压表：有3V、15V两个量程C．滑动变阻器：最大阻值100ΩD．电源：电动势1.5VE．电阻箱：0～9999.9ΩF．开关、导线(1)请你用最简单的方法测量该多用电表×10挡的中值电阻，简述测量方法．(2)若实验测得的值为350Ω，则用该挡测量电阻时测得的值总是偏__________．(3)关于多用表欧姆挡的使用，下列叙述中正确的是()A．若红、黑表笔插错插孔，则不影响测量结果B．若待测电阻不跟别的元件断开，则其测量值一定偏大C．测量标有“6V，0.3A”字样的完好小灯泡的电阻，其测量值一定小于20ΩD．测量电阻时若倍率选“×1”，这时指针恰指在200Ω和300Ω的正中间，则其电阻值小于250Ω5.使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图7-6-12所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；图7-6-12(2)若适当调节电阻箱后，图7-6-12中多用电表、电流表与电阻箱的示数分别如图7-6-13(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的读数为______mA，电阻箱的读数为________Ω；(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________mA(保留三位有效数字)．(4)计算得到多用电表内电池的电动势为________V(保留三位有效数字)．6.若多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻Rx时，操作步骤正确，发现表头指针偏转角度过小，为了较准确地进行测量，则应：①将选择开关置于________；②将红、黑表笔短接进行________；③将待测电阻Rx接在________进行测量．若按照以上①②③步骤正确操作后，表盘的示数如图图7-6-9所示，则该电阻的阻值是________Ω.《练习使用多用电表》提升训练参考答案1．(1)AC(2)BD[解析](1)多用电表的欧姆挡的刻度是不均匀，B错误；使用多用电表测量电压、电流和电阻前都需要机械调零，...
