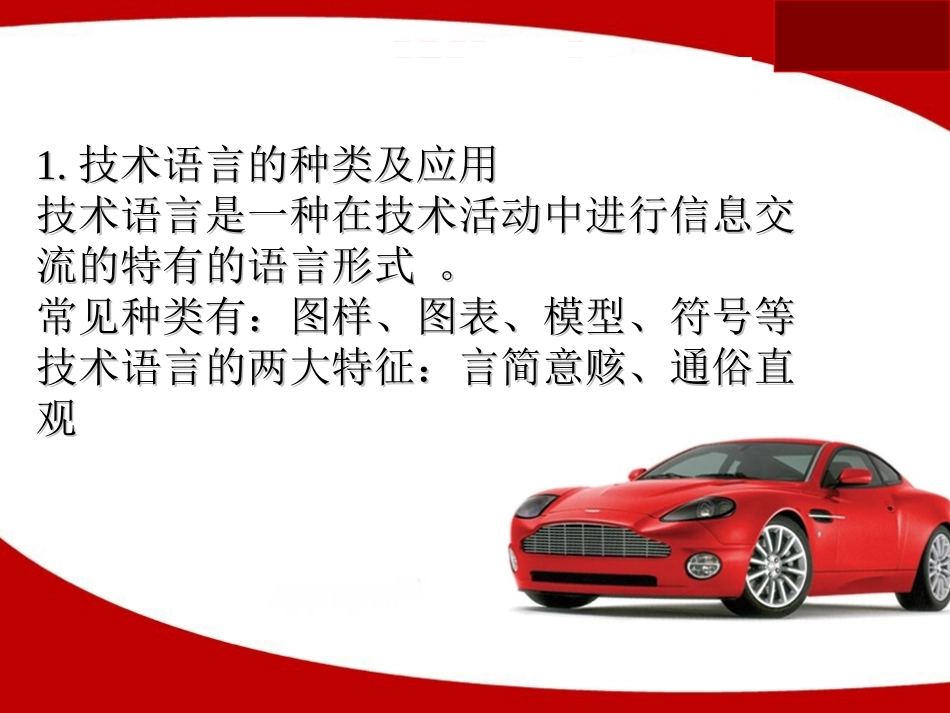

一设计表现图1.1.技术语言的种类及应用技术语言的种类及应用技术语言是一种在技术活动中进行信息交技术语言是一种在技术活动中进行信息交流的特有的语言形式。流的特有的语言形式。常见种类有：图样、图表、模型、符号等常见种类有：图样、图表、模型、符号等技术语言的两大特征：言简意赅、通俗直技术语言的两大特征：言简意赅、通俗直观观2-1握笔姿势2-2徒手绘图2-32-3网格法徒手图（略）网格法徒手图（略）2-42-4基本图形的画法（自练）基本图形的画法（自练）2-52-5直线与曲线的连接2-62-6草图的绘制步骤，详细参看草图的绘制步骤，详细参看P115P11522、草图的绘制、草图的绘制透视效果图更能真实地表现产品的式样、透视效果图更能真实地表现产品的式样、质地和空间效果等。让人感觉更直观明了，质地和空间效果等。让人感觉更直观明了，更利于了解产品的内部结构和色彩效果。更利于了解产品的内部结构和色彩效果。33、透视效果图的识读、透视效果图的识读44、正等轴测图、正等轴测图平面结构形体的正等轴测图的绘制平面结构形体的正等轴测图的绘制120°120°120°XYZO120°120°120°XYZO(30°正等轴测图轴线画法OYXZ绘制步骤：1、利用角尺A作水平辅助线段。2、角尺A不动，利用角尺B作水平线段垂线Z轴交于O。3、角尺A、B水平上移，利用角尺A（30°）斜边从O点引出X轴。4、使用方法3作出Y轴。5、擦除辅助线段；绘制箭头；进行轴线标注。120°XYZO正等轴测图绘制方法一2020202030301、作正等轴测轴，根据形体尺寸在X轴上画其长；在Y轴上画其宽；在Z轴上画其高。2、分别过X、Y轴20处点分别作Y、X轴平行线，作出立方体底面。3、分别过立方体底面各顶点作Z轴平行线高度都为30。连接各顶点作出立方体。4、擦除轴线及不看见轮廓线，加深立方体可见轮廓线。绘制步骤：注意：在X、Y、Z轴上各产生0.82的变形量，但在实际绘图中，其变形量通常规定为1，即不产生变形。长宽高注意三角尺的配合运用坐标法（例：作20×20×30立方体）正等轴测图绘制方法三叠加法XYZO常见的技术图样1.正投影与三视图中心投影法投射线投射中心物体投影面投影物体位置改变，投影大小也改变1、斜投影法2、正投影法平行投影法ABCDABCDcabdabcd•有时我们会发现，不同形状的物体在某个投影面所得到的投影完全相同。VHW建立三面投影体系投影面V面:正立投影面H面:水平投影面W面:侧立投影面三面投影体系的建立与名称三个投影面互相垂直主视图：从前向后看，即得V面上的投影左视图：从左向右看，即得在W面上的投影，俯视图：从上向下看，即得在H面上的投影V面：主视图H面：俯视图W面：左视图VHW立方体的投影Wv主视图HV三视图的形成三视图的形成H俯视图W左视图俯视图左视图三视图的形成及投影规律三视图的形成及投影规律主视图展开图三视图的投影规律•在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。•在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。•在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。请看演示：三视图形成视图圆柱二、圆柱体立体投影1、圆柱体在主视图上的投影为长方形3、圆柱体在左视图上的投影为长方形2、圆柱体在俯视图上的投影为圆形主视图俯视图zxy左视图三、圆柱体三视图1、俯视图圆周线为圆柱面在俯视图上的投影积聚线2、主视图最左、右两直线为圆柱体的最左、右轮廓素线；主视图最上、下两直线为圆柱体最上、下两圆面在主视图上的投影3、左视图最前、后两直线为圆柱体最前、后两轮廓素线在左视图的投影；最上、下两直线为圆柱体上、下两平面的投影球体球体主左俯圆锥体正六棱柱正六棱柱2、形体的尺寸标注•四个基本的要求：正确（符合国家标准）、完整（不重复、不遗漏）、清晰、合理•尺寸三要素：•（1）尺寸界线•尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心处引出，也可利用轮廓线、轴线或对称中心作尺寸线。•（2）尺寸线•尺寸线用细实线绘制。尺寸线必须单独画出，不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。•（3）尺寸数字•图...
