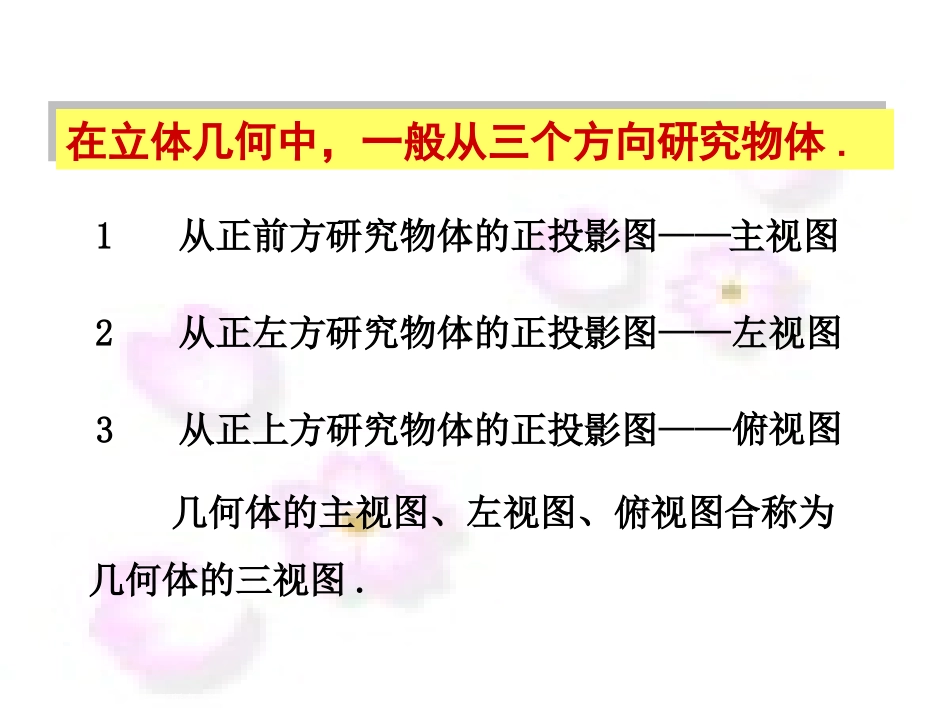

Copyright2004-2009版权所有盗版必究§3§3三视图三视图第一章第第一章第33节第节第11课时课时授课教师：授课教师：zhangxunanzhangxunanCopyright2004-2009版权所有盗版必究在立体几何中，一般从三个方向研究物体.在立体几何中，一般从三个方向研究物体.1从正前方研究物体的正投影图——2从正左方研究物体的正投影图——3从正上方研究物体的正投影图——几何体的主视图、左视图、俯视图合称为几何体的三视图.主视图左视图俯视图Copyright2004-2009版权所有盗版必究Copyright2004-2009版权所有盗版必究汽车设计图纸Copyright2004-2009版权所有盗版必究复习回顾复习回顾问题：怎么画三视图？（1）确定方向；（1）三个视图摆好位置示意长对正，高平齐，宽相等；（2）可见的边界轮廓线用实线，不可见边界轮廓线用虚线.1基本步骤是：（2）开始作图.2作图过程中应该注意的是：Copyright2004-2009版权所有盗版必究“三视图”知多少回顾与思考33左视图俯视图画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.长高宽主视图Copyright2004-2009版权所有盗版必究实物的三视图你能想象出下面各几何体的主视图,左视图,俯视图吗？正三棱柱四棱柱我思我进步11你能画出它们主视图,左视图,俯视图吗？Copyright2004-2009版权所有盗版必究三视图主视图左视图俯视图老师提示:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.画三视图要认真准确,特别是宽相等.空间想象力22主视图左视图俯视图宽宽Copyright2004-2009版权所有盗版必究“三视图”空间想象力22已知某四棱柱的俯视图如图所示,尝试画出它的主视图和左视图,并与同伴交流.俯视图主视图左视图Copyright2004-2009版权所有盗版必究合作探究合作探究主视图左视图俯视图俯视图主视图左视图Copyright2004-2009版权所有盗版必究合作探究合作探究俯视图主视图左视图俯视图主视图左视图Copyright2004-2009版权所有盗版必究反思联系与发展反思联系与发展画三视图？确定方向；（1）三个视图摆好位置示意长对正，高平齐，宽相等；（2）可见的边界轮廓线用实线，不可见边界轮廓线用虚线.1基本步骤是：开始作图.2作图过程中应该注意的是：（1）（2）（2）（3）（1）生成方式；简单组合体简单几何体Copyright2004-2009版权所有盗版必究挑战自我,合作交流挑战自我,合作交流下图是一个工业轴承架的模型，画出它的三视图（通孔）主视左视俯视主视图左视图俯视图解：该物体由两个长方体和一个半圆柱拼接，并挖去了三个圆柱（形成通孔）而形成.Copyright2004-2009版权所有盗版必究课堂小结课堂小结画简单组合体三视图的基本步骤和应该注意的规则（1）生成方式；（2）确定方向；（1）三个视图摆好位置示意长对正，高平齐，宽相等；（2）可见的边界轮廓线用实线，不可见边界轮廓线用虚线.1基本步骤是：（3）开始作图.2作图过程中应该注意的是：课外作业：课本第16页练习题第2题Copyright2004-2009版权所有盗版必究思考题思考题主视如下图所示的物体，你能画出它的三视图吗？主视图俯视左视俯视图左视图Copyright2004-2009版权所有盗版必究课堂小结课堂小结画简单组合体三视图的基本步骤和应该注意的规则（1）生成方式；（2）确定方向；（1）三个视图摆好位置示意长对正，高平齐，宽相等；（2）可见的边界轮廓线用实线，不可见边界轮廓线用虚线.1基本步骤是：（3）开始作图.2作图过程中应该注意的是：课外作业：课本第16页练习题第2题Copyright2004-2009版权所有盗版必究谢谢大家谢谢大家
