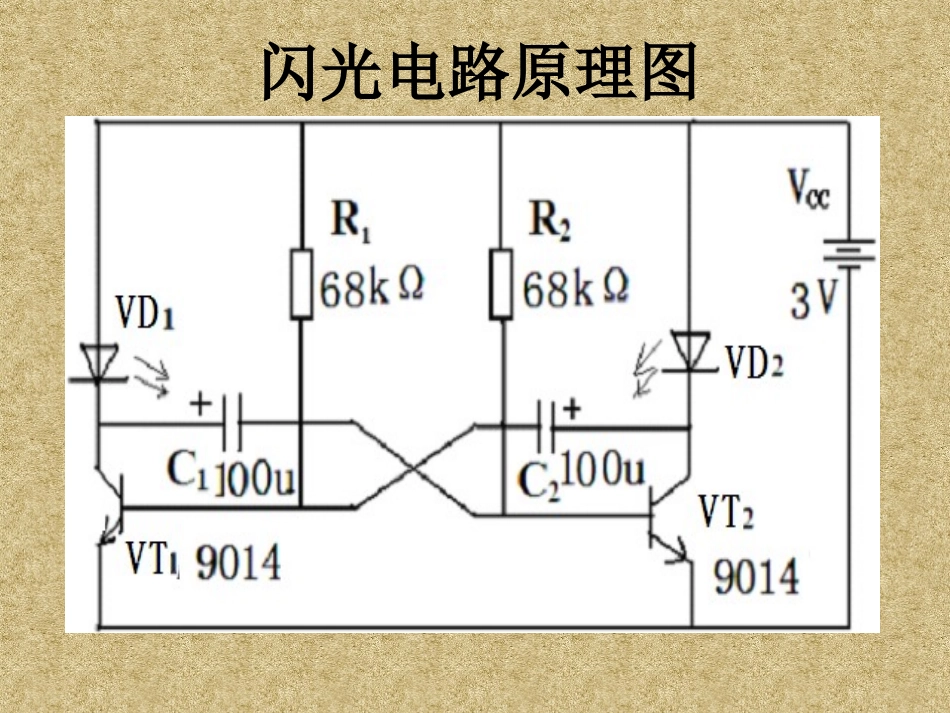

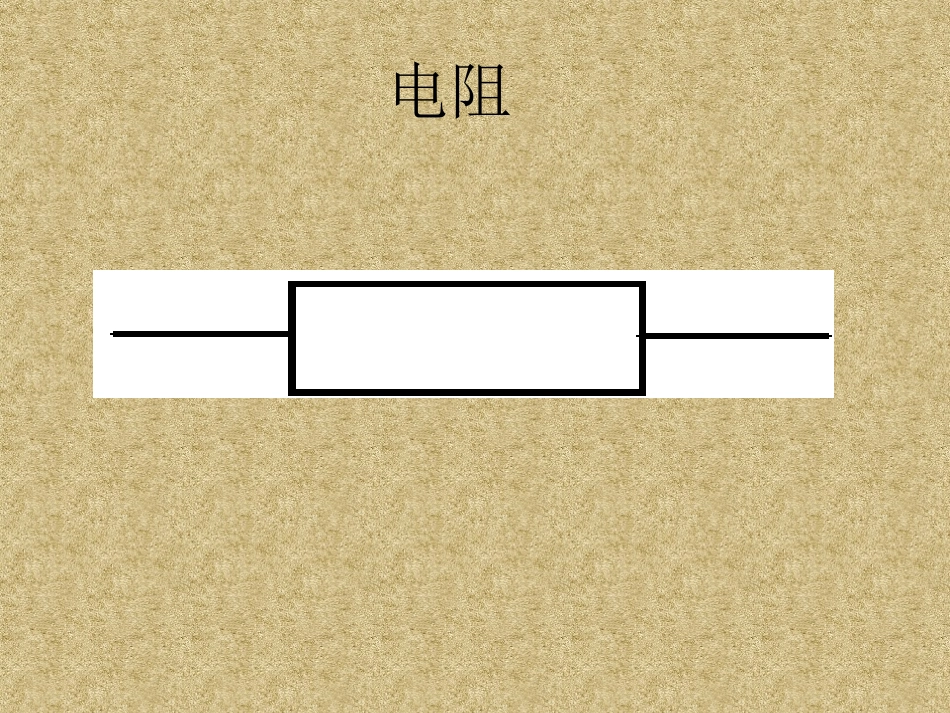

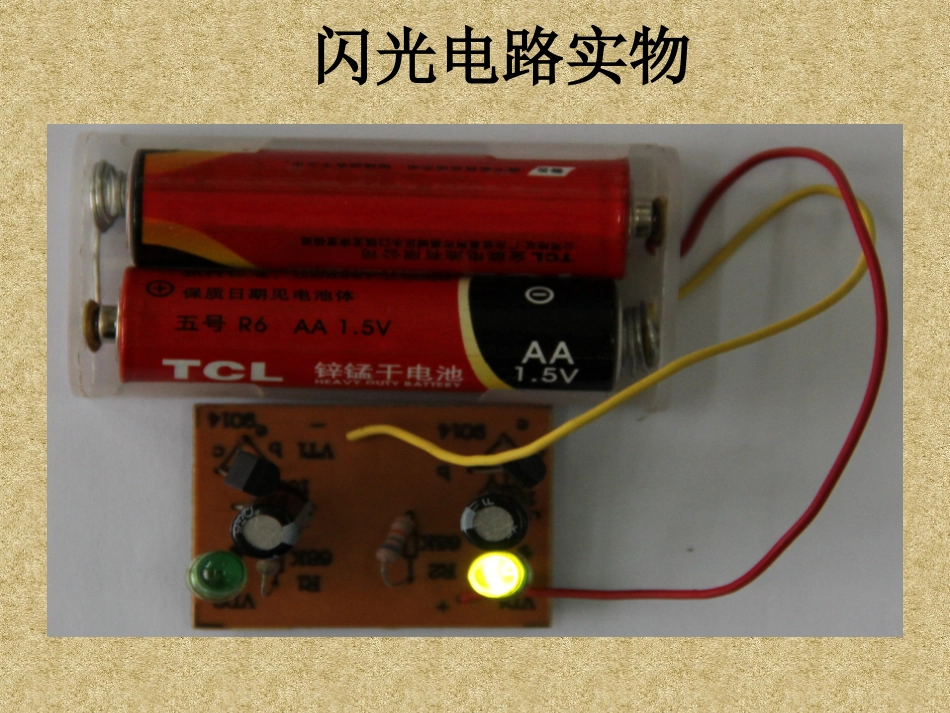

闪光电路原理图闪光电路实物电阻发光二极管发光二极管发光二极管发光二极管电解电容电解电容三极管三极管实物面包板识图训练（一）1、和电源正极连接在一起的元器件有：发光二极管VD1的正极、电阻R1的一端、电阻R2的一端、发光二极管VD2正极。2、和电源负极连接在一起的元器件有：3、和三极管VT1基极连接在一起的元器件有：识图训练（二）4、和三极管VT2集电极连接在一起的元器件有：5、和三极管VT1基极连接在一起的元器件有：6、和三极管VT2集电极连接在一起的元器件有：器材及设备面包板（一块）电阻器68K（2只）发光二极管（2只）电解电容100μF（2只）三极管9014（2只）连接导线（5段）镊子（1只）电源平台。任务评价1、电路功能正常，连接美观，能正确通电。------90至100分2、电路功能正常，连接美观，但通电方法不够正确。3、电路功能正常，连接复杂，通电方法基本正确。------80分4、电路功能基本正常。------60分总结
