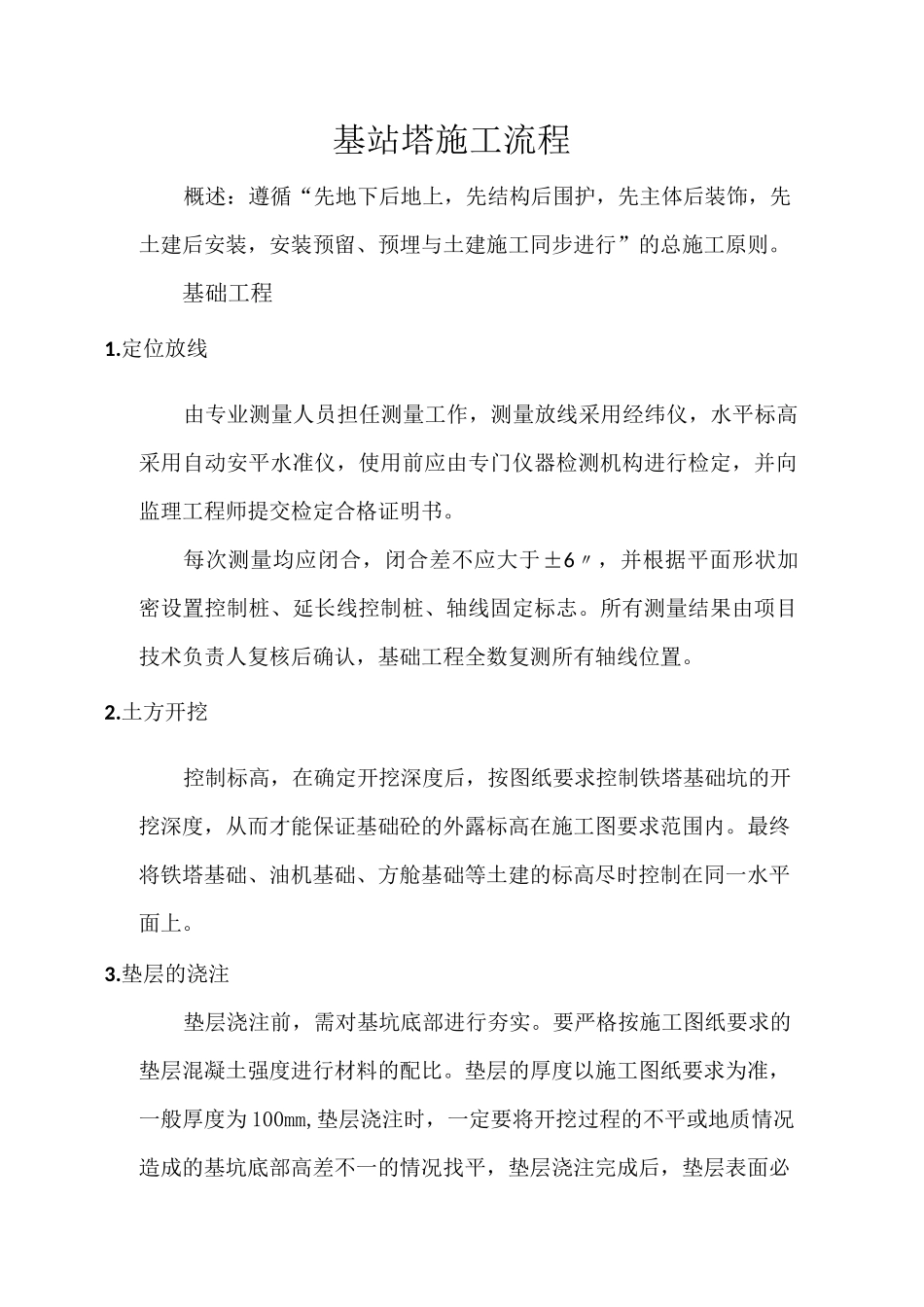

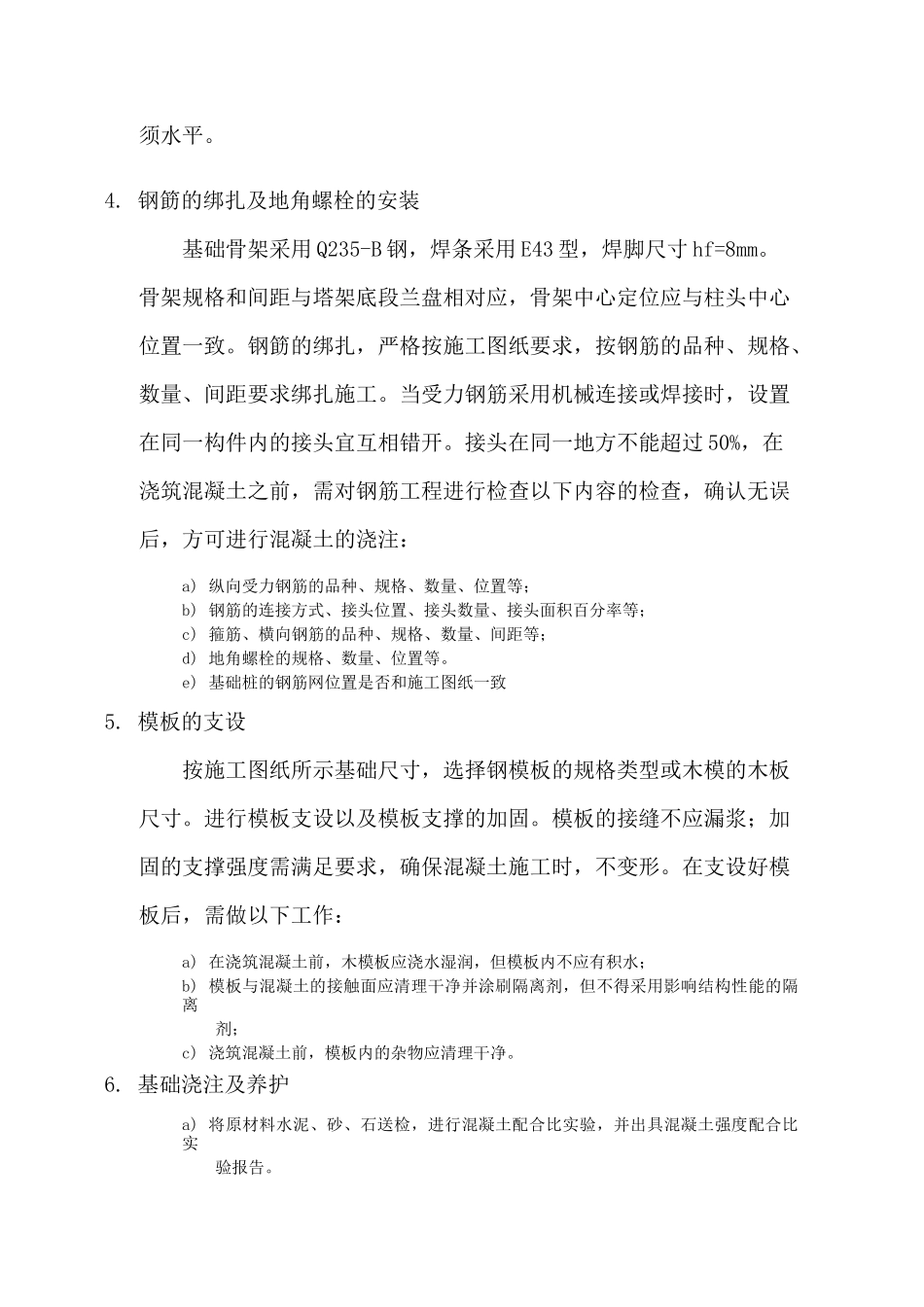

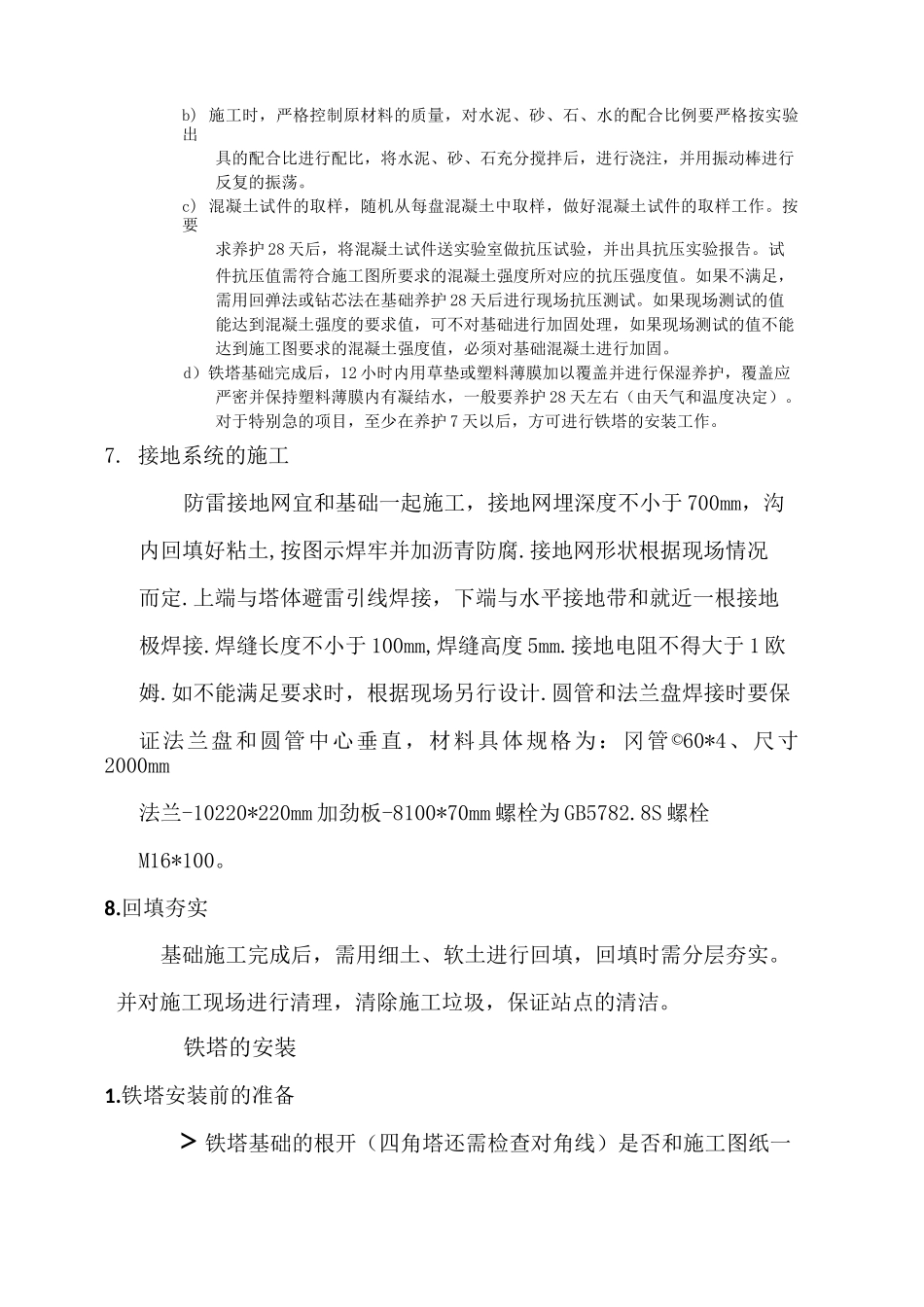

基站塔施工流程概述：遵循“先地下后地上，先结构后围护，先主体后装饰，先土建后安装，安装预留、预埋与土建施工同步进行”的总施工原则。基础工程1.定位放线由专业测量人员担任测量工作，测量放线采用经纬仪，水平标高采用自动安平水准仪，使用前应由专门仪器检测机构进行检定，并向监理工程师提交检定合格证明书。每次测量均应闭合，闭合差不应大于±6〃，并根据平面形状加密设置控制桩、延长线控制桩、轴线固定标志。所有测量结果由项目技术负责人复核后确认，基础工程全数复测所有轴线位置。2.土方开挖控制标高，在确定开挖深度后，按图纸要求控制铁塔基础坑的开挖深度，从而才能保证基础砼的外露标高在施工图要求范围内。最终将铁塔基础、油机基础、方舱基础等土建的标高尽时控制在同一水平面上。3.垫层的浇注垫层浇注前，需对基坑底部进行夯实。要严格按施工图纸要求的垫层混凝土强度进行材料的配比。垫层的厚度以施工图纸要求为准，一般厚度为100mm,垫层浇注时，一定要将开挖过程的不平或地质情况造成的基坑底部高差不一的情况找平，垫层浇注完成后，垫层表面必须水平。4.钢筯的绑扎及地角螺栓的安装基础骨架采用Q235-B钢，焊条采用E43型，焊脚尺寸hf=8mm。骨架规格和间距与塔架底段兰盘相对应，骨架中心定位应与柱头中心位置一致。钢筯的绑扎，严格按施工图纸要求，按钢筋的品种、规格、数量、间距要求绑扎施工。当受力钢筋采用机械连接或焊接时，设置在同一构件内的接头宜互相错开。接头在同一地方不能超过50%，在浇筑混凝土之前，需对钢筋工程进行检查以下内容的检查，确认无误后，方可进行混凝土的浇注：a)纵向受力钢筋的品种、规格、数量、位置等；b)钢筋的连接方式、接头位置、接头数量、接头面积百分率等；c)箍筋、横向钢筋的品种、规格、数量、间距等；d)地角螺栓的规格、数量、位置等。e)基础桩的钢筋网位置是否和施工图纸一致5.模板的支设按施工图纸所示基础尺寸，选择钢模板的规格类型或木模的木板尺寸。进行模板支设以及模板支撑的加固。模板的接缝不应漏浆；加固的支撑强度需满足要求，确保混凝土施工时，不变形。在支设好模板后，需做以下工作：a)在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；b)模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能的隔离剂；c)浇筑混凝土前，模板内的杂物应清理干净。6.基础浇注及养护a)将原材料水泥、砂、石送检，进行混凝土配合比实验，并出具混凝土强度配合比实验报告。b)施工时，严格控制原材料的质量，对水泥、砂、石、水的配合比例要严格按实验出具的配合比进行配比，将水泥、砂、石充分搅拌后，进行浇注，并用振动棒进行反复的振荡。c)混凝土试件的取样，随机从每盘混凝土中取样，做好混凝土试件的取样工作。按要求养护28天后，将混凝土试件送实验室做抗压试验，并出具抗压实验报告。试件抗压值需符合施工图所要求的混凝土强度所对应的抗压强度值。如果不满足，需用回弹法或钻芯法在基础养护28天后进行现场抗压测试。如果现场测试的值能达到混凝土强度的要求值，可不对基础进行加固处理，如果现场测试的值不能达到施工图要求的混凝土强度值，必须对基础混凝土进行加固。d）铁塔基础完成后，12小时内用草垫或塑料薄膜加以覆盖并进行保湿养护，覆盖应严密并保持塑料薄膜内有凝结水，一般要养护28天左右（由天气和温度决定）。对于特别急的项目，至少在养护7天以后，方可进行铁塔的安装工作。7.接地系统的施工防雷接地网宜和基础一起施工，接地网埋深度不小于700mm，沟内回填好粘土,按图示焊牢并加沥青防腐.接地网形状根据现场情况而定.上端与塔体避雷引线焊接，下端与水平接地带和就近一根接地极焊接.焊缝长度不小于100mm,焊缝高度5mm.接地电阻不得大于1欧姆.如不能满足要求时，根据现场另行设计.圆管和法兰盘焊接时要保证法兰盘和圆管中心垂直，材料具体规格为：冈管©60*4、尺寸2000mm法兰-10220*220mm加劲板-8100*70mm螺栓为GB5782.8S螺栓M16*100。8.回填夯实基础施工完成后，需用细土、软土进行回填，回填时需分层夯实。并对施工现场进行清理，清除施工垃圾，保证站点的清洁。铁塔的...
