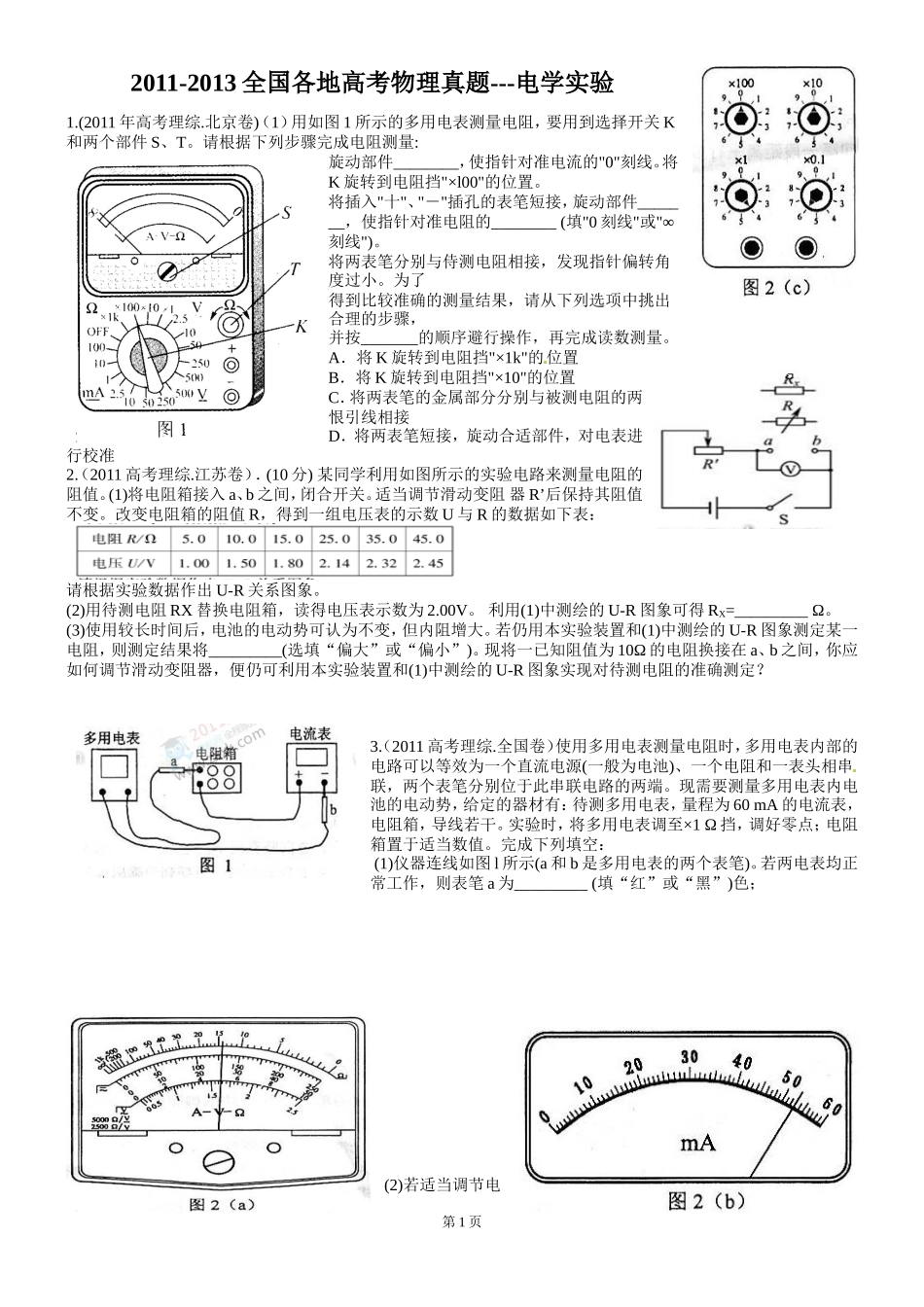

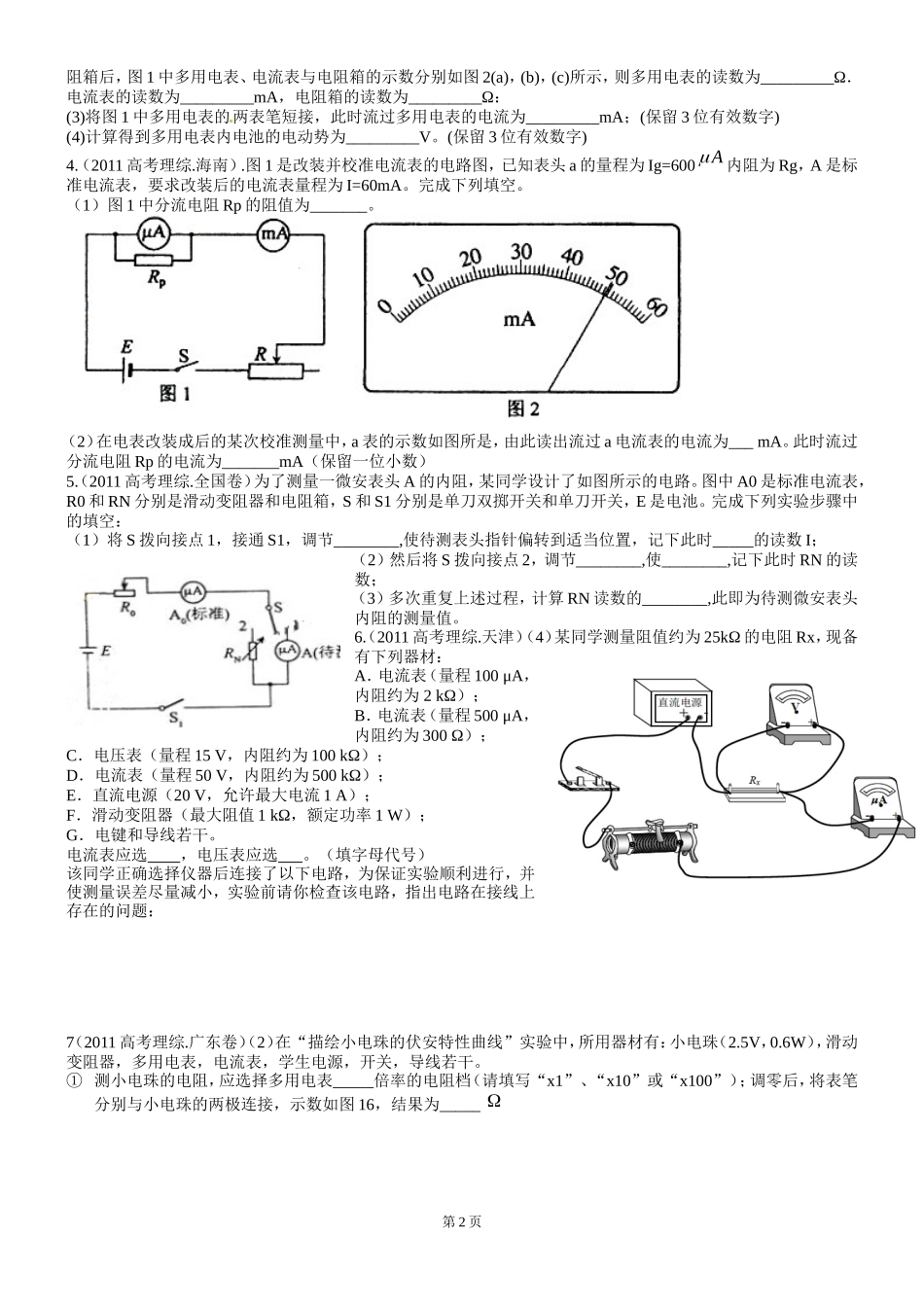

2011-2013全国各地高考物理真题---电学实验1.(2011年高考理综.北京卷)（1）用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:旋动部件________，使指针对准电流的"0"刻线。将K旋转到电阻挡"×l00"的位置。将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的________(填"0刻线"或"∞刻线")。将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。A．将K旋转到电阻挡"×1k"的位置B．将K旋转到电阻挡"×10"的位置C．将两表笔的金属部分分别与被测电阻的两恨引线相接D．将两表笔短接，旋动合适部件，对电表进行校准2.（2011高考理综.江苏卷）．(10分)某同学利用如图所示的实验电路来测量电阻的阻值。(1)将电阻箱接入a、b之间，闭合开关。适当调节滑动变阻器R’后保持其阻值不变。改变电阻箱的阻值R，得到一组电压表的示数U与R的数据如下表：请根据实验数据作出U-R关系图象。(2)用待测电阻RX替换电阻箱，读得电压表示数为2.00V。利用(1)中测绘的U-R图象可得RX=_________Ω。(3)使用较长时间后，电池的电动势可认为不变，但内阻增大。若仍用本实验装置和(1)中测绘的U-R图象测定某一电阻，则测定结果将_________(选填“偏大”或“偏小”)。现将一已知阻值为10Ω的电阻换接在a、b之间，你应如何调节滑动变阻器，便仍可利用本实验装置和(1)中测绘的U-R图象实现对待测电阻的准确测定？3.（2011高考理综.全国卷）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干。实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值。完成下列填空：(1)仪器连线如图l所示(a和b是多用电表的两个表笔)。若两电表均正常工作，则表笔a为_________(填“红”或“黑”)色；(2)若适当调节电第1页阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电阻箱的读数为_________Ω：(3)将图1中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为_________V。(保留3位有效数字)4.（2011高考理综.海南）.图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600A内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。（1）图1中分流电阻Rp的阻值为_______。（2）在电表改装成后的某次校准测量中，a表的示数如图所是，由此读出流过a电流表的电流为___mA。此时流过分流电阻Rp的电流为_______mA（保留一位小数）5.（2011高考理综.全国卷）为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节________,使待测表头指针偏转到适当位置，记下此时_____的读数I；（2）然后将S拨向接点2，调节________,使________,记下此时RN的读数；（3）多次重复上述过程，计算RN读数的________,此即为待测微安表头内阻的测量值。6.（2011高考理综.天津）（4）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：A．电流表（量程100μA，内阻约为2kΩ）；B．电流表（量程500μA，内阻约为300Ω）；C．电压表（量程15V，内阻约为100kΩ）；D．电流表（量程50V，内阻约为500kΩ）；E．直流电源（20V，允许最大电流1A）；F．滑动变阻器（最大阻值1kΩ，额定功率1W）；G．电键和导线若干。电流表应选，电压表应选。（填字母代号）该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：7（2011高考理综.广东卷）（2）在“描绘小电珠的伏安...
