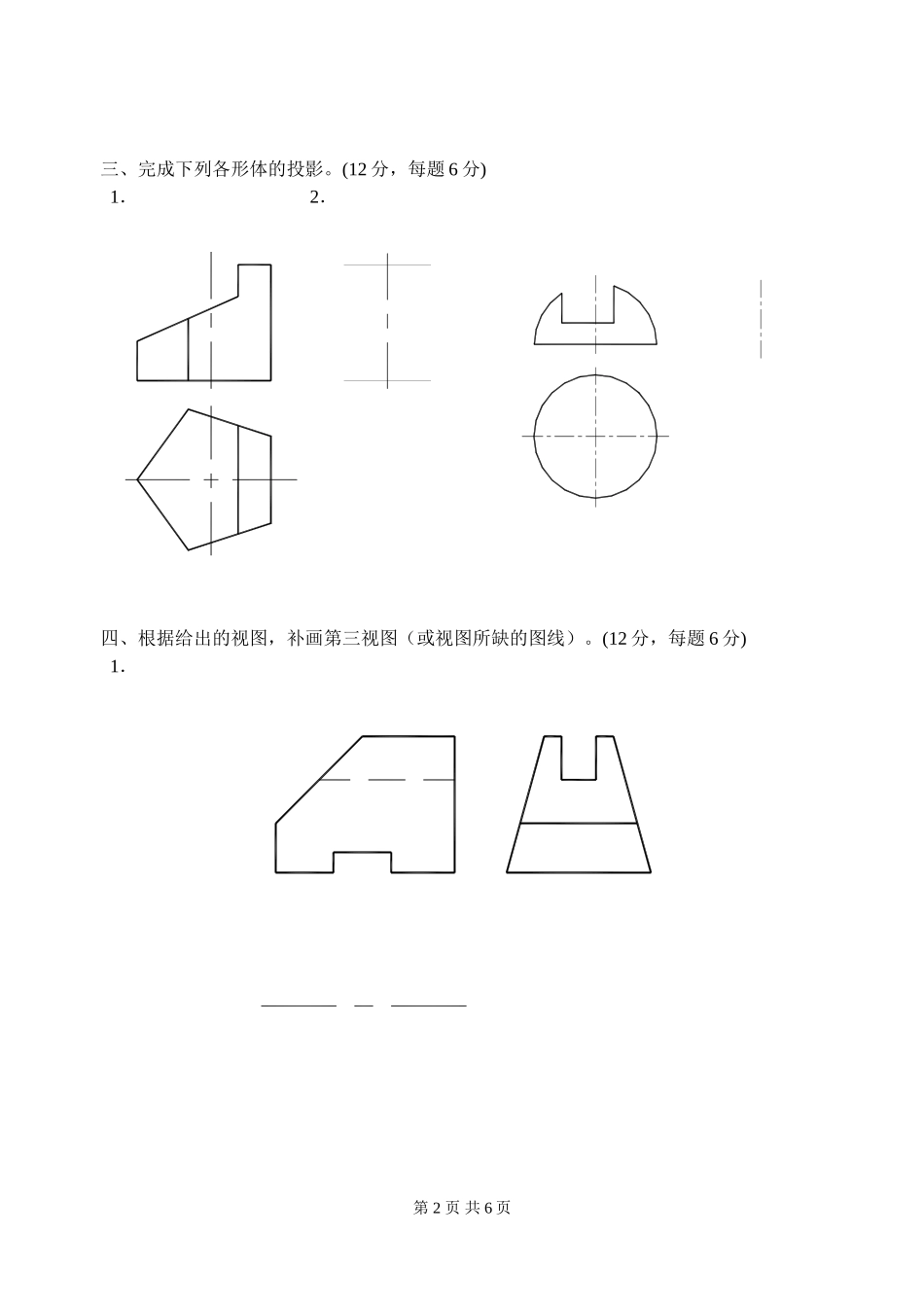

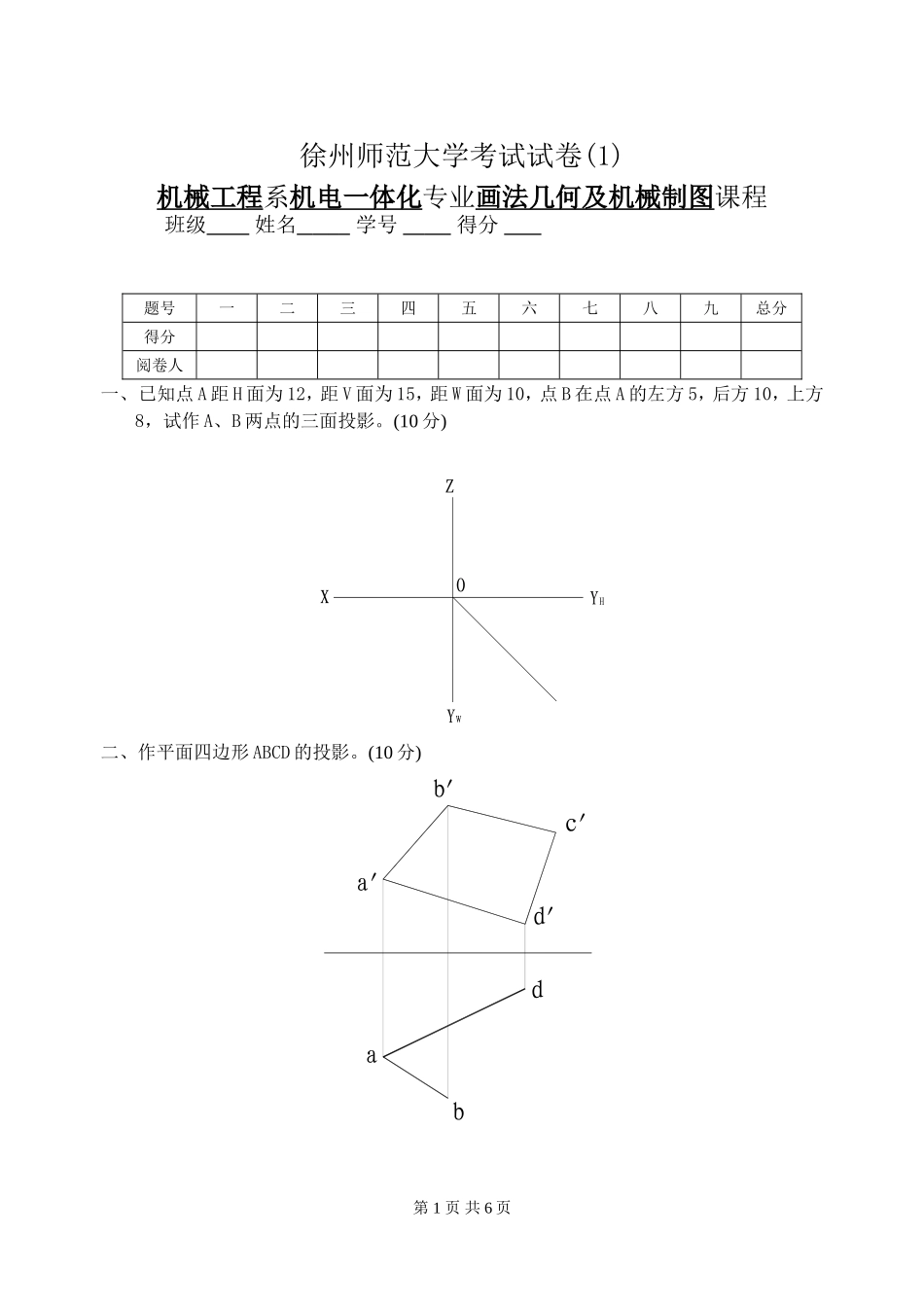

徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)二、作平面四边形ABCD的投影。(10分)第1页共6页XZYHYWOabda'b'c'd'三、完成下列各形体的投影。(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)1．第2页共6页2．五、在指定位置将主视图画成全剖视图。(10分)第3页共6页六、在指定位置将主视图画成剖视图。(10分)七、补全螺栓连接图中所缺的图线。(10分)第4页共6页八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)九、读零件图，并回答问题。(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．36H8表示：Φ36是，H8是，其中，H是，8是。5．说明符号的含义。6.试画出主视图的外形。第5页共6页6.3第6页共6页
