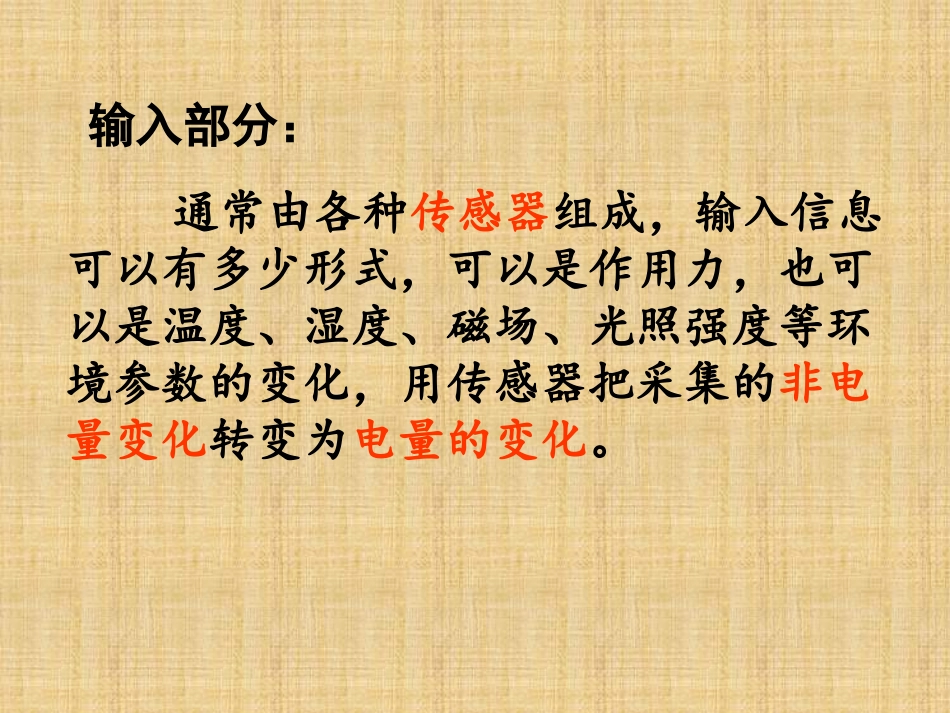

1、开环电子控制系统的组成方框图：输出输入被控对象信息控制（处理）复习：2、闭环电子控制系统的组成方框图：输入输出被控对象控制（处理）检测反馈输入部分：通常由各种传感器组成，输入信息可以有多少形式，可以是作用力，也可以是温度、湿度、磁场、光照强度等环境参数的变化，用传感器把采集的非电量变化转变为电量的变化。光控电风扇案例：控制（处理）：部分相当于人的（）一般由具有各种控制功能的电子电路（或微处理器）组成。它能对送入的电信号进行比较、分析和处理，并发出指令。大脑传感器控制部分执行器传感器将所获取的信号转换成电信号后，控制部分便对这些信号进行分析、比较、判断、放大、运算、传输、变换——最后向输出部分发出命令，控制执行机构的操作。对信号的分析、比较等过程统称为处理。1.什么是模拟信号？2.什么是数字信号？3.数字信号的优点？思考？3.1数字信号是指哪些数值可连续变化的信号。非连续变化的量可以用数字表示，二进制数中的“1”和“0”，形成在高、低电平之间来回跳变的电信号称为数字信号。容易处理、处理精度高、便于记录保存。一、数字信号与模拟信号二、数字信号的优点一、数字信号与模拟信号楼梯滑滑梯案例：楼梯滑梯不连续连续思考？钱江海潮观察气温钱江潮家电商场人口普查讨论？请判断，下列量中那些是连续变化的？哪些是非连续变化的？1.野外环境的亮度与地下仓库中的亮度；2.人的血压与人的脉搏；3.运动员滑冰所滑过的轨迹长度与走过同样距离所用的步数；4.时光的流逝与数字钟所显示的时间的变化。气象观察气温变化轿车生产流水线生产量月生产量人日生产量模拟信号数字信号00uutt信号波形模拟着信息的变化而变化信号称为模拟信号。有些非连续变化的量可以用数字表示，若用二进制来表示这个数，并用高和低两个电平（level）代表二进制数中的“1”和“0”，则其形成的在高、低电平之间来回跳变的电信号就是通常所说的数字信号。小辞典电平：在数宇电路中，电压（或电流等（的大小分为高、低两级．例如，TTL电路的划分方法是：2.4V～5V为高级，而0V～0.8V为低级。通常将这两个高、低不同的电压级（或电流级等）分别称为高电平和低电平。1．在上图所示数字信号中，高电平代表1，低电平代表0(每1格代表1位二进制数，共5位，高位先到)，则该信号代表二进制数，它相当于十进制数。2．用示波器观察半导体收音机或电视机音频输出口的波形，判断它是哪一类信号。数字信号0ut1001119思考？模拟信号下列信号中，哪些是模拟信号，哪些是数字信号？1.220V交流电的电压（交流正弦波电压）；2.海洋上船只与船只之间的灯光联络信号；3.手机短信息信号。模拟信号数字信号思考？数字信号请判断下列各例中哪些适合用1和0表示。1．举重比赛中试举成功与否；2．学生的考试成绩是否及格；3．—个人的生与死；4．—个人是好人还是坏人。合适思考？合适合适不合适二、数字信号的优点：数字信号具有容易处理、处理精度高、便于记录保存等优点。数字信号容易处理数字信号只有高、底两个电平，容易识别，失真和干扰对数字信号影响小。数字调音台演员的歌声经话筒转换成的电信号是模拟信号，一种处理方法是直接放大模拟信号，然后送到扬声器，人们便可欣赏到演员动人的歌喉。由于信号在处理过程中，不可避免地会产生失真并受到各种干扰因素的影响，因而听众所到的歌声也会失真，且伴有“沙沙”的噪音。模拟信号案例：另一种处理方法是先将此信号转换为数字信号，处理以后再将数字信号还原成模拟信号使扬声器发声。虽然数字信号在处理过程中同样会产生失真，受到干扰，其形状也会发生变化，但它所代表的数字(即“高”和“低”)并未改变。可见数字信号在处理过程中，受波形失真和干扰的影响很小，所以听众能听到音色逼真，不带噪音的歌声。数字信号案例：模拟信号转换为数字信号的电路称模数转换器。数字信号转换为模拟信号的电路称数模转换器。模拟信号与数字信号之间的相互转换将模拟信号转换为敷字信号的过程可分为采样、保持、量化、编码四步。采样：每隔一段时间对模拟信号的幅值抽取样品，使图(a)中的模拟信号变成图(b)中的脉冲信号；保持：将图(b)...
