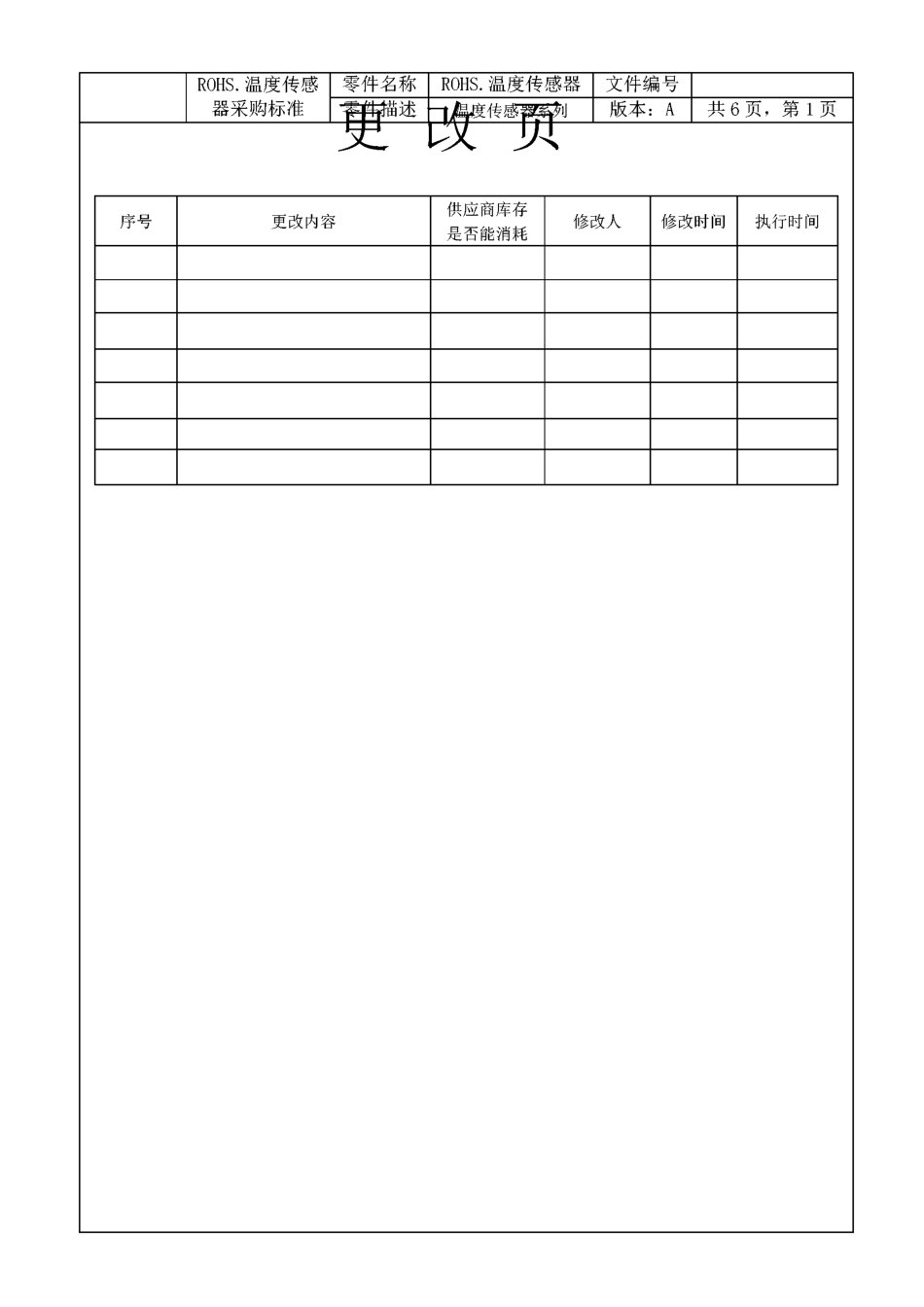

温度传感器标准_第1页
1/16

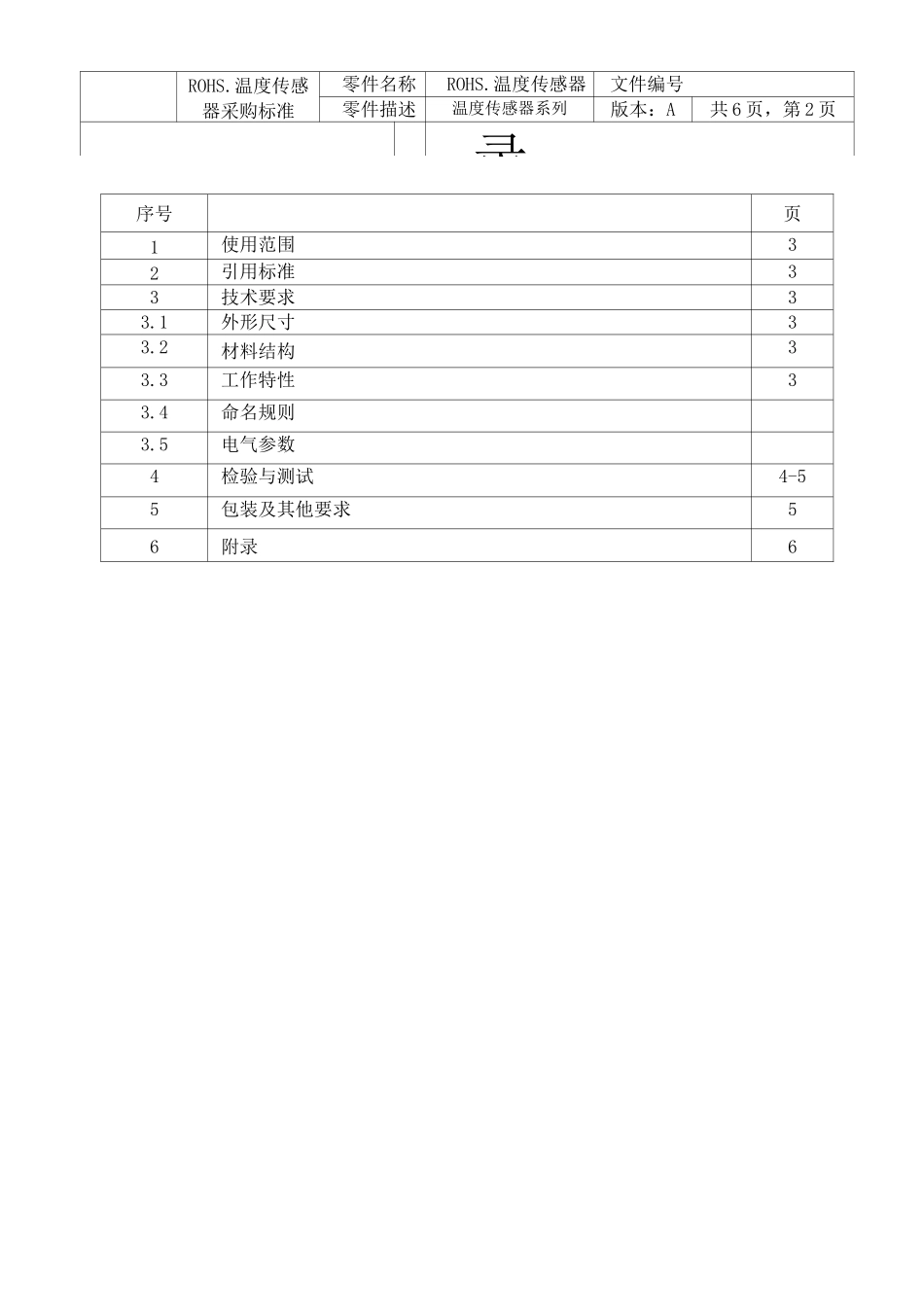

温度传感器标准_第2页
2/16

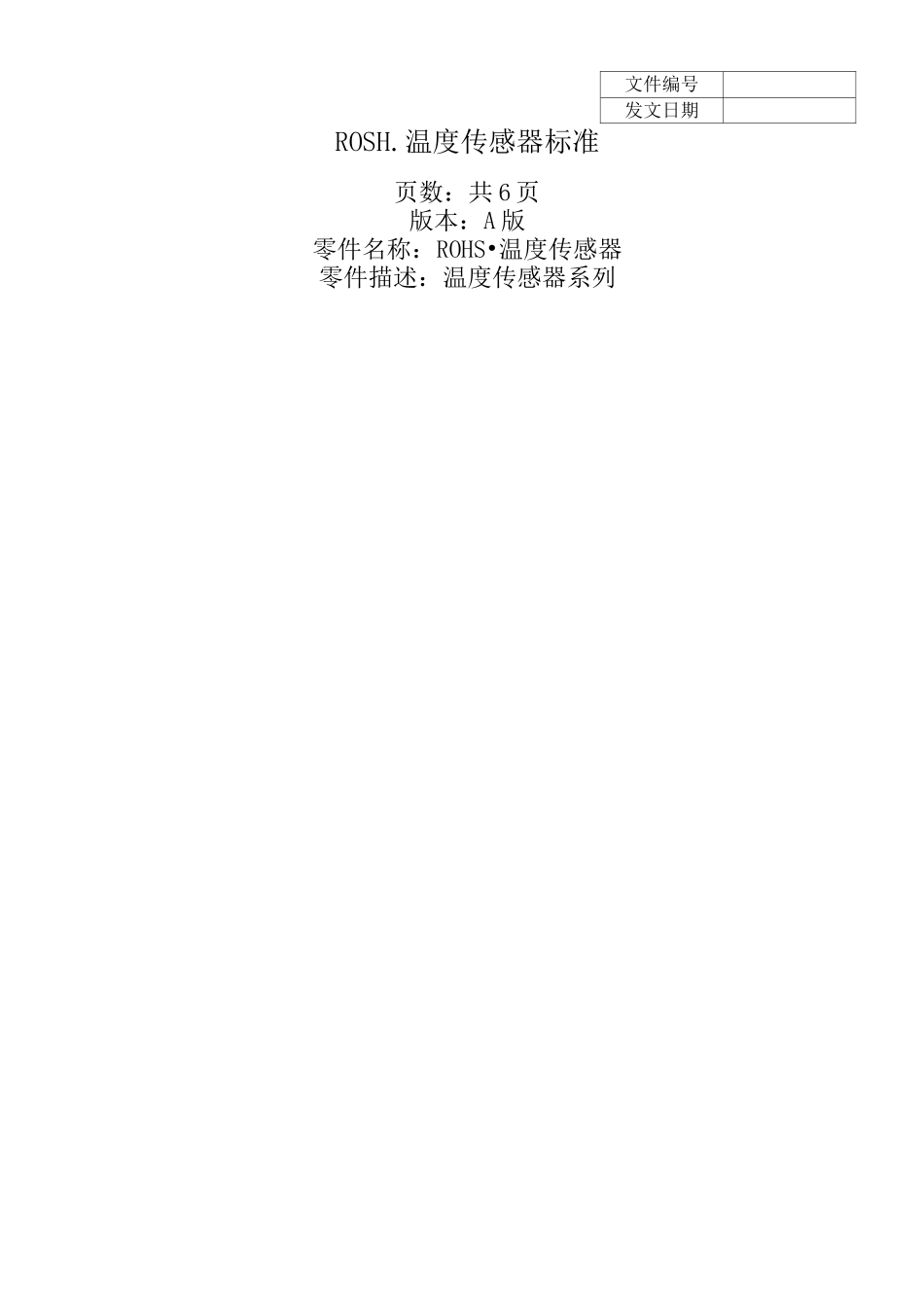

温度传感器标准_第3页
3/16
文件编号发文日期ROSH.温度传感器标准页数:共6页版本:A版零件名称:ROHS•温度传感器零件描述:温度传感器系列ROHS.温度传感器采购标准零件名称ROHS.温度传感器文件编号零件描述温度传感器系列版本:A共6页,第2页录序号页1使用范围32引用标准33技术要求33.1外形尺寸33.2材料结构33.3工作特性33.4命名规则3.5电气参数4检验与测试4-55包装及其他要求56附录6零件名称ROHS.温度传感器文件编号零件描述温度传感器系列版本:A共6页,第3页项目技术要求工作温度-20C-+150C最大功率5mW(MAX)耗散系数6max:2.5mW/C时间常数Tmax:10S例如:英文标号的简写+长度和插头型号及颜色+零测试项参数要测试条零功率电R(25C)=50KQ±1%12、3、测试温度要求25°C±0.1%,测试仪表精度<±0.2%;质量特B25/50=3950±1%1适用范围本标准规定了R0HS.R(25°C)=50KO±1%,B25°C/50°C=3950系列温度传感器外形、材质、机械参数、电气参数、检验与测试、包装、贮存等要求。2引用标准研发电路设计需要。3技术要求3.1温度传感器外形结构尺寸单位:mm3.2材料结构尺寸物料编码ABCDXH端子颜色30±3mm25mm435±5mm525±10mm白色30±3mm25mm1110±10mm1200±10mm红色30±3mm25mm435±5mm525±10mm红色30±3mm25mm660±10mm750±10mm红色30±3mm25mm935±10mm1025±10mm白色序号名称材质/规格备注1负温度系数热敏电阻R25=50K,B3950误差精度:±1%2金属外壳巾5X25mm铜镀镍一端封闭,一端用黑色环氧树脂密封3导线24AWG铁氟龙线(黑色)耐温:200C4白色黄蜡管巾2.55黑色热缩套管巾3*30mm6端子XH-2P3.3工作特性3.4命名规则阻+B值+长度温度传感器(ROHS)TS-XH(白-2P)-503-3950-525MM3.5电气参数1、测试温度要求25C±0.1%,50C±0.1%,测试仪表精度<±0.2%;2、B=Ln(R25/R50)/(1/273.15+50ROHS.温度传感器采购标准)-1/(273.15+25);3、质量特性:B级;4、抽样水平:20个;耐压无击穿、闪烁、损伤1、1500VAC/1Min(最大漏电流2mA);2、质量特性:B级;绝缘电阻2100MQ1、500VDC;2、质量特性:A级;编制/日期标准化/日期标记处数更改文件号签名日期审核/日期零件名称ROHS.温度传感器文件编号ROHS.温度传感器采购标准零件描述温度传感器系列版本:A共6页,第4页4检验与测试项目技术要求检验方法检工具外观质量1.引线柔软、有光泽、无露铜、无破损、无压痕;感温头头部完好无破损、无裂纹;感温头和导线、端子和导线结合牢固、无脱落、无松动;引线:200°CUL24AWG黑色双排线线耳材质:铜镀镍。2、金属部件无氧化、无锈迹,无裂纹;3、插座端子无锈迹、无氧化、无变形、无折断、无松脱;4.要求用防静电包装,丨静电电压IW0.2KV。5•附有供应商的出厂检验报告,报告内容必须与实物一致。6.外包装及最小包装要求贴有RoHS标记,并提供合格RoHS报告。目测外形尺寸1•测量本体长、宽、高,引脚长度、间距。用游标卡尺测试游标卡尺零功率电阻将传感器头部浸入25C-95C的恒温槽中,并在该温度点上保持20min用相应精度的万用表测出该点温度对应的电阻值。精度万用表恒温槽耐压无击穿、无闪烁、无损伤将传感器头部(浸入水中)和引线间施加交流1500v电压(最大漏电流为2mA)1min。质量特性:B级.耐压测试仪绝缘电阻绝缘电阻不小于100MQ或符合产品规格书要求将传感器头部(浸入水中)和引线间施加直流500V电压时绝缘电阻测试仪跌落将传感器从1M的高度跌落到测试工装上(五次以上),外观无损伤,性能测试符合要求测试工装拉力测试无脱落、无断裂1、传感器头部和导线经受30N拉力,无脱落、无裂痕;2、导线和端子座经受30N拉力,无脱落、无裂痕;3导线与端子经受30N拉力,无脱落、无裂痕。拉力计整机匹配对应型号样品装入对应的整机老化至少2小时,要求无异常整机双85测试1、将传感器放在温度85±2C,相对湿度82%〜85%的环境中放置2h后,测试其耐压值,(1500VAC/1min/2mA),耐压值应符合要求;要求温度点的电阻值和常数B值的变化率(相对初始值)W3%,绝缘电阻250MQ,耐压21500VAC(1min).高温高湿箱冷热冲击1、将传感器放置在-25C恒温环境下30MIN,然后在105C环境中放置30MIN为一个周期,循环5个周期,然后在室温25C下放置1h后测试常数B值...
