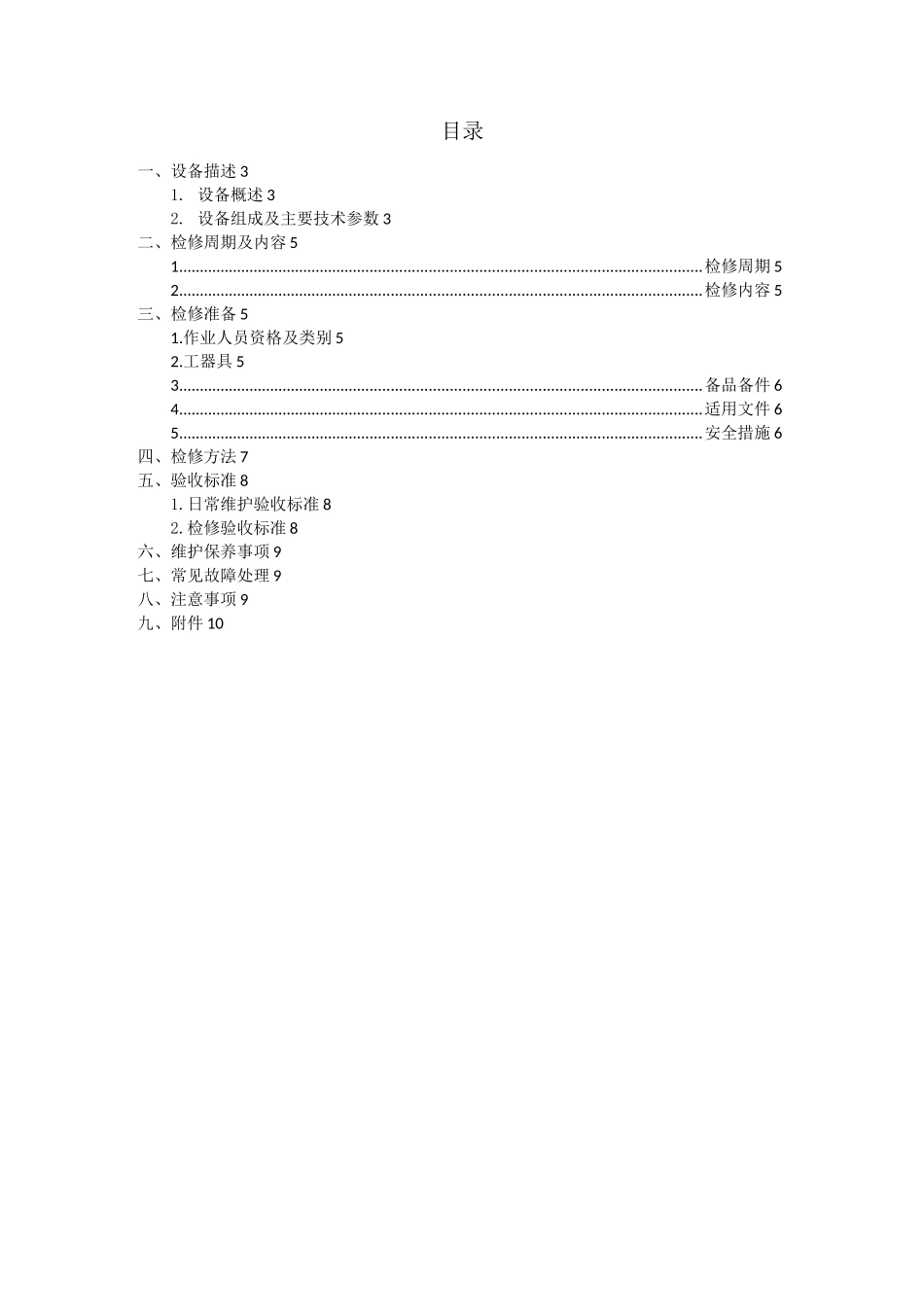

雷达液位计检修作业指导书编制审核批准XX年XX月XX日发布目录一、设备描述31.设备概述32.设备组成及主要技术参数3二、检修周期及内容51.............................................................................................................................检修周期52.............................................................................................................................检修内容5三、检修准备51.作业人员资格及类别52.工器具53.............................................................................................................................备品备件64.............................................................................................................................适用文件65.............................................................................................................................安全措施6四、检修方法7五、验收标准81.日常维护验收标准82.检修验收标准8六、维护保养事项9七、常见故障处理9八、注意事项9九、附件102.1设备示意—表头—过程连导波杆、设备描述1.设备概述雷达液位计是利用超高频电磁波经天线向被探测容器的液面发射，当电磁波碰到液面后反射回来，仪表检测出发射波和回波的时差，从而计算出液面高度。雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。一般分为工业测量级和计量级。2.设备组成及主要技术参数探头雷达液位计采用24GHz的频率和先进的电子线路，天线很小，同时其雷达波的射角也非常窄。体积小重量轻的天线简化了安装过程。同时很窄的雷达波射角减少了由容器内部障碍产生的回波，像搅拌器，热交换器、进料口、挡板、热电阻套管、伴热蒸汽管和其他障碍物。非常窄的雷达波的射角也提高了安装的灵活性，因为雷达可安装在原有的距罐壁很近的法兰上。同时雷达液位计测量距离可达17m。雷达液位计的基本输出为4〜20mADC模拟信号，其上叠加了HART数字信号。也接受一路RTD（热电阻）信号。应用HART手操器，可将输出信号组态为显示液位、或标准体积。主要技术指标咏冲发射和接收电功邱放犬生威业踣糠浚放大和蔓羽电踣1、测量介质：液体，悬浊液和浆液.2、测量范围:0.5〜17m。3、供电：4线制操作，18〜36VDC（或90〜250VAC,50Hz），功耗9W。4、输出信号：4〜20mADC（叠加了HART数字信号，可以接收1路RTD信号）5、电子部分/外壳温度范围：操作温度：-40〜70°C；带一体化表头：-20〜55C。6、工作压力：0〜6.8MPa。7、工作湿度范围：5%〜100%（外壳拧紧条件下）。8、防爆等级：本安型IBIICT1〜6。2.2设备组成序号设备名称数量单位作用1电子表头1个2过程连接1个法兰或螺纹连接3导波杆1支4探头1个2.3各模块主要技术参数导波雷达物位计一般是3个模块，分别是通讯及显示模块、信号测量模块和信号处理模块，一一对其进行概述。1.通讯及显示模块导波雷达物位计的该模块主要是实现实时物位的显示和设定各项功能参数，以及和外部设备进行HART协议通信。结构包括微处理器、液晶显示、和HART（HighwayAdressableRemoteTransducer，可寻址远程感器高速通道）协议通信接口。2•信号测量模块导波雷达物位计的这类模块主要是可以完成高频电磁波的发射和接收，结构包括脉冲发射和接收电路、导波杆以及相应的法兰连接等机械。3•信号处理模块信号处理模块是完成信号的生成、放大及滤波、检验后，再将信号送入微处理器进行处理运算。导波雷达物位计的这类模块结构主要包括脉冲生成电路、回波的滤波放大和整形电路、值号业理權峰值检波电路。二、检修周期及内容1.检修周期检修类别检修周期小修1年大修3年2.检修内容2.1小修序号设备名称检修内容备注1雷达液位计外部外观检查，表盘干净2法兰或螺纹连接牢固3导波杆完整，无断裂4探头完整，无损坏2.2大修序号设备名称检修内容备注1表头各模块是否正常三、检修准备1.作业人员资格及类别序号作业人员类别作业资格作业内容1电仪操作工低压电工证日常维护、故障处理、检修等2.工器具序号名称规...
