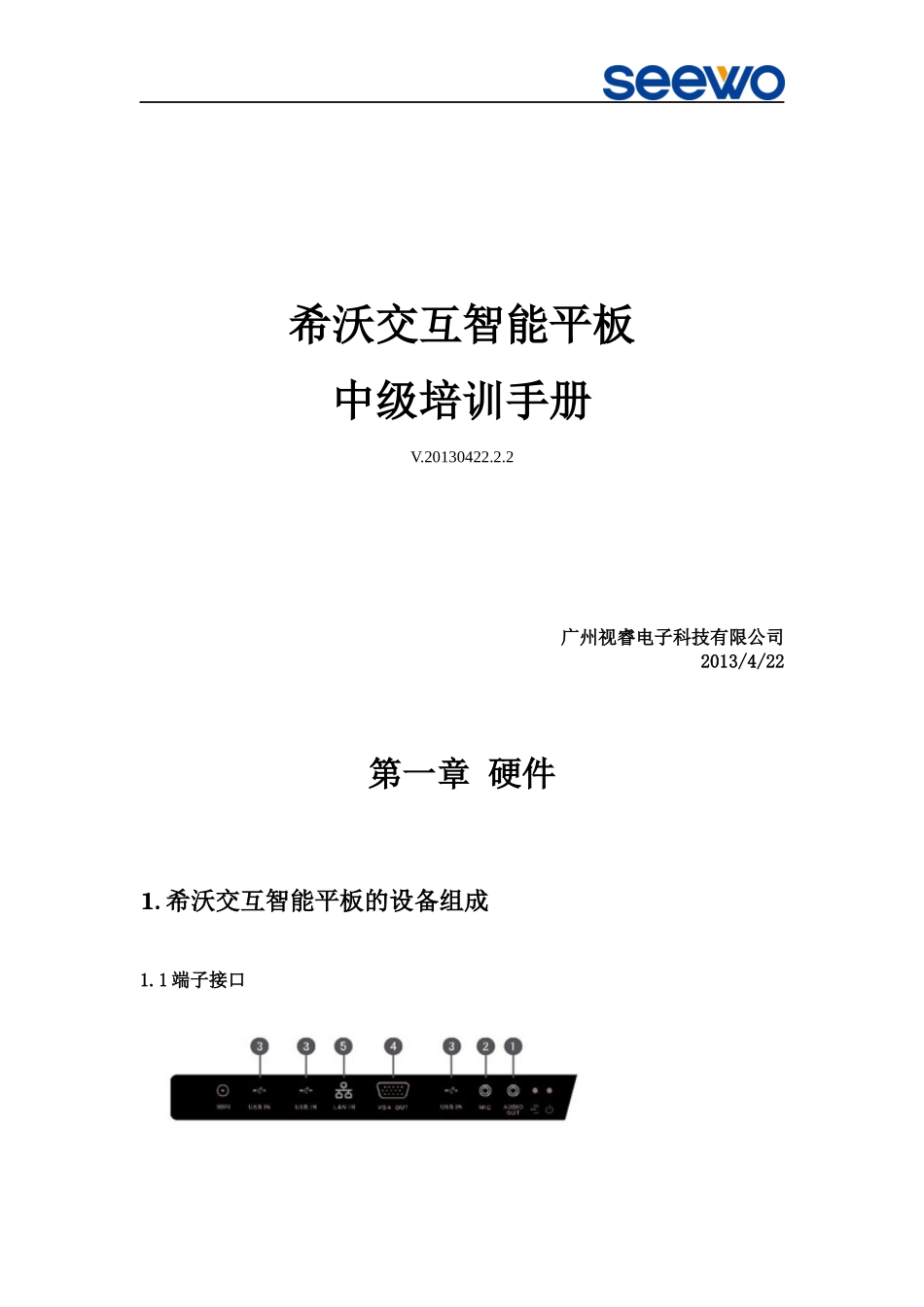

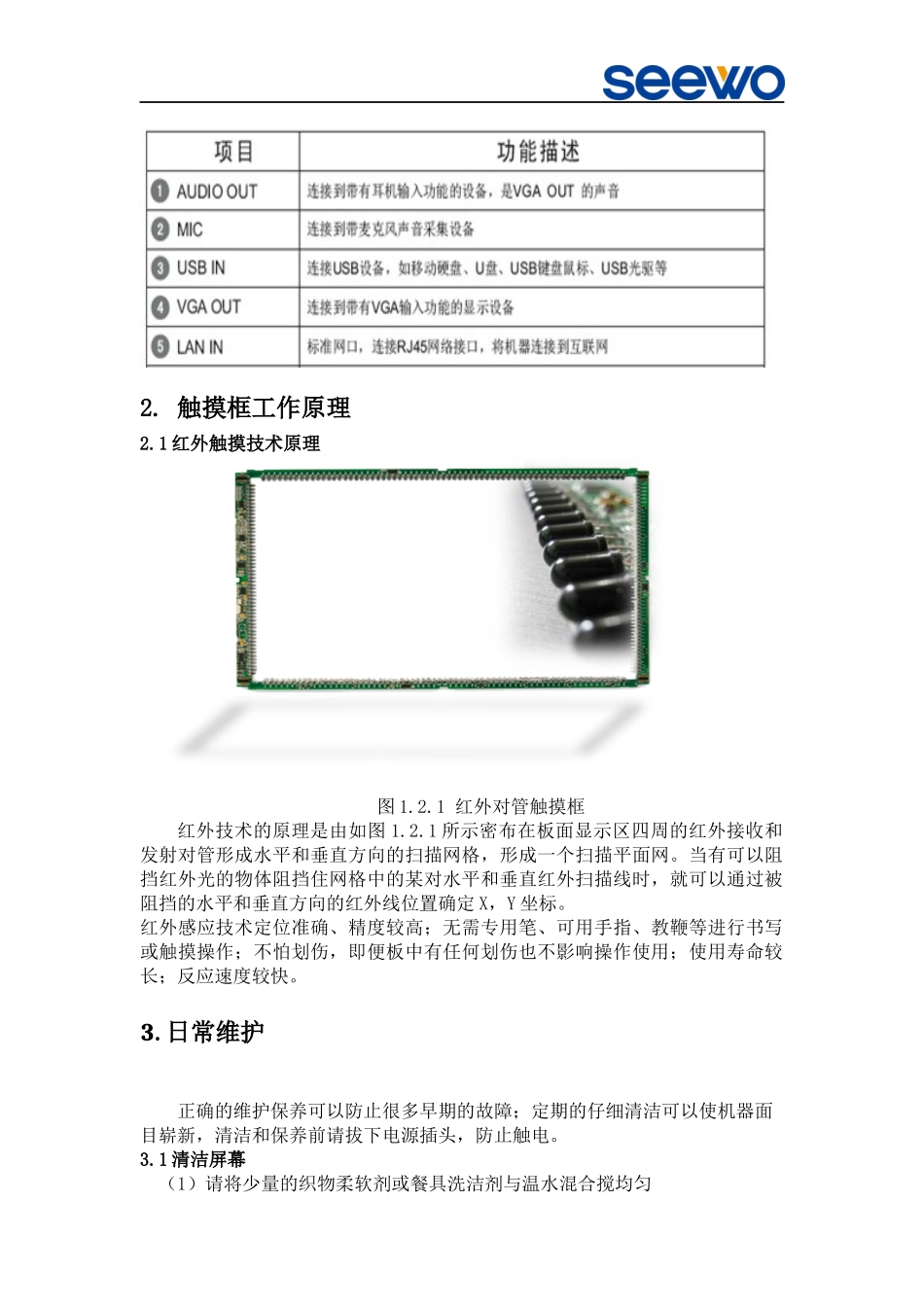

广州视睿电子科技有限公司2013/4/22第一章硬件1.希沃交互智能平板的设备组成1.1端子接口希沃交互智能平板中级培训手册V.20130422.2.22.触摸框工作原理2.1红外触摸技术原理图1.2.1红外对管触摸框红外技术的原理是由如图1.2.1所示密布在板面显示区四周的红外接收和发射对管形成水平和垂直方向的扫描网格，形成一个扫描平面网。当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时，就可以通过被阻挡的水平和垂直方向的红外线位置确定X，Y坐标。红外感应技术定位准确、精度较高；无需专用笔、可用手指、教鞭等进行书写或触摸操作；不怕划伤，即便板中有任何划伤也不影响操作使用；使用寿命较长；反应速度较快。3.日常维护正确的维护保养可以防止很多早期的故障；定期的仔细清洁可以使机器面目崭新，清洁和保养前请拔下电源插头，防止触电。3.1清洁屏幕（1）请将少量的织物柔软剂或餐具洗洁剂与温水混合搅均匀（2）请用一块软布在此混合液中完全浸泡（3）请将布取出拧至半干后擦拭机器屏幕（4）重复几次，注意擦拭机器时不要讲水挤出流进机器里面3.2清洁面框请使用干燥、柔软、不起毛的干布擦拭前框3.3长时间不使用机器长时间不使用机器，比如假期，请一定要拔下插头，防止因闪电等电源波而导致的可能的危险。4.常见问题4.1接通电源后不通电？检查电源线旁边的电源按钮，是否是关闭状态，打开后信号灯显示为红色即已经通电。4.2如果发现触摸定位不准怎么办？使用触摸重置键进行重置，或者打开电脑桌面的校准软件进行触摸校准。4.3外接电脑需要怎么操作？用VGA线连接外接电脑与设备，同时还需接上触摸线及音频线。第二章Easinote2013软件希沃交互式协作软件EasiNote是一款根据交互智能平板的特性专门开发的，适用课堂教学应用的易用直观的多媒体互动软件。通过该软件，可以实现大屏幕上的书写、擦除、文字录入、屏幕捕获、多媒体播放、文件和网页链接等强大的互动教学与演示功能，并自带授课教学工具，可辅助教室完成课堂教学任务。更可以协助营造充满启发性与吸引力的课堂体验。该软件具备多媒体备课保存功能、自带资源库，可方便老师备课，并可播放备课内容。教学资源库不仅包括了各种传统资源库素材形式，如教案、文章、图片，声音、影像等，而且还根据启发性教育模式的研究，建设了“动态交互和模拟仿真”虚拟实验资源。1.学科应用-语文图2.1语文学科应用老师如何运用希沃交互智能平板的EN电子白板软件在语文学科应用界面下，给学生上一堂生动有趣的语文课？示例课程《早发白帝城》如下。1.1插入本堂课的标题及作者图2.1.1语文学科应用打开EN2013进入语文学科界面后，老师可以选取第一个教学模板，采用手写识别的方法在黑板上方写出课文标题及作者，让学生初步了解本堂课课的主题——《早发白帝城》。1.2引入教学内容图2.1.2语文学科应用将《早发白帝城》全文内容书写或插入到白板当中，让学生自行阅读，初步感知诗词内容，并判断如何断句。1.3认识作者图2.1.3语文学科应用调出事先准备的授课素材（图片、音频、视频、flash等）——作者李白的图片及视频简介，展示给学生看，让学生从生动有趣的图片和视频中来认识和了解作者。1.4诗词的听、读、学及诗词解析图2.1.14语文学科应用介绍完作者之后，可以调出《早发白帝城》的朗诵视频，播放给学生听与学，讲解诗词的意思，让学生在听读的过程中标记并学习生字。1.5生字的学习图2.1.5语文学科应用第一轮熟悉诗词后，进入第四个教学模板——生字教学模板，通过生字格功能进行生字读、写、偏旁、组词等的教学。1.6诗词回顾与背诵图2.1.6语文学科应用图2.1.7语文学科应用诗词内容及生字学习完成后，利用第二个教学模板的手写输入、拼音显示、文本朗读功能，让学生回顾和背诵全文；可以调出小工具里的幕布，强化和检验学生对本文的记忆。1.7诗歌画面欣赏图2.1.8语文学科应用最后插入几张诗词里提到的景点供学生欣赏，让学生更深刻的体会到诗人当时创作的意境，本堂语文课结束。2.学科应用-数学图2.2数学学科应用运用EN2013电子白板软件讲授数学课程——《平行线》。2.1初步了解平行线特征，独立归纳总结图2.2.1数学学科应用...
