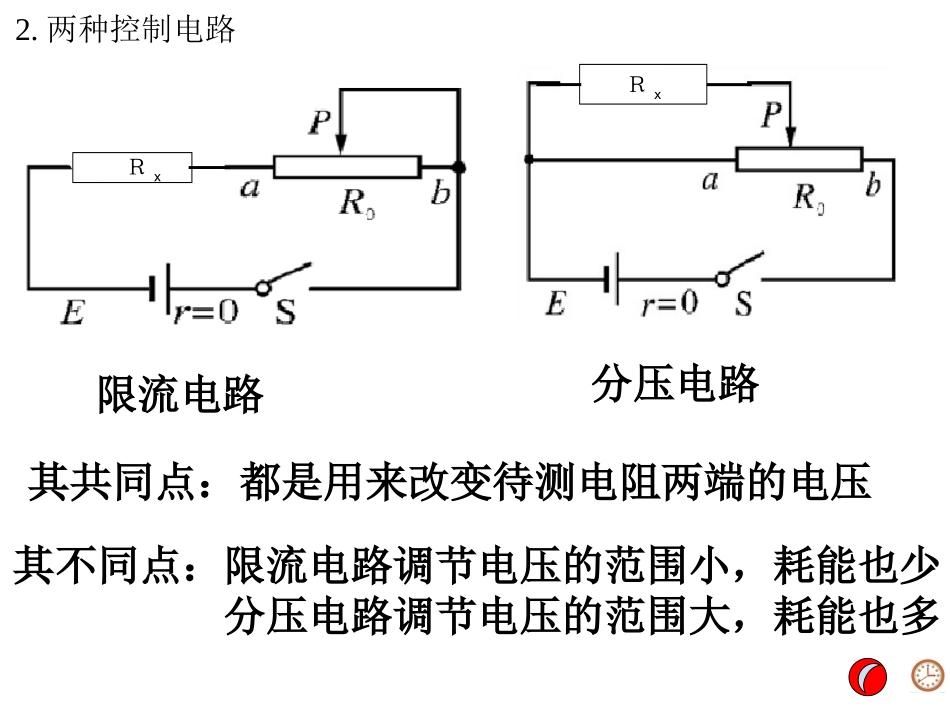

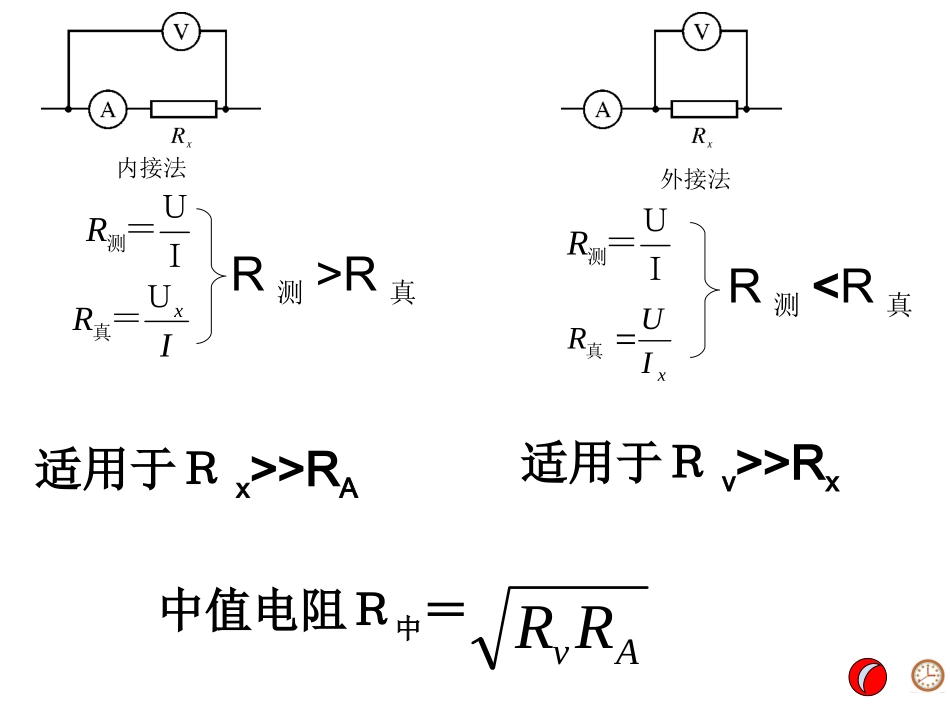

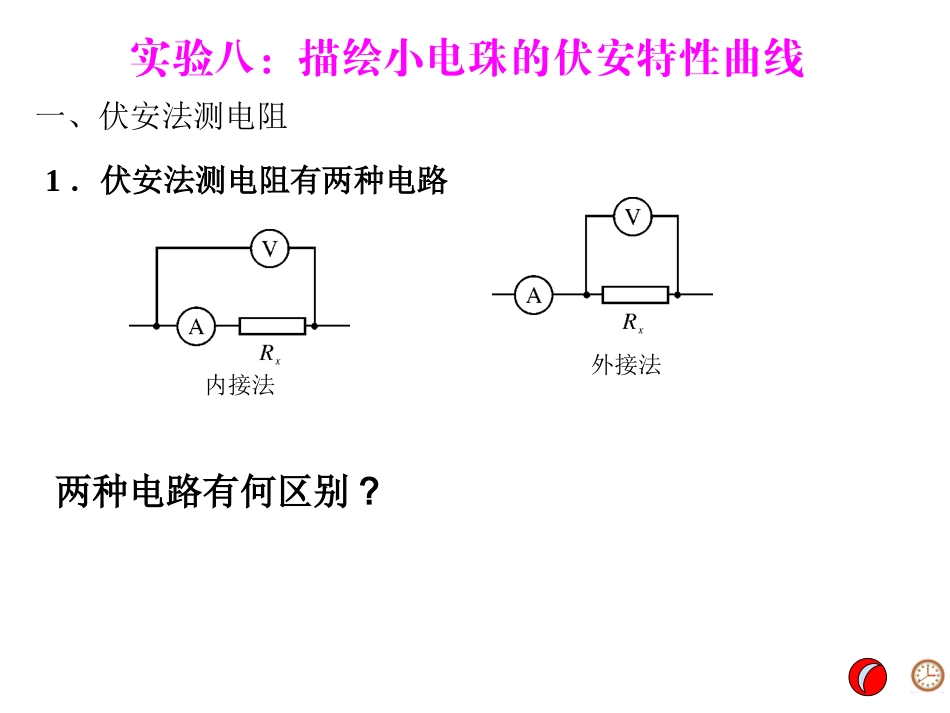

实验八：描绘小电珠的伏安特性曲线一、伏安法测电阻[来源:学_科_网]1．伏安法测电阻有两种电路内接法外接法两种电路有何区别?内接法ＩＵ＝测RIRxＵ＝真R测>R真外接法ＩＵ＝测RxIUR真R测>RA适用于Ｒv>>Rx中值电阻Ｒ中＝AvRR2.两种控制电路ＲxＲx限流电路分压电路其共同点：都是用来改变待测电阻两端的电压其不同点：限流电路调节电压的范围小，耗能也少分压电路调节电压的范围大，耗能也多两种控制电路如何选择．①下列三种情况必须选用分压式接法．a．要求回路中某部分电路的电流或电压实现从零开始可连续调节时(如测定导体的伏安特性、校对改装后的电表等电路)．b．当测待电阻Rx远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大(或要求测量多组数据)时(因为若用限流法，Rx两端电压变化不明显)．c．若采用限流接法，电路中实际电压(或电流)的最小值仍超过Rx的额定值时，只能采用分压接法．下列情况可选用限流式接法．a．测量时电路的电流或电压没有要求从零开始连续调节，只是小范围内测量，且Rx与R0接近或Rx略小于R0，采用限流式接法．b．电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法．Ｒxc．没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素，采用限流式接法．器材的选择安全原则：不超过各仪表、元件允许的最大电流．准确原则：在读数时，为了减少读数误差，各电表的示数不能少于最大量程的１/3,各表都能满足要求的前提下，电流表选内阻小的，电压表选内阻大的。能耗少且便于操作的原则：变阻器选限流接法时，选择最大阻值与待测电阻的阻值比较接近且稍大一些的．变阻器分压接法时，选阻值较小而额定电流较大的．解答电学实验题的一般步骤：１、认真审题，确定用分压电路还是限流电路２、根据要求选择仪器３、确定电流表、电压表及待测电阻是采用内接还是外接？４、画出电路图５、将实物连成电路1．用伏安法测量某一电阻Rx的阻值，现有实验器材如下：A．待测电阻Rx(阻值约5Ω，额定功率为1W)B．电流表A1(量程0～0.6A，内阻为0.2Ω）C．电流表A2(量程0～3A，内阻为0.05Ω）D．电压表V1(量程0～3V，内阻为3kΩ)E．电压表V2(量程0～15V，内阻为15kΩ)F．滑动变阻器R0(0～50Ω）G．蓄电池(电动势为6V)、开关、导线(1)为了较准确测量Rx阻值，电流表、电压表应选______(填器材前面的选项字母)．(2)在下面的虚线框内画出实验电路图.[来源:Zxxk.Com]BD选择仪器时要把Rx的Ｐ、Ｉ、Ｕ、Ｒ算了来小灯泡的伏安特性曲线例：小灯泡的灯丝是由钨制成，其电阻会随温度的升而高变化；某实验小组探究一小电珠（2.5V0.5A）的变化规律，有下列器材可供选择：A．电源E(电动势为3.0V，内阻不计)B．电压表V1(量程为0～3.0V，内阻约为2kΩ)C．电压表V2(量程为0～15.0V，内阻约为6kΩ)D．电流表A1(量程为0～0.6A，内阻约为1Ω)E．电流表A2(量程为0～100mA，内阻约为2Ω)F．滑动变阻器R1(最大阻值10Ω)G．滑动变阻器R2(最大阻值2kΩ)（1）实验小组要求小电珠电压从零开始变起，请帮实验小组画出电路图。并将下图的实物连成电路(2)为了减小实验误差,实验中电压表应选择____，电流表应选择_____，滑动变阻器应选择_____．(填器材前面的选项字母)。U/V00.511.11.181.41.622.5I/A00.150.300.320.340.380.410.450.49(3)下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线．讨论：１、从数据及图像中你能找出什么规律？２、要准确的描出小电珠的特性图像，关键在哪里？0.511.52.02.50.50.10.20.30.4IU(4)如果用一个电动势为2.5V、内阻为5Ω的电源与该小电珠组成电路，则该小电珠的实际功率为______________(结果保留两位有效数字)．一只标有“3V1.5W”字样的小灯泡，现要描绘其在0～3V内的伏安特性曲线．实验器材有：A．最大阻值为10Ω的滑动变阻器B．最大阻值为5KΩ的滑动变阻器C．电动势为6V、内阻约为1.0Ω的电源D．量程为0.6A、内阻约为1.0Ω的电流表A1E．量程为3A、内阻约为0.1Ω的电流表A2F．量程为3V、内阻约为6kΩ的电压表V1G．量程为15V、内...
