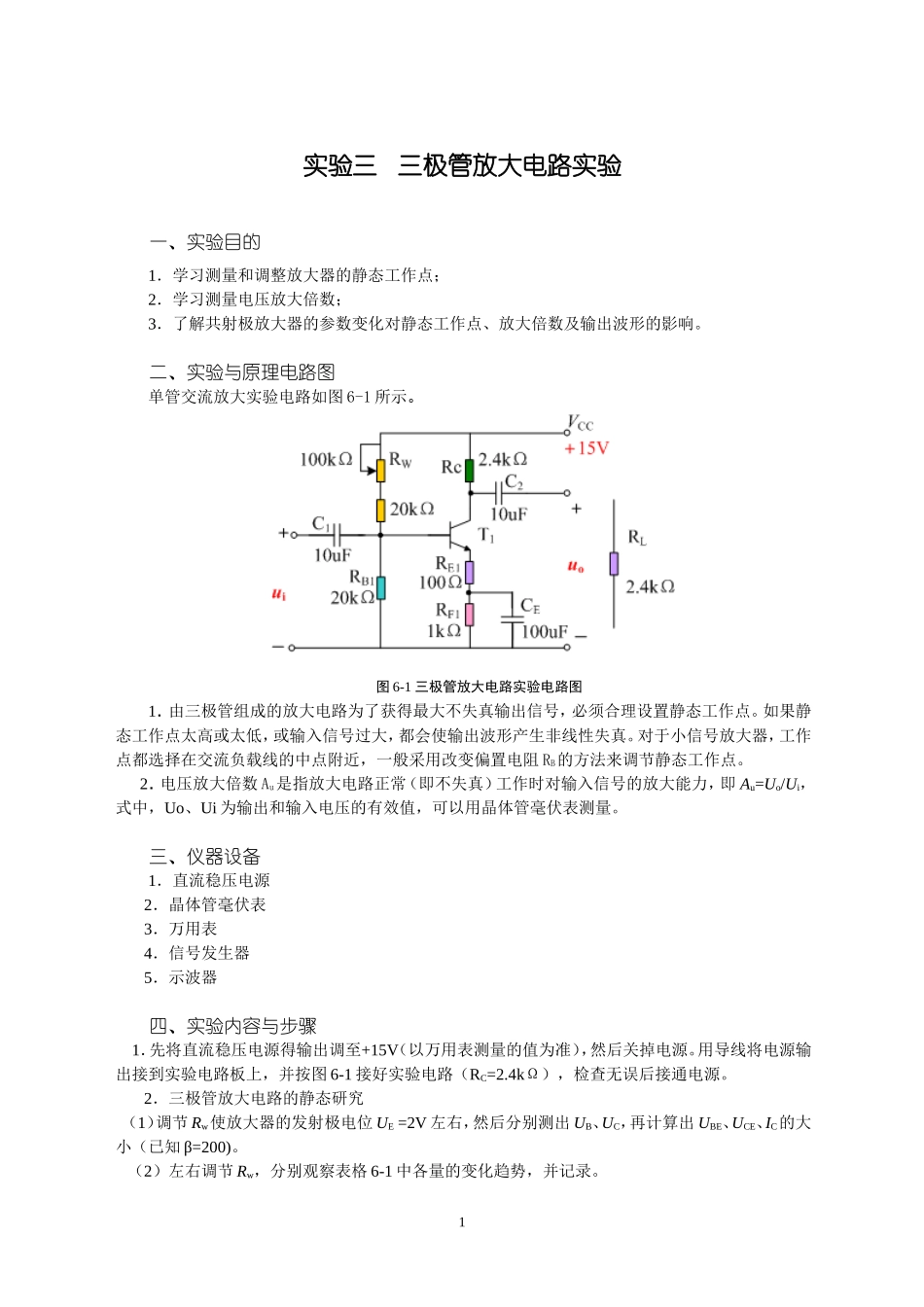

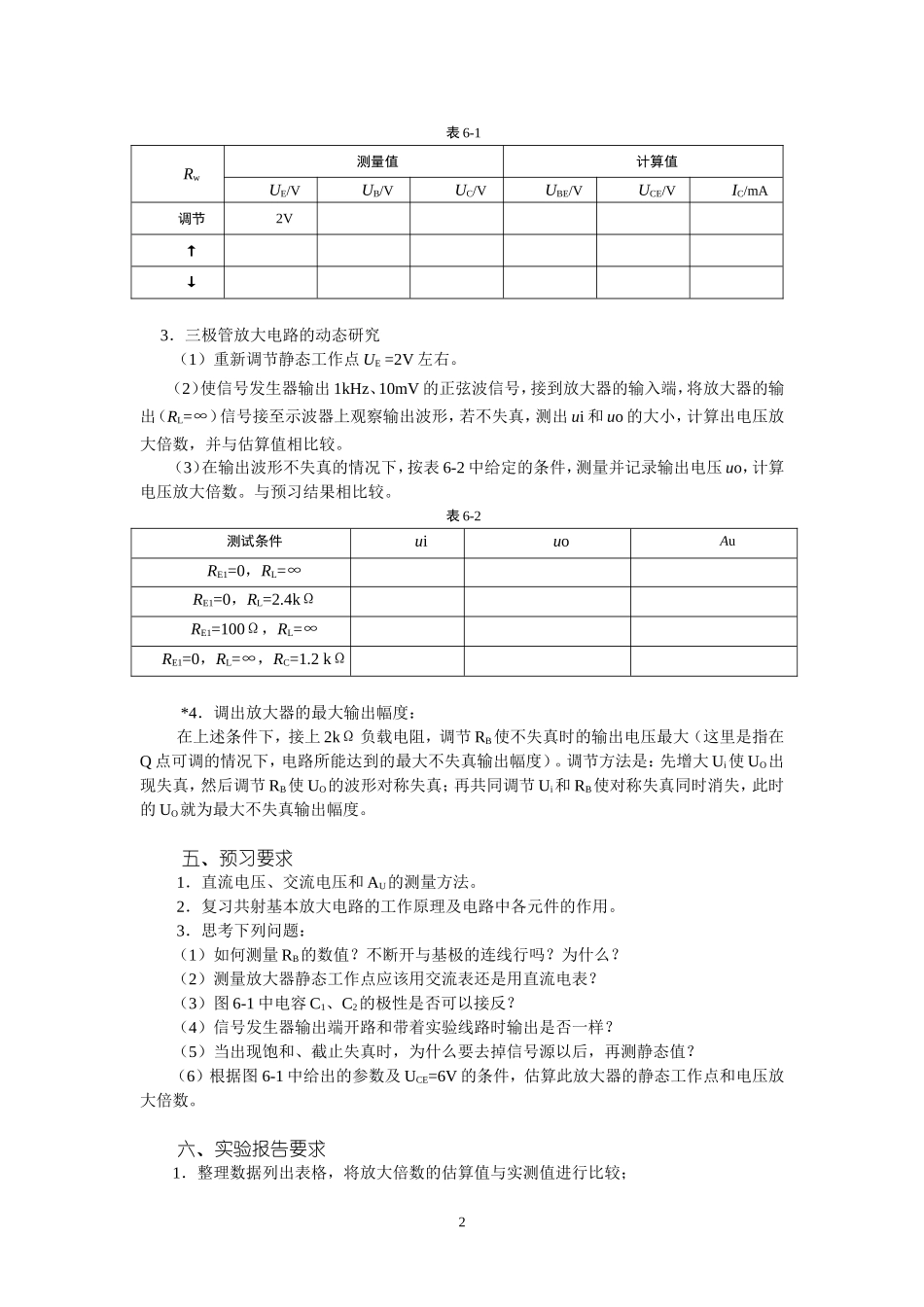

实验三三极管放大电路实验一、实验目的1．学习测量和调整放大器的静态工作点；2．学习测量电压放大倍数；3．了解共射极放大器的参数变化对静态工作点、放大倍数及输出波形的影响。二、实验与原理电路图单管交流放大实验电路如图6-1所示。图6-1三极管放大电路实验电路图1．由三极管组成的放大电路为了获得最大不失真输出信号，必须合理设置静态工作点。如果静态工作点太高或太低，或输入信号过大，都会使输出波形产生非线性失真。对于小信号放大器，工作点都选择在交流负载线的中点附近，一般采用改变偏置电阻RB的方法来调节静态工作点。2．电压放大倍数Au是指放大电路正常（即不失真）工作时对输入信号的放大能力，即Au=Uo/Ui，式中，Uo、Ui为输出和输入电压的有效值，可以用晶体管毫伏表测量。三、仪器设备1．直流稳压电源2．晶体管毫伏表3．万用表4．信号发生器5．示波器四、实验内容与步骤1．先将直流稳压电源得输出调至+15V（以万用表测量的值为准），然后关掉电源。用导线将电源输出接到实验电路板上，并按图6-1接好实验电路（RC=2.4kΩ），检查无误后接通电源。2．三极管放大电路的静态研究（1）调节Rw使放大器的发射极电位UE=2V左右，然后分别测出UB、UC，再计算出UBE、UCE、IC的大小（已知β=200)。（2）左右调节Rw，分别观察表格6-1中各量的变化趋势，并记录。1表6-1Rw测量值计算值UE/VUB/VUC/VUBE/VUCE/VIC/mA调节2V↑↓3．三极管放大电路的动态研究（1）重新调节静态工作点UE=2V左右。（2）使信号发生器输出1kHz、10mV的正弦波信号，接到放大器的输入端，将放大器的输出（RL=∞）信号接至示波器上观察输出波形，若不失真，测出ui和uo的大小，计算出电压放大倍数，并与估算值相比较。（3）在输出波形不失真的情况下，按表6-2中给定的条件，测量并记录输出电压uo，计算电压放大倍数。与预习结果相比较。表6-2测试条件uiuoAuRE1=0，RL=∞RE1=0，RL=2.4kΩRE1=100Ω，RL=∞RE1=0，RL=∞，RC=1.2kΩ*4．调出放大器的最大输出幅度：在上述条件下，接上2kΩ负载电阻，调节RB使不失真时的输出电压最大（这里是指在Q点可调的情况下，电路所能达到的最大不失真输出幅度）。调节方法是：先增大Ui使UO出现失真，然后调节RB使UO的波形对称失真；再共同调节Ui和RB使对称失真同时消失，此时的UO就为最大不失真输出幅度。五、预习要求1．直流电压、交流电压和AU的测量方法。2．复习共射基本放大电路的工作原理及电路中各元件的作用。3．思考下列问题：（1）如何测量RB的数值？不断开与基极的连线行吗？为什么？（2）测量放大器静态工作点应该用交流表还是用直流电表？（3）图6-1中电容C1、C2的极性是否可以接反？（4）信号发生器输出端开路和带着实验线路时输出是否一样？（5）当出现饱和、截止失真时，为什么要去掉信号源以后，再测静态值？（6）根据图6-1中给出的参数及UCE=6V的条件，估算此放大器的静态工作点和电压放大倍数。六、实验报告要求1．整理数据列出表格，将放大倍数的估算值与实测值进行比较；22．总结RB、RC和RL变化以后对静态工作点、放大倍数和输出波形的影响；3．为了提高放大倍数应采取那些措施？4．回答预习要求中的问题；5．分析图6-2所示波形是什么类型的失真？是什么原因造成的？应如何解决？图6-2放大电路输出波形3
