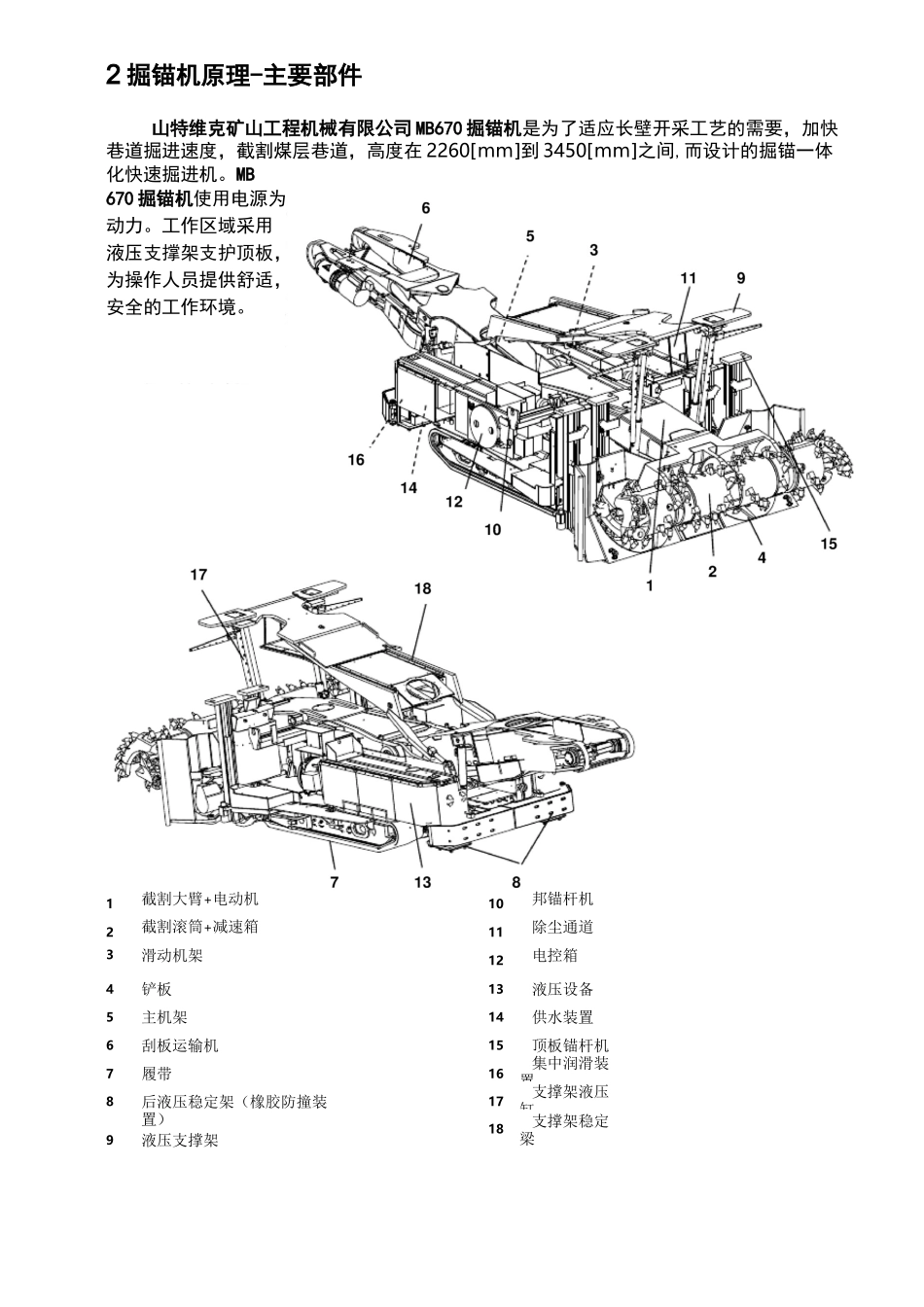

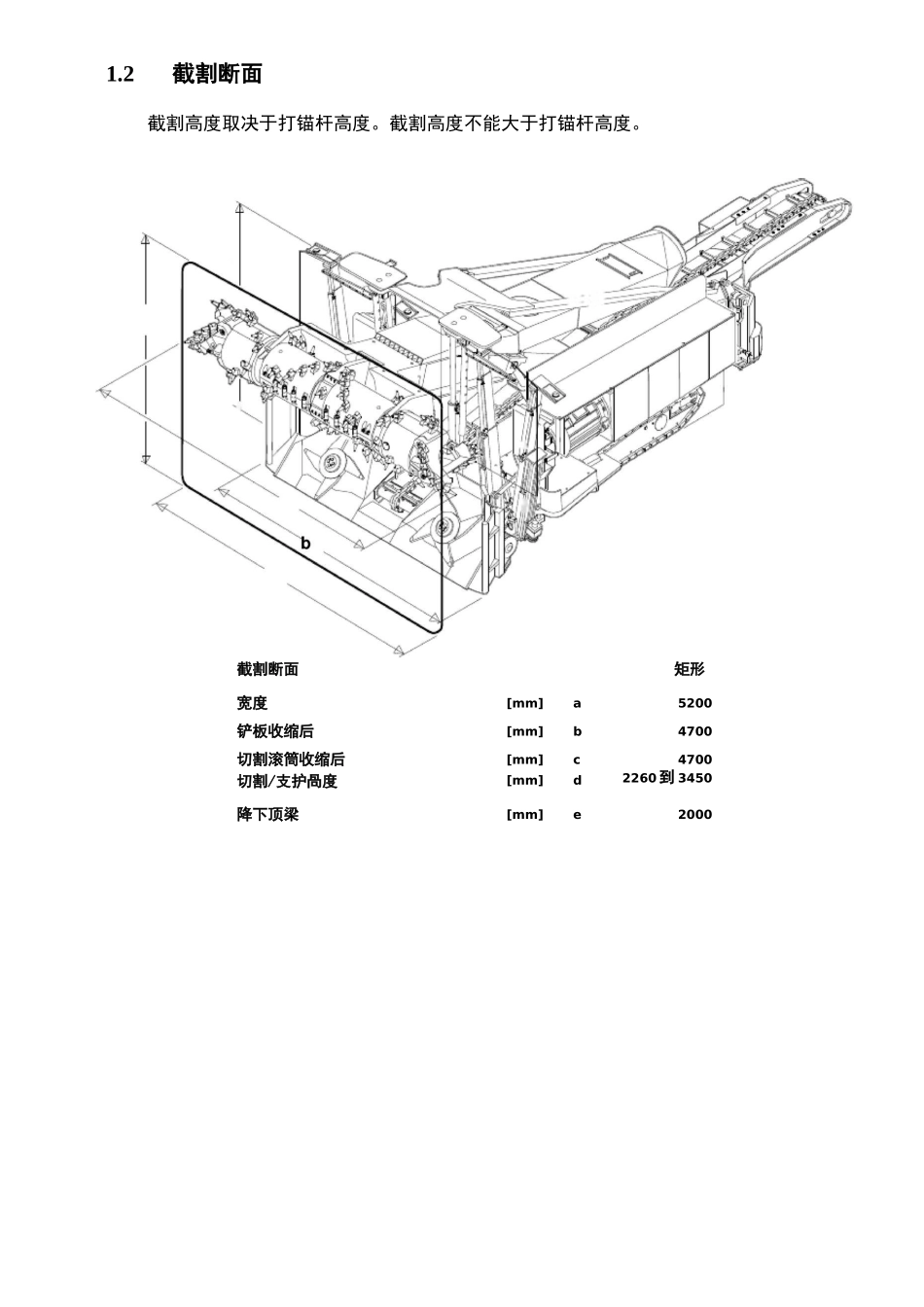

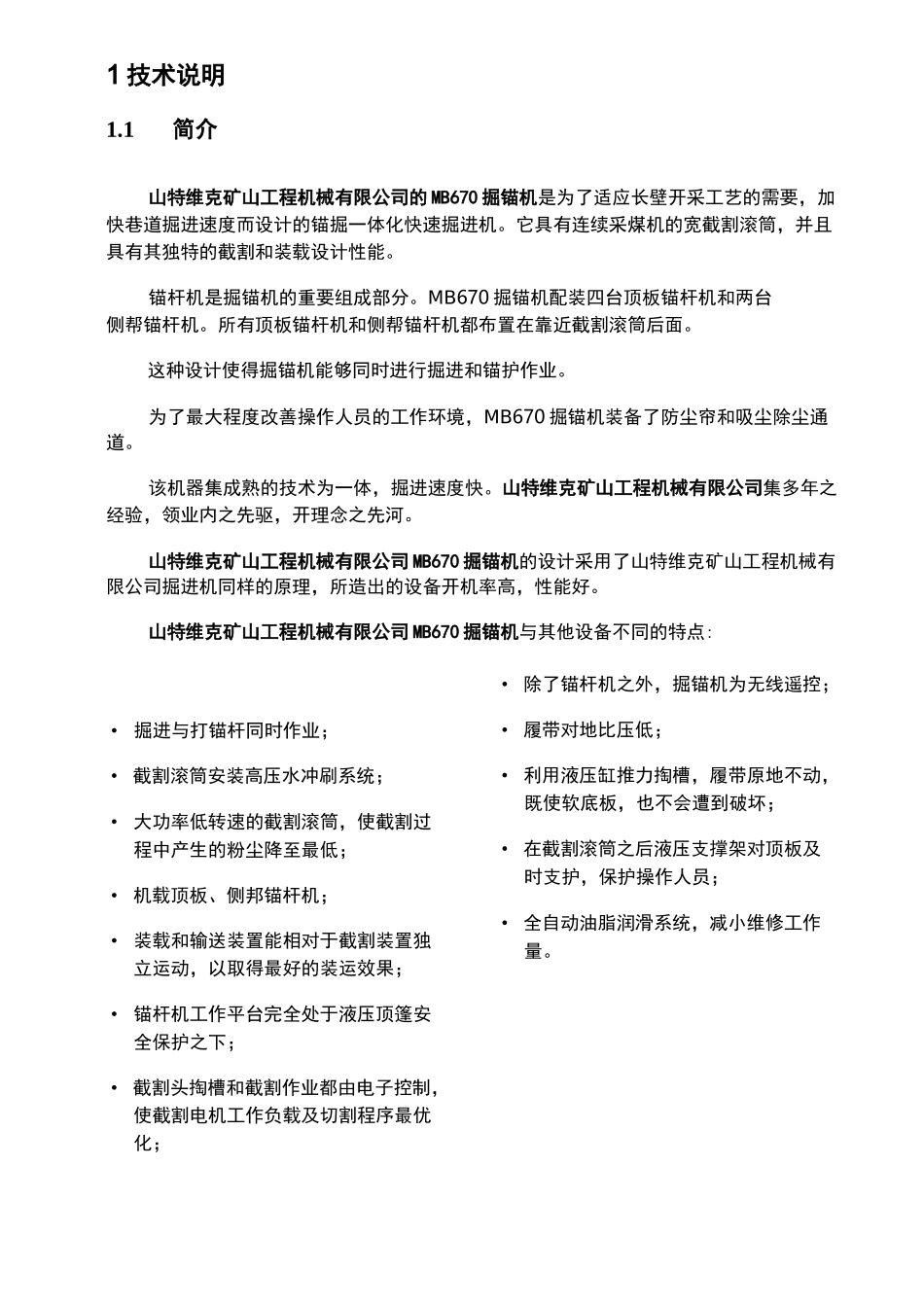

•掘进与打锚杆同时作业；•截割滚筒安装高压水冲刷系统；•大功率低转速的截割滚筒，使截割过程中产生的粉尘降至最低；•机载顶板、侧邦锚杆机；•装载和输送装置能相对于截割装置独立运动，以取得最好的装运效果；•锚杆机工作平台完全处于液压顶篷安全保护之下；•截割头掏槽和截割作业都由电子控制，使截割电机工作负载及切割程序最优化；•除了锚杆机之外，掘锚机为无线遥控；•履带对地比压低；•利用液压缸推力掏槽，履带原地不动，既使软底板，也不会遭到破坏；•在截割滚筒之后液压支撑架对顶板及时支护，保护操作人员；•全自动油脂润滑系统，减小维修工作量。1技术说明1.1简介山特维克矿山工程机械有限公司的MB670掘锚机是为了适应长壁开采工艺的需要，加快巷道掘进速度而设计的锚掘一体化快速掘进机。它具有连续采煤机的宽截割滚筒，并且具有其独特的截割和装载设计性能。锚杆机是掘锚机的重要组成部分。MB670掘锚机配装四台顶板锚杆机和两台侧帮锚杆机。所有顶板锚杆机和侧帮锚杆机都布置在靠近截割滚筒后面。这种设计使得掘锚机能够同时进行掘进和锚护作业。为了最大程度改善操作人员的工作环境，MB670掘锚机装备了防尘帘和吸尘除尘通道。该机器集成熟的技术为一体，掘进速度快。山特维克矿山工程机械有限公司集多年之经验，领业内之先驱，开理念之先河。山特维克矿山工程机械有限公司MB670掘锚机的设计采用了山特维克矿山工程机械有限公司掘进机同样的原理，所造出的设备开机率高，性能好。山特维克矿山工程机械有限公司MB670掘锚机与其他设备不同的特点:ed■TicaI'l'二二1.2截割断面截割高度取决于打锚杆高度。截割高度不能大于打锚杆高度。截割断面矩形宽度[mm]a5200铲板收缩后[mm]b4700切割滚筒收缩后[mm]c4700切割/支护咼度[mm]d2260到3450降下顶梁[mm]e20002掘锚机原理-主要部件山特维克矿山工程机械有限公司MB670掘锚机是为了适应长壁开采工艺的需要，加快巷道掘进速度，截割煤层巷道，高度在2260[mm]到3450[mm]之间,而设计的掘锚一体化快速掘进机。MB670掘锚机使用电源为动力。工作区域采用液压支撑架支护顶板，为操作人员提供舒适，安全的工作环境。1截割大臂+电动机10邦锚杆机2截割滚筒+减速箱11除尘通道3滑动机架12电控箱4铲板13液压设备5主机架14供水装置6刮板运输机15顶板锚杆机7履带16集中润滑装置8后液压稳定架（橡胶防撞装17支撑架液压缸9置）液压支撑架18支撑架稳定梁2.1截割装置2.1.1截割滚筒截割滚筒型号(seeyourpartslist)MB670一5.2m76mm(3”)一节距件号656.59520.xxx使用条件截割最大抗压强度为50MPa的材料装有2x45齿座，适用于齿根为30毫米的截齿截割齿轮箱型号MB670直径1150mm(451/“)宽度5200mm(佰⑷/‘)收缩回的宽度4700mm(侗-巩“)最大截割速度1.54m/sat50Hz1.85m/sat60Hz掏槽及下截速度0.04m/sat50Hz0.05m/sat60Hz水喷雾系统不带或带外喷雾版权：山特维克矿山工程机械有限公司-2006年研究与开发的切割技术。版权所有。签发日：2006年2月O形圈或胶合剂密封。驱动轴轴承带有防护2.1.2齿轮箱齿轮箱由一级直齿轮，一级伞齿轮，加中间轮组成。两个行星轮位于每个驱动端。为防止漏油，所有结合面都用圈。从动轴轴承采用旋转机械密封。技术参[k27[U/[Nm174[U/25.62运输nns盖Ort-输入扭矩1475(bei50Hz)功率输入速2.2滑架（主机架滑动部分）水平滑动机架使得截割装置与运输机向前移动进行掏槽，而其他部件原地不动保持机身稳定。这就是为什么掘锚机可以同时进行掘进与支护！滑动机架滑槽内衬有铜套，用螺栓固定在主机架上的滑道内侧。刮板输送机与铲板相连。滑动机架仅允许输送机和前滑动机架支撑:7截割臂和滑动推力液压缸;12E3滑动机架靠液压缸推动。66*-H^lll~1rfc~
