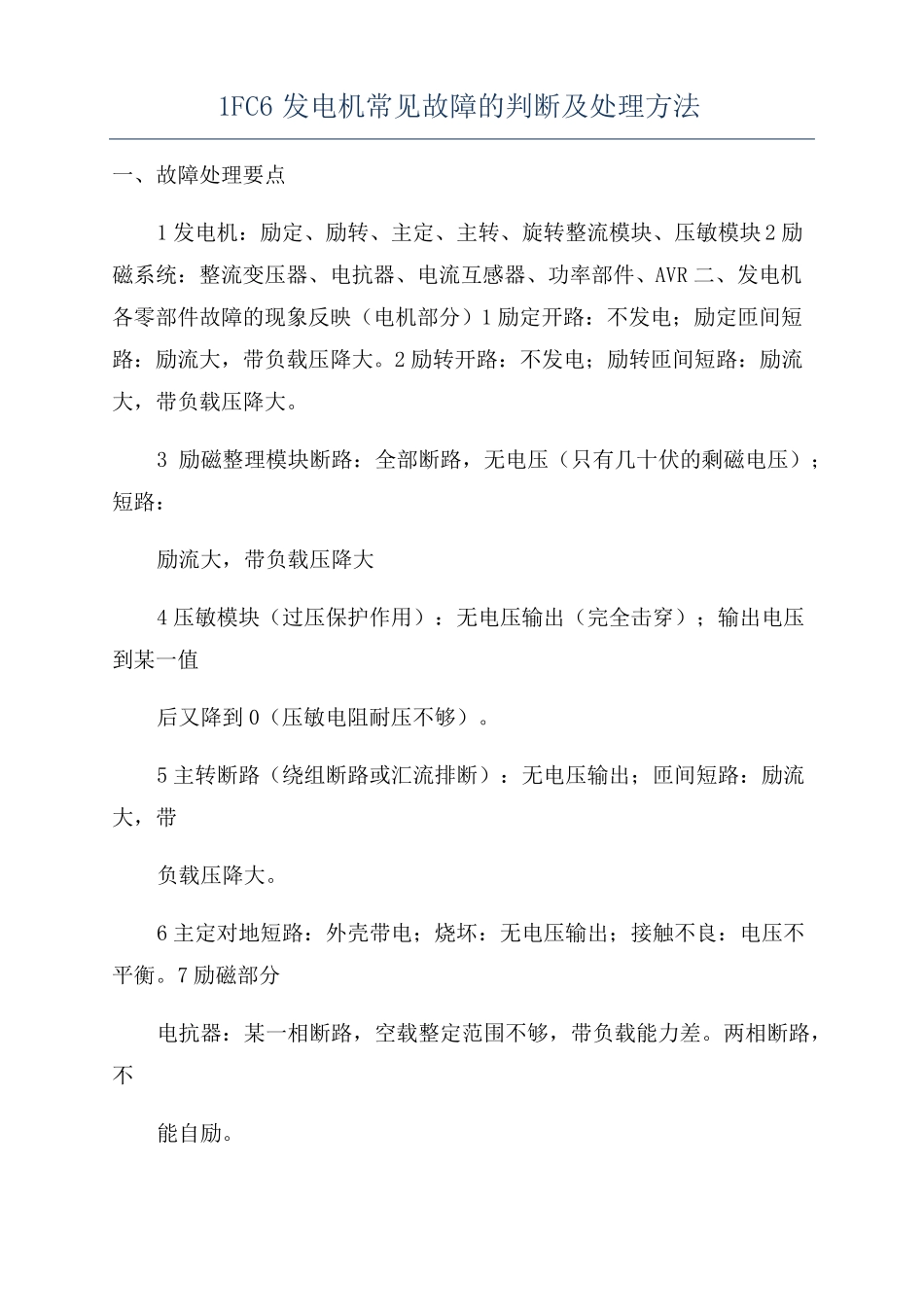

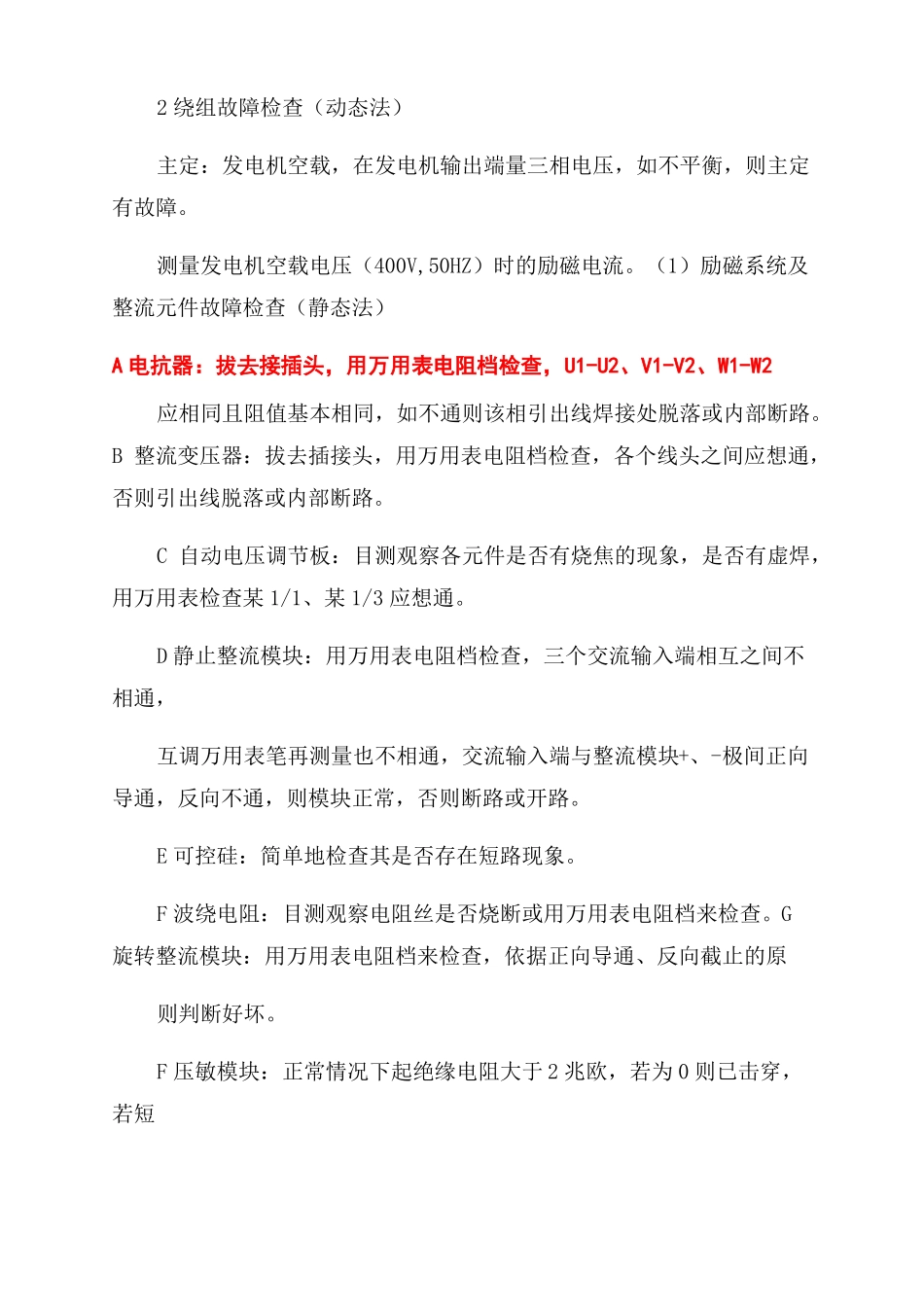

1FC6发电机常见故障的判断及处理方法一、故障处理要点1发电机：励定、励转、主定、主转、旋转整流模块、压敏模块2励磁系统：整流变压器、电抗器、电流互感器、功率部件、AVR二、发电机各零部件故障的现象反映（电机部分）1励定开路：不发电；励定匝间短路：励流大，带负载压降大。2励转开路：不发电；励转匝间短路：励流大，带负载压降大。3励磁整理模块断路：全部断路，无电压（只有几十伏的剩磁电压）；短路：励流大，带负载压降大4压敏模块（过压保护作用）：无电压输出（完全击穿）；输出电压到某一值后又降到0（压敏电阻耐压不够）。5主转断路（绕组断路或汇流排断）：无电压输出；匝间短路：励流大，带负载压降大。6主定对地短路：外壳带电；烧坏：无电压输出；接触不良：电压不平衡。7励磁部分电抗器：某一相断路，空载整定范围不够，带负载能力差。两相断路，不能自励。整流变压器：一相断路，无法自励，他励起励后带负载能力差；内部匝间短路，带负载压降大。8AVR可控硅开路：无法分流，空载电压最高，不可调整流二极管开路或短路：带负载能力差测量变压器开路：无测量信号，空载电压最高，不可调元件能力差：电压摆动，不可调，调节范围不够等9功率部件静止整理模块损坏：提供给励磁机的励磁功率不足，带负载压降大可控硅损坏（开路）：无法分流，电压不可调，带负载压降大击穿短路：最大分流，电压不可调，带负载压降大波绕电阻烧坏：无法分流，空载电压最高，不可调10电流互感器匝间断路或短路：带负载压降大11电容：烧坏两个以上，无法自励2三、零部件故障判断1绕组故障（静态检查）观察法：打开通风百叶窗后，用手电照看观察各个绕组是否有烧坏的迹象，是否有异味发出。绝缘电阻检查：用500V摇表检查各绕组对地绝缘电阻是否正常，正常情况下应大于2兆欧。2绕组故障检查（动态法）主定：发电机空载，在发电机输出端量三相电压，如不平衡，则主定有故障。测量发电机空载电压（400V,50HZ）时的励磁电流。（1）励磁系统及整流元件故障检查（静态法）A电抗器：拔去接插头，用万用表电阻档检查，U1-U2、V1-V2、W1-W2应相同且阻值基本相同，如不通则该相引出线焊接处脱落或内部断路。B整流变压器：拔去插接头，用万用表电阻档检查，各个线头之间应想通，否则引出线脱落或内部断路。C自动电压调节板：目测观察各元件是否有烧焦的现象，是否有虚焊，用万用表检查某1/1、某1/3应想通。D静止整流模块：用万用表电阻档检查，三个交流输入端相互之间不相通，互调万用表笔再测量也不相通，交流输入端与整流模块+、-极间正向导通，反向不通，则模块正常，否则断路或开路。E可控硅：简单地检查其是否存在短路现象。F波绕电阻：目测观察电阻丝是否烧断或用万用表电阻档来检查。G旋转整流模块：用万用表电阻档来检查，依据正向导通、反向截止的原则判断好坏。F压敏模块：正常情况下起绝缘电阻大于2兆欧，若为0则已击穿，若短路明显，也可用万用表电阻档检查，短路时电阻为0，正常时为∞。(2)励磁系统部件动态检查A发电机带轻载运行一段时间（半个小时），用手感测量电抗器或整流变压器3各绕组，正常时热度基本相同，如果某一相特别发烫，则该相存在匝间短路。B空载时把发电机电压调到最高（可控硅不分流），测量电抗器及整流变压器的输出端电压，应基本相同(误差在15%左右)，则正常，否则有问题。四、常见故障分析及处理：发电机的薄弱环节是模块和AVR板1．发电机不发电（1）励定F1、F2与励磁系统F1、F2接触不良，励磁系统的输出无法送到励定上，无法建压。这时把F1、F2接牢即可。（2）励磁系统接线脱落，如果电抗器、整流变压器接线松脱，接插头某2接触不良等。（3）旋转整流模块两组以上断路，用万用表检查并予以更换。（4）压敏模块被击穿，用万用表检查并予以更换。（5）绕组故障:主定匝间短路或烧坏，励定开路（引出线甩断，用万用表检查。（6）励转引出线甩断或汇流排断开。（7）电箱的灭磁开关并未打开或存在短路现象。2．电压高不可调：说明可控硅的分流不起作用（1）AVR无测量信号：从发电机引出线相V、W相到AVR上某1插头的链接断线或某1插接头接触不良。（2）AVR故障：比如测...
