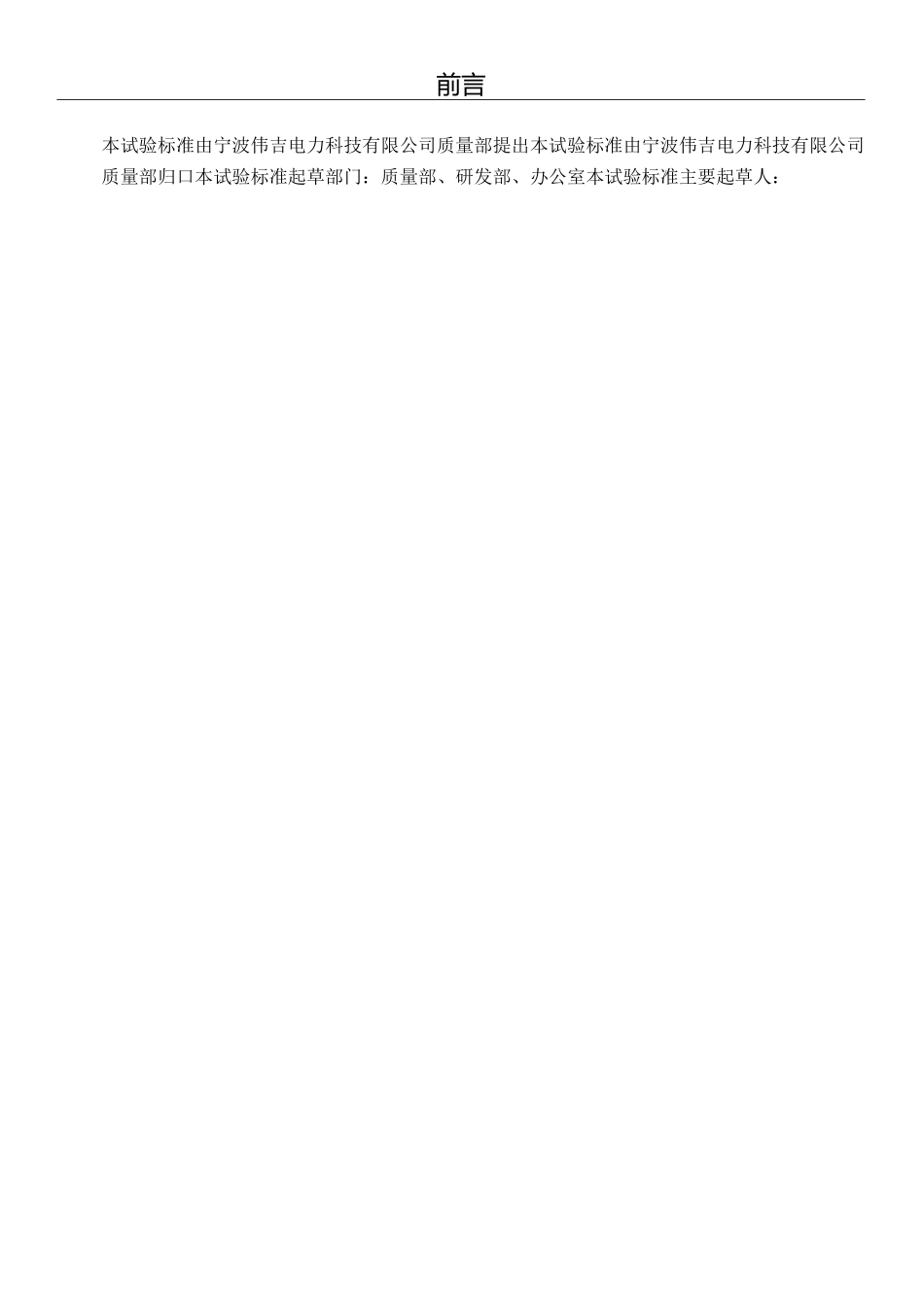

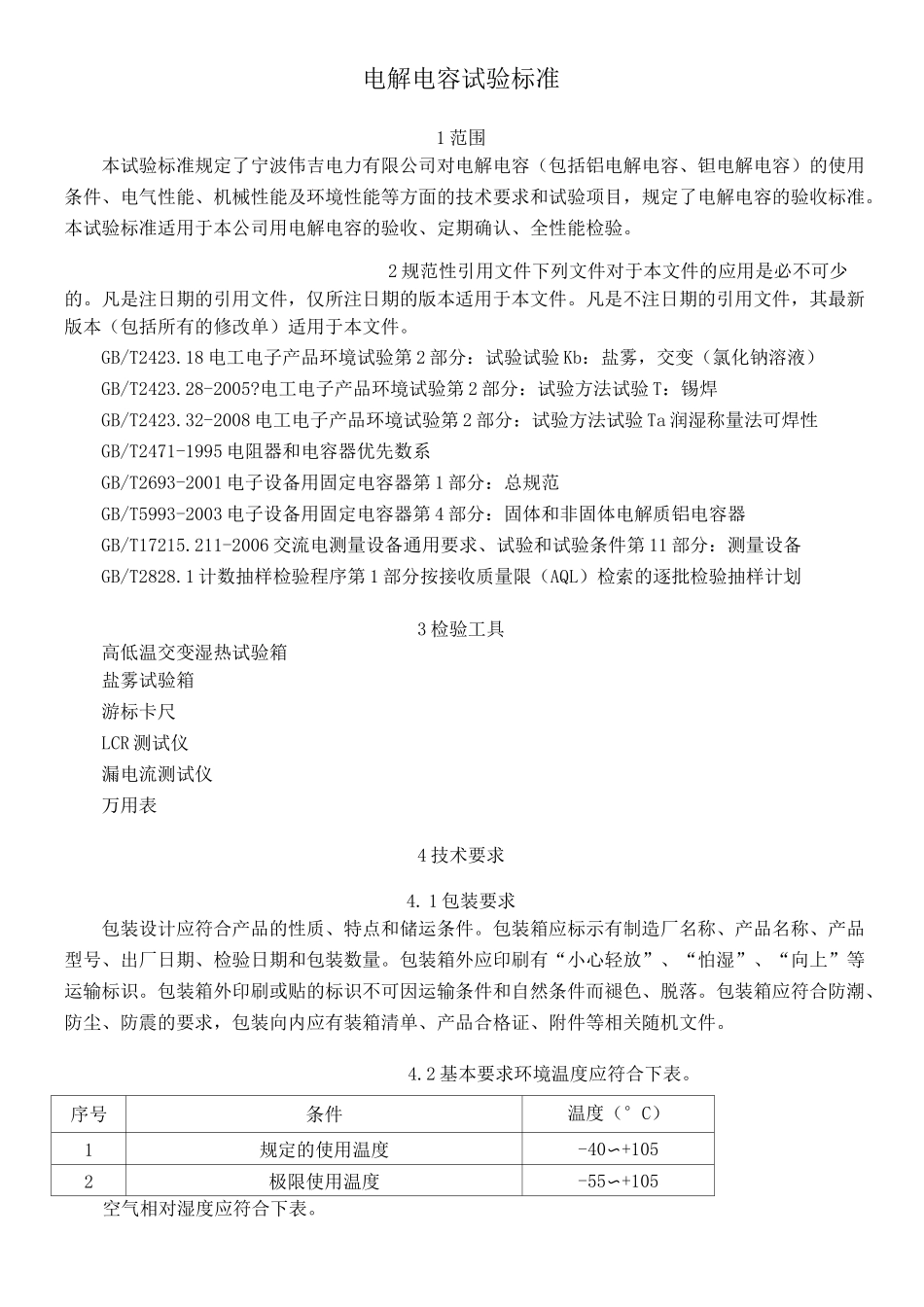

Q/WJBZ宁波伟吉电力科技有限公司试验标隹Q/WJBZ2015电解电容试验标准2015-07-26发布2015-07-26实施宁波伟吉电力科技有限公司发布前言本试验标准由宁波伟吉电力科技有限公司质量部提出本试验标准由宁波伟吉电力科技有限公司质量部归口本试验标准起草部门：质量部、研发部、办公室本试验标准主要起草人：电解电容试验标准1范围本试验标准规定了宁波伟吉电力有限公司对电解电容（包括铝电解电容、钽电解电容）的使用条件、电气性能、机械性能及环境性能等方面的技术要求和试验项目，规定了电解电容的验收标准。本试验标准适用于本公司用电解电容的验收、定期确认、全性能检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.18电工电子产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）GB/T2423.28-2005?电工电子产品环境试验第2部分：试验方法试验T：锡焊GB/T2423.32-2008电工电子产品环境试验第2部分：试验方法试验Ta润湿称量法可焊性GB/T2471-1995电阻器和电容器优先数系GB/T2693-2001电子设备用固定电容器第1部分：总规范GB/T5993-2003电子设备用固定电容器第4部分：固体和非固体电解质铝电容器GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T2828.1计数抽样检验程序第1部分按接收质量限（AQL）检索的逐批检验抽样计划3检验工具高低温交变湿热试验箱盐雾试验箱游标卡尺LCR测试仪漏电流测试仪万用表4技术要求4.1包装要求包装设计应符合产品的性质、特点和储运条件。包装箱应标示有制造厂名称、产品名称、产品型号、出厂日期、检验日期和包装数量。包装箱外应印刷有“小心轻放”、“怕湿”、“向上”等运输标识。包装箱外印刷或贴的标识不可因运输条件和自然条件而褪色、脱落。包装箱应符合防潮、防尘、防震的要求，包装向内应有装箱清单、产品合格证、附件等相关随机文件。4.2基本要求环境温度应符合下表。序号条件温度（°C）1规定的使用温度-40〜+1052极限使用温度-55〜+105空气相对湿度应符合下表。4.5机械性能要求序号条件相对湿度1年平均<75%230天（这些天以自然方式分布在一年中）95%3在其他天偶然出现85%63.0kPa〜106.0kPa（海拔4000m及以下），特殊订货要求除外。高海拔地区要求满足在海拔4000m〜4700m正常工作。4.3标识及尺寸电解电容器本身应至少标识静电容量、误差范围（或误差代码）、额定电压、工作温度等，并尽可能多的包含制造企业识别标识等内容，所标识内容应与详细技术规范书一致。电解电容器详细规范书应至少包含电解电容的标称容量、容差范围、容量比、额定电压、工作温度、损耗角正切、漏电流、使用寿命、等效串联电阻（ESR）、阻抗、阻抗比、绝缘外套的绝缘电阻、纹波电流、适用频率、尺寸、制造企业识别标识等内容。4.4电气要求静电容量应符合其详细技术规范书标称容量、容量偏差等的相关技术要求。参照GB/T2471-1995,电解电容器的电容量允许偏差分为土10%和土20%；电容量宜从1.0、1.5、2.2、3.3、4.7、6.8和它们的十进倍数或约数中选取。容量比应符合其详细技术规范书的相关技术要求。额定工作电压应符合其详细技术规范书的相关技术要求。电压值小于250V的电解电容器：宜从1、1.6、2.5、3.5、5、6.3和它们的十进倍数中选取。常用规格为6.3V、10V、16V、25V、35V、50V、63V、100V、160V、200V。电压值大于等于250V的电解电容器：宜从250V、315V、350V、400V、450V中选取。常用规格为250V、350V、400V、450V。4.4.4漏电流漏电流应符合其详细技术规范书的相关技术要求。5）损耗角正切（tg5）应符合其详细技术规范书的相关技术要求。等效串联电阻ESR）和阻抗（Z）应符合其详细技术规范书的相关技术要求。阻抗比应符合其详细技术规范书的相关技术要求。绝缘外套的绝缘电阻应符合其详细技术规范书的相关技术要通求用,电解电容绝缘外套的绝缘电阻不低于100MQ。耐电压能力应符合其详细技术规范书的相关技术要求。额定纹波电流和纹波电流频率系数应符合其详细技术规范书...
