3Done课程桌子的制作VIP免费

3Done课程桌子的制作_第1页
1/22
3Done课程桌子的制作_第2页
2/22
3Done课程桌子的制作_第3页
3/22

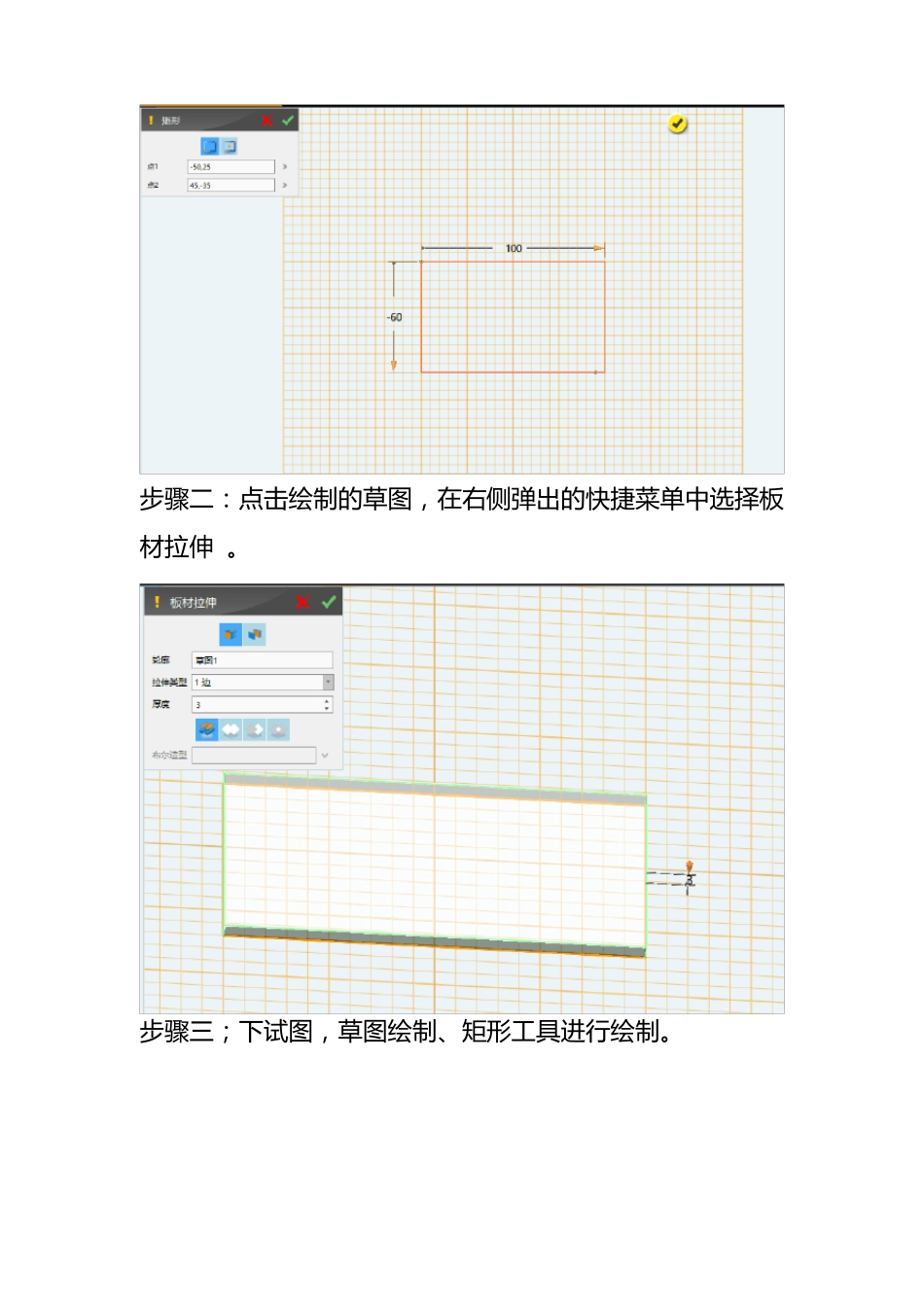

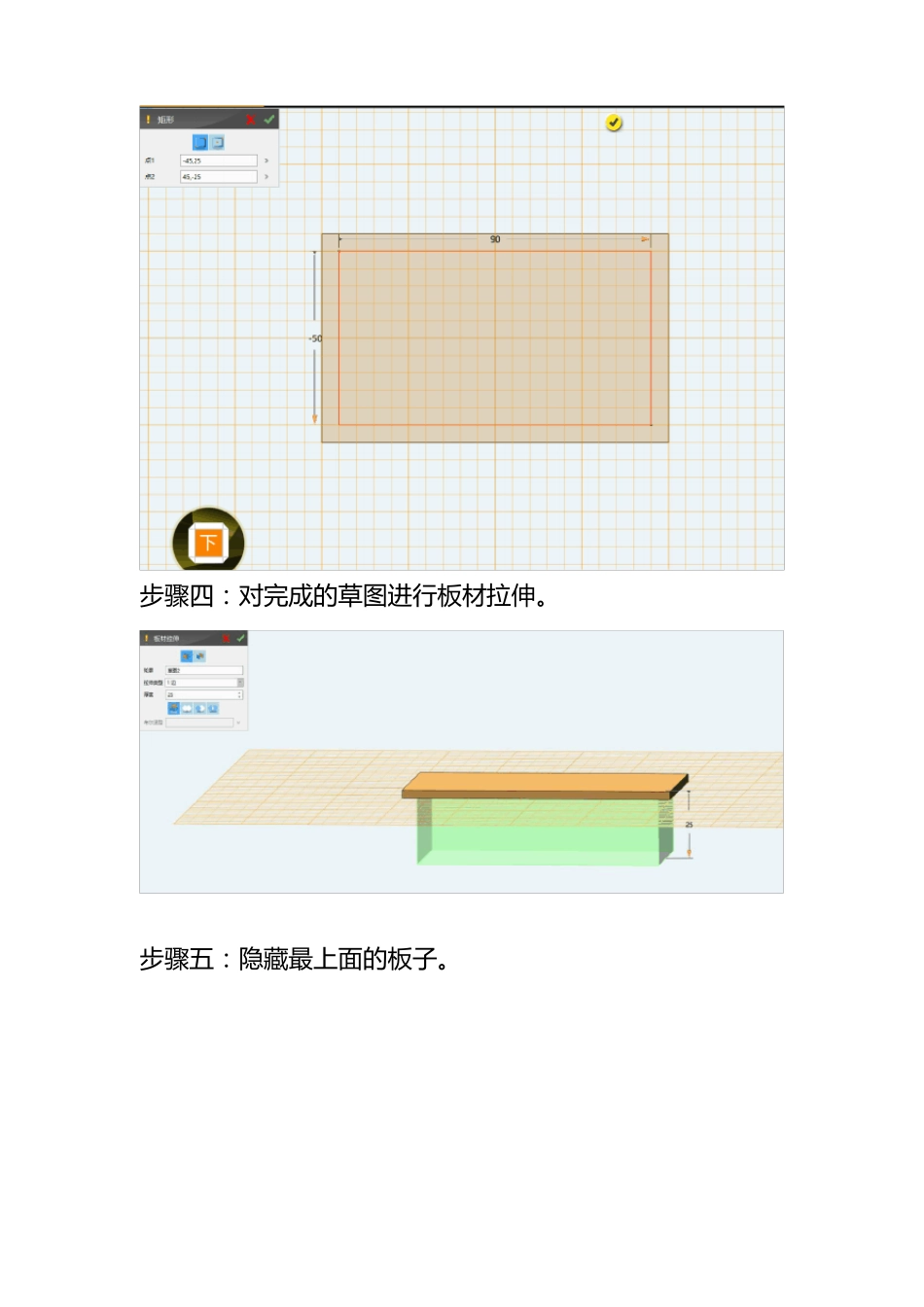

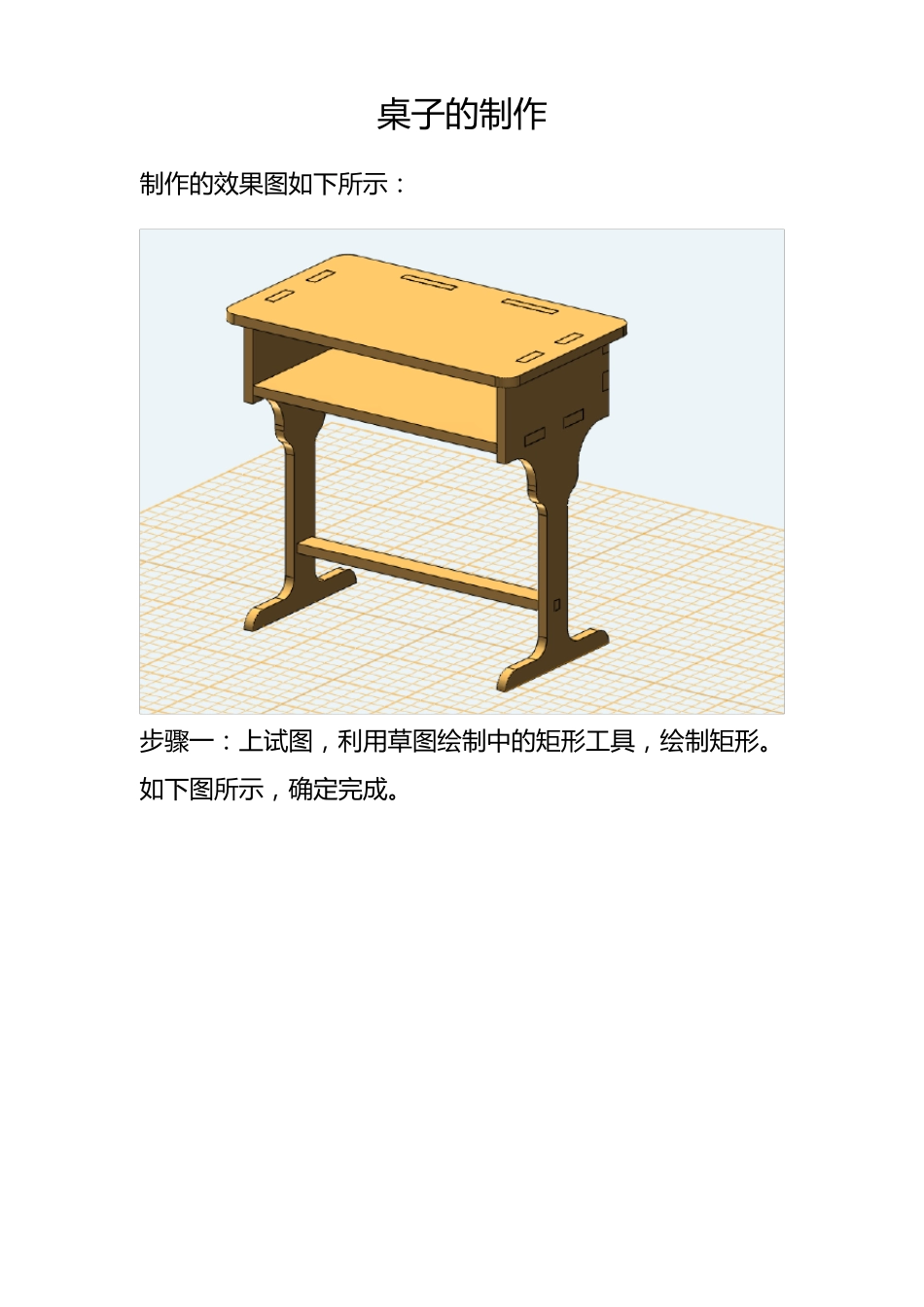

桌子的制作制作的效果图如下所示:步骤一:上试图,利用草图绘制中的矩形工具,绘制矩形。如下图所示,确定完成。步骤二:点击绘制的草图,在右侧弹出的快捷菜单中选择板材拉伸。步骤三;下试图,草图绘制、矩形工具进行绘制。步骤四:对完成的草图进行板材拉伸。步骤五:隐藏最上面的板子。步骤六:抽壳,注意抽壳的面为上面和前面。步骤七:特征造型-》切口命令。一次点击连接的面,如下图所示。步骤八:前视图、将最底下的面向上移动3个单位。步骤九:特征造型-》添加槽命令。点击如下图所示的面,为其添加槽口。步骤十:继续进行添加槽设计,这时候勾选反向选项。完成槽口的添加。步骤十一;特征造型、平板拼插、预制槽命令。凸槽选择底部的面,凹槽选择竖着的面。步骤十二:继续进行平板拼插,预制槽命令,添加槽口。步骤十三;显示出刚才隐藏的面板。步骤十四:继续进行平板拼插、预制槽,添加槽口。凸槽选择竖着的3个面,凹槽选择平着的面。步骤十五:特征造型、圆角命令,将桌面上的四个角进行圆角修饰。步骤十六:左视图,开始绘制桌子的下半部分。首先绘制一条镜像线。利用直线工具,绘制如图所示的形状。链状圆角命令,进行圆角修饰。继续进行链状圆角命令利用直线工具,继续绘制。并删除多余的线。链状圆角命令。框选所有的线条,进行镜像。框选所有的线条,移动,稍微往下移动一点。删除镜像线,利用直线工具,将有漏洞的地方进行封闭。链状圆角命令,进行修饰。步骤十七:板材拉伸草图,注意方向。步骤十八:线性阵列,绘制好的桌子腿。步骤十九:组合编辑加运算。基体选择上面的板子,合并体选择绘制的桌子腿。步骤二十;对右侧的同样进行组合编辑加运算。步骤二十一:隐藏右侧的桌子腿,继续进行草图绘制。步骤二十二:右视图,利用矩形工具绘制草图。步骤二十三:显示右侧的桌子腿,板材拉伸。步骤二十四:平板拼插,预制槽命令。凸槽选择横着的木材,凹槽选择桌子腿。步骤二十五:右侧的桌子腿进行同样的操作。步骤二十六:至此,桌子的绘制完成。步骤一二十七;进行投影,切割。
