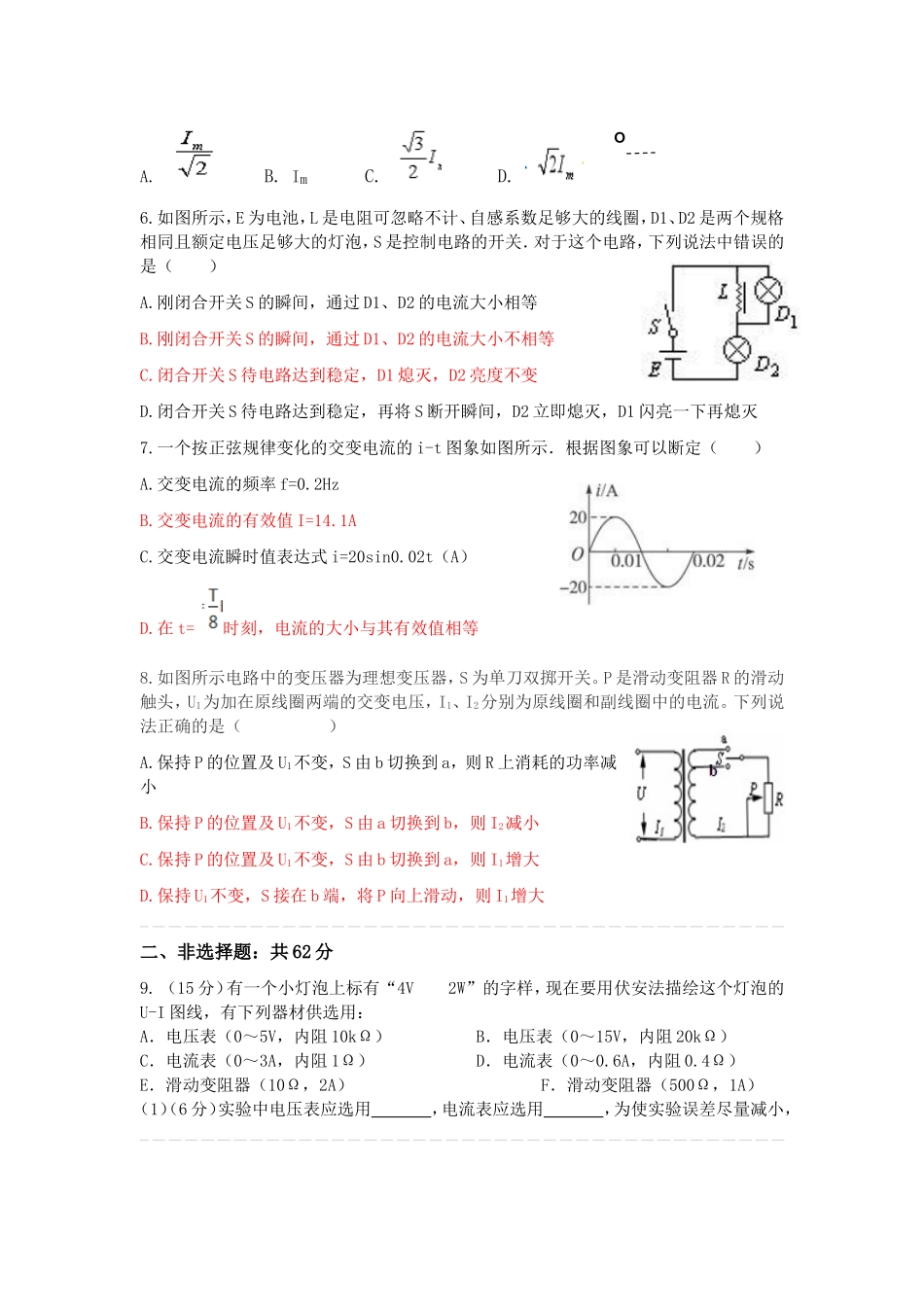

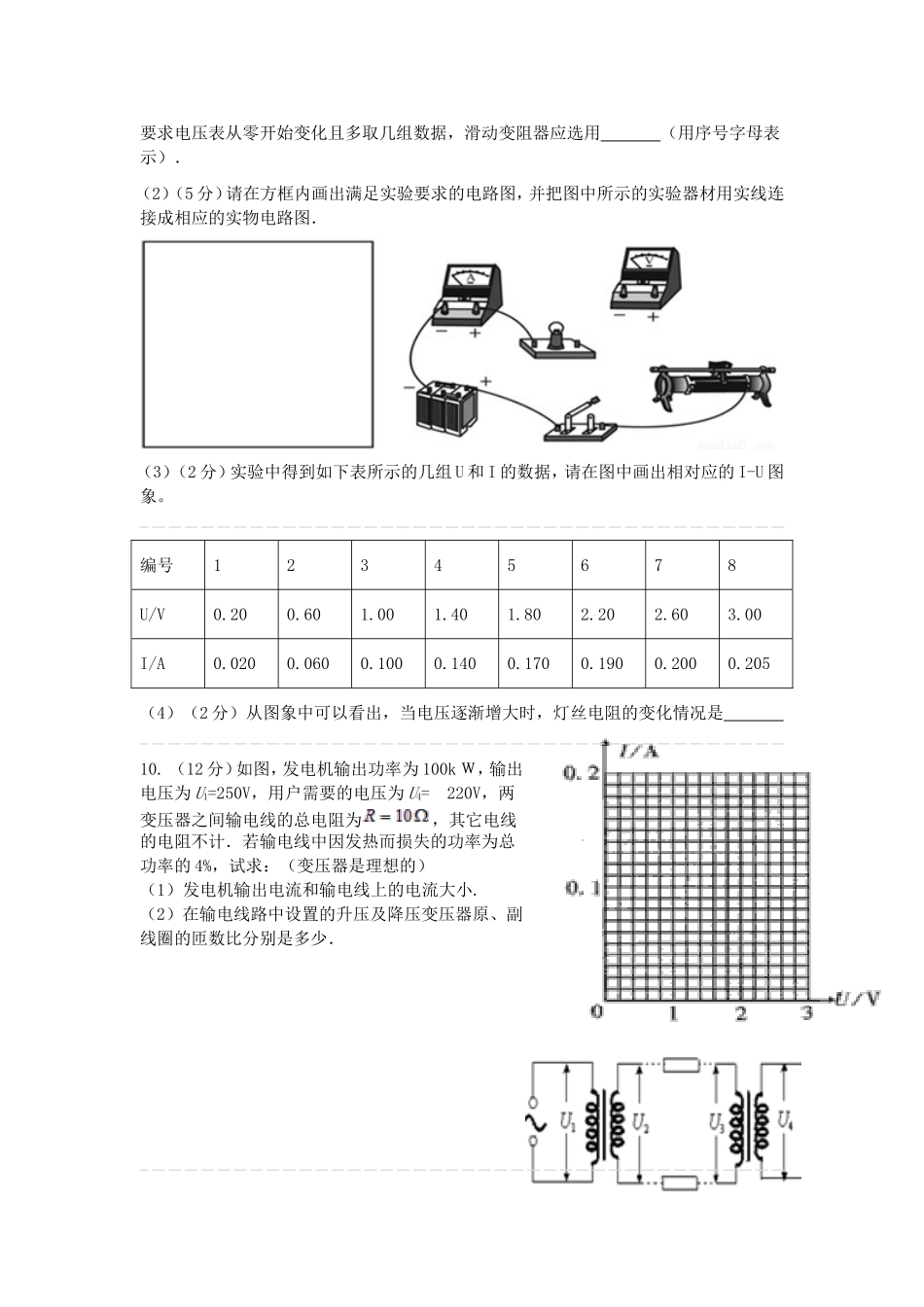

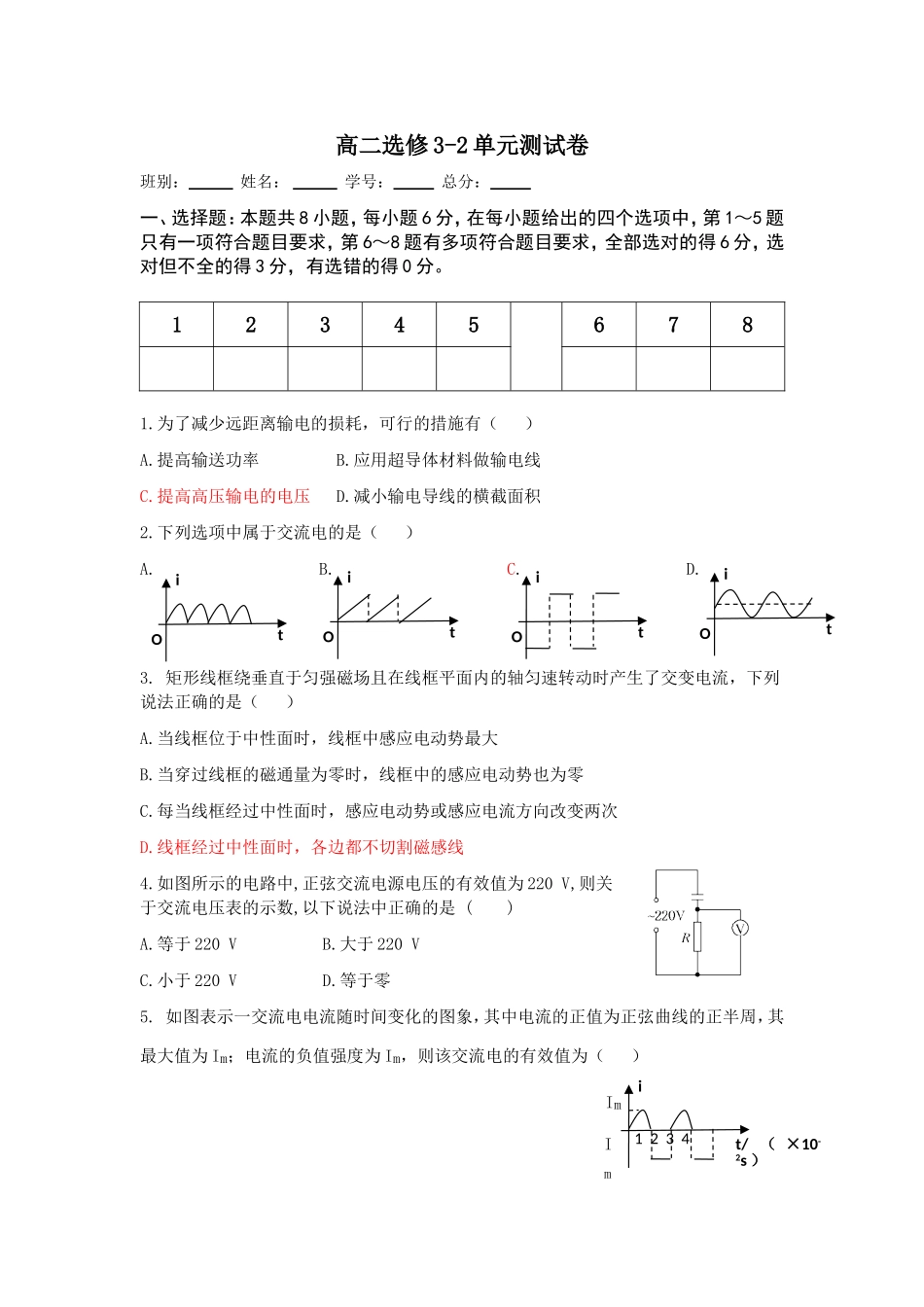

高二选修3-2单元测试卷班别：姓名：学号：总分：一、选择题：本题共8小题，每小题6分，在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分。1.为了减少远距离输电的损耗，可行的措施有（）A.提高输送功率B.应用超导体材料做输电线C.提高高压输电的电压D.减小输电导线的横截面积2.下列选项中属于交流电的是（）A.B.C.D.3.矩形线框绕垂直于匀强磁场且在线框平面内的轴匀速转动时产生了交变电流，下列说法正确的是（）A.当线框位于中性面时，线框中感应电动势最大B.当穿过线框的磁通量为零时，线框中的感应电动势也为零C.每当线框经过中性面时，感应电动势或感应电流方向改变两次D.线框经过中性面时，各边都不切割磁感线4.如图所示的电路中,正弦交流电源电压的有效值为220V,则关于交流电压表的示数,以下说法中正确的是()A.等于220VB.大于220VC.小于220VD.等于零5.如图表示一交流电电流随时间变化的图象，其中电流的正值为正弦曲线的正半周，其最大值为Im；电流的负值强度为Im，则该交流电的有效值为（）12345678OtiOtiOtiOtiit/（×10-2s）ImIm1234OA.B.ImC.D.6.如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法中错误的是（）A.刚闭合开关S的瞬间，通过D1、D2的电流大小相等B.刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C.闭合开关S待电路达到稳定，D1熄灭，D2亮度不变D.闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭7.一个按正弦规律变化的交变电流的i-t图象如图所示．根据图象可以断定（）A.交变电流的频率f=0.2HzB.交变电流的有效值I=14.1AC.交变电流瞬时值表达式i=20sin0.02t（A）D.在t=时刻，电流的大小与其有效值相等8.如图所示电路中的变压器为理想变压器，S为单刀双掷开关。P是滑动变阻器R的滑动触头，U1为加在原线圈两端的交变电压，I1、I2分别为原线圈和副线圈中的电流。下列说法正确的是（）A.保持P的位置及U1不变，S由b切换到a，则R上消耗的功率减小B.保持P的位置及U1不变，S由a切换到b，则I2减小C.保持P的位置及U1不变，S由b切换到a，则I1增大D.保持U1不变，S接在b端，将P向上滑动，则I1增大二、非选择题：共62分9.（15分）有一个小灯泡上标有“4V2W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：A．电压表（0～5V，内阻10kΩ）B．电压表（0～15V，内阻20kΩ）C．电流表（0～3A，内阻1Ω）D．电流表（0～0.6A，内阻0.4Ω）E．滑动变阻器（10Ω，2A）F．滑动变阻器（500Ω，1A）（1）（6分）实验中电压表应选用，电流表应选用，为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用（用序号字母表示）．（2）（5分）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．（3）（2分）实验中得到如下表所示的几组U和I的数据，请在图中画出相对应的I-U图象。编号12345678U/V0.200.601.001.401.802.202.603.00I/A0.0200.0600.1000.1400.1700.1900.2000.205（4）（2分）从图象中可以看出，当电压逐渐增大时，灯丝电阻的变化情况是10.（12分）如图，发电机输出功率为100kＷ，输出电压为U1=250V，用户需要的电压为U4=220V，两变压器之间输电线的总电阻为，其它电线的电阻不计．若输电线中因发热而损失的功率为总功率的4%，试求：（变压器是理想的）（1）发电机输出电流和输电线上的电流大小.（2）在输电线路中设置的升压及降压变压器原、副线圈的匝数比分别是多少．11.(15分)如图所示，L1、L2为水平放置的光滑的平行导电导轨，间距L为0.50m，其间接有电阻R阻值为5.0Ω，处于竖直方向的匀强磁场中，磁感应强度B为0.50T．一质量m为0.10kg的导体棒ab在大小为0.20N的水平恒力F作用下，由静止开始沿导轨滑动，导体棒与导轨的电阻均不计，求：(1)导体棒ab运动所能达到的最大速度vm；(2)导体棒ab达到最大速度后系统的发热功率P；12．（20分）图甲为小型旋转电枢式交...
