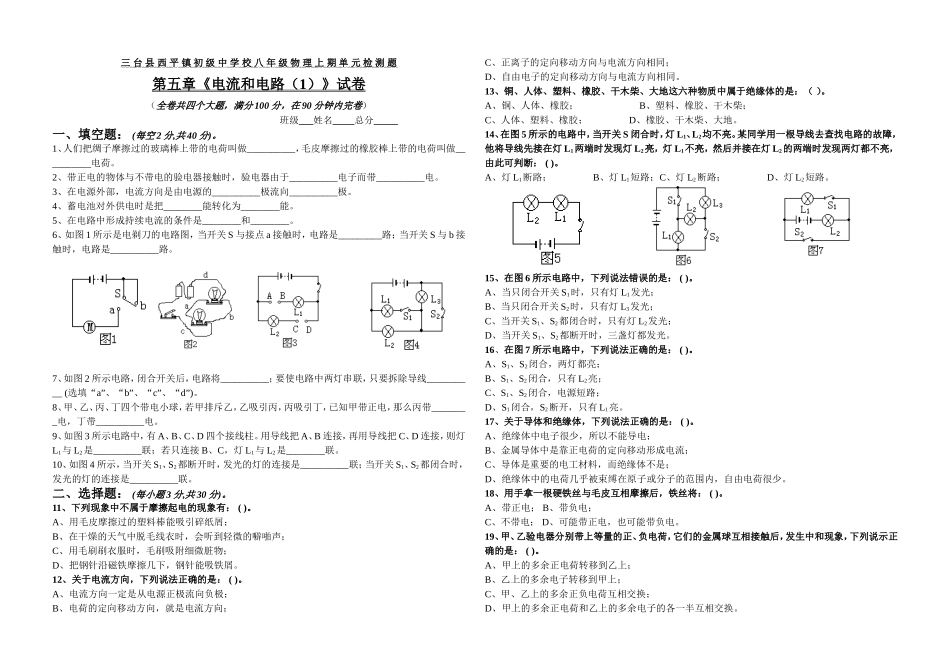

三台县西平镇初级中学校八年级物理上期单元检测题第五章《电流和电路（1）》试卷（全卷共四个大题，满分100分，在90分钟内完卷）班级姓名总分一、填空题：(每空2分,共40分)。1、人们把绸子摩擦过的玻璃棒上带的电荷叫做__________，毛皮摩擦过的橡胶棒上带的电荷叫做__________电荷。2、带正电的物体与不带电的验电器接触时，验电器由于__________电子而带__________电。3、在电源外部，电流方向是由电源的__________极流向__________极。4、蓄电池对外供电时是把________能转化为________能。5、在电路中形成持续电流的条件是________和________。6、如图1所示是电剃刀的电路图，当开关S与接点a接触时，电路是_________路；当开关S与b接触时，电路是__________路。7、如图2所示电路，闭合开关后，电路将__________；要使电路中两灯串联，只要拆除导线__________(选填“a”、“b”、“c”、“d”)。8、甲、乙、丙、丁四个带电小球，若甲排斥乙，乙吸引丙，丙吸引丁，已知甲带正电，那么丙带________电，丁带__________电。9、如图3所示电路中，有A、B、C、D四个接线柱。用导线把A、B连接，再用导线把C、D连接，则灯L1与L2是__________联；若只连接B、C，灯L1与L2是________联。10、如图4所示，当开关S1、S2都断开时，发光的灯的连接是__________联；当开关S1、S2都闭合时，发光的灯的连接是__________联。二、选择题：(每小题3分,共30分)。11、下列现象中不属于摩擦起电的现象有：()。A、用毛皮摩擦过的塑料棒能吸引碎纸屑；B、在干燥的天气中脱毛线衣时，会听到轻微的噼啪声；C、用毛刷刷衣服时，毛刷吸附细微脏物；D、把钢针沿磁铁摩擦几下，钢针能吸铁屑。12、关于电流方向，下列说法正确的是：()。A、电流方向一定是从电源正极流向负极；B、电荷的定向移动方向，就是电流方向；C、正离子的定向移动方向与电流方向相同；D、自由电子的定向移动方向与电流方向相同。13、铜、人体、塑料、橡胶、干木柴、大地这六种物质中属于绝缘体的是：（）。A、铜、人体、橡胶；B、塑料、橡胶、干木柴；C、人体、塑料、橡胶；D、橡胶、干木柴、大地。14、在图5所示的电路中，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障，他将导线先接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2的两端时发现两灯都不亮，由此可判断：()。A、灯L1断路；B、灯L1短路；C、灯L2断路；D、灯L2短路。15、在图6所示电路中，下列说法错误的是：()。A、当只闭合开关S1时，只有灯L1发光；B、当只闭合开关S2时，只有灯L3发光；C、当开关S1、S2都闭合时，只有灯L2发光；D、当开关S1、S2都断开时，三盏灯都发光。16、在图7所示电路中，下列说法正确的是：()。A、S1、S2闭合，两灯都亮；B、S1、S2闭合，只有L2亮；C、S1、S2闭合，电源短路；D、S1闭合，S2断开，只有L1亮。17、关于导体和绝缘体，下列说法正确的是：()。A、绝缘体中电子很少，所以不能导电；B、金属导体中是靠正电荷的定向移动形成电流；C、导体是重要的电工材料，而绝缘体不是；D、绝缘体中的电荷几乎被束缚在原子或分子的范围内，自由电荷很少。18、用手拿一根硬铁丝与毛皮互相摩擦后，铁丝将：()。A、带正电；B、带负电；C、不带电；D、可能带正电，也可能带负电。19、甲、乙验电器分别带上等量的正、负电荷，它们的金属球互相接触后，发生中和现象，下列说示正确的是：()。A、甲上的多余正电荷转移到乙上；B、乙上的多余电子转移到甲上；C、甲、乙上的多余正负电荷互相交换；D、甲上的多余正电荷和乙上的多余电子的各一半互相交换。20、一位同学在组成串联电路实验中，按电路图连接无误后，闭合开关,发现只有L1灯亮,故障原因是：()。A、灯L2的灯座松了，使电路出现断路；B、灯L2的灯座出现短路，致使没有电流通过L2；C、开关接线柱松了，使电路接触不良而造成断路；D、L2的灯丝断了，使电路出现断路。三、作图题：(每小题3分,共9分)。21、在图8中，根据电路图连接实物图：22、将图9中的实验连成串联电路，要求：导线不能交叉。23、根据图10中的实物图画出相应的电路图，要求在图上标出S1、S2、S3和L1、L2。四、实验题：(25题...
