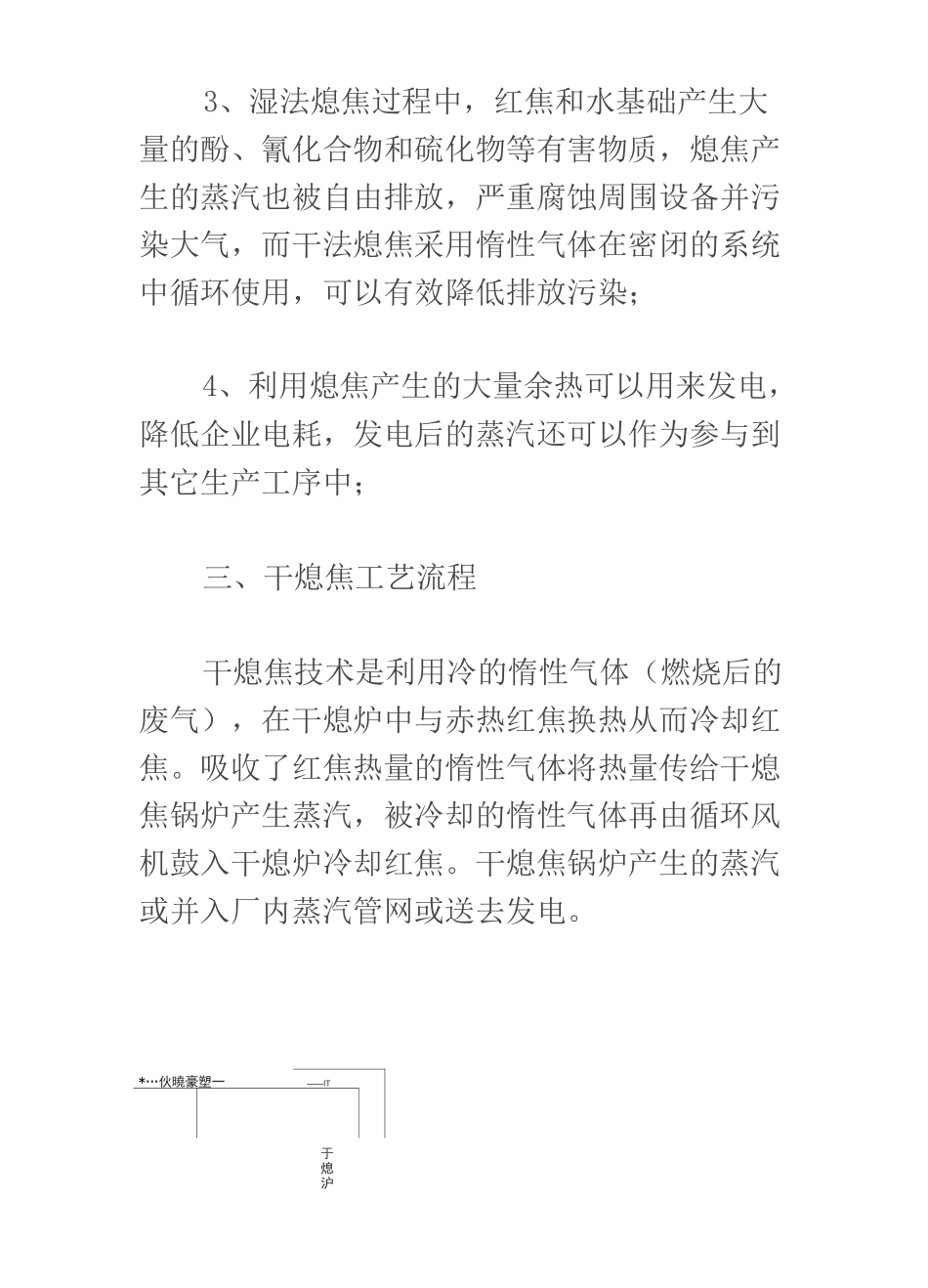

干熄焦余热发电技术干熄焦余热发电技术2012-12-1115:32:15来源：中国节能在线我要评论：0随着焦炉大型化的发展，高温高压干熄焦将成为未来的发展趋势。采用干法熄焦，每处理1吨煤炭，可以回收约为1.35GJ的热量，节约40kg标煤。本文全面总结了干熄焦装置的运行情况，包括生产情况、生产工艺原理、主要技术经济指标、干熄焦的主要设备、干熄焦余热发电技术、分析了干熄焦工艺，不同情况下的节能效果、直接经济效益、延伸效益和环保效益。一、基本原理和工艺流程1、干熄焦概念：所谓干熄焦是相对于湿熄焦而言的，干熄焦是采用惰性气体将红焦在无氧的环境下降温冷却的一种熄焦方法。2、干熄焦流程：在干熄焦过程中，红焦从干熄炉的顶部装入，低温惰性气体由循环风机鼓入干熄炉冷却段红焦层内，冷却后的焦炭从干熄炉底部排除；吸收红焦潜热后温度升高的惰性循环气体从干熄炉环形烟道排出后，进入干熄焦余热锅炉进行换热，锅炉产生的蒸汽进入汽轮机带动发电机发电，从干熄焦余热锅炉冷却后的低温惰性气体进入循环风机重新鼓入干熄炉。二、干熄焦技术优势及与湿熄焦的比较1、干法熄焦能够提高焦炭强度和降低焦炭反应性，与传统湿法熄焦相比，M40可以提高3~5%，入炉焦比降低2~5%，高炉的常能可以提高1%;2、同湿法熄焦相比，干熄焦可回收83%的红焦显热，采用干法熄焦，每处理1t焦炭，可以回收约为1.35GJ的热量，每干熄1t焦炭可以产生压力为3.8MPa,450°C的蒸汽0.541.而传统的湿法熄焦不论采用低水分熄焦还是压力蒸汽熄焦的方法，都不能把这部分热量回收回来；3、湿法熄焦过程中，红焦和水基础产生大量的酚、氰化合物和硫化物等有害物质，熄焦产生的蒸汽也被自由排放，严重腐蚀周围设备并污染大气，而干法熄焦采用惰性气体在密闭的系统中循环使用，可以有效降低排放污染；4、利用熄焦产生的大量余热可以用来发电，降低企业电耗，发电后的蒸汽还可以作为参与到其它生产工序中；三、干熄焦工艺流程干熄焦技术是利用冷的惰性气体（燃烧后的废气），在干熄炉中与赤热红焦换热从而冷却红焦。吸收了红焦热量的惰性气体将热量传给干熄焦锅炉产生蒸汽，被冷却的惰性气体再由循环风机鼓入干熄炉冷却红焦。干熄焦锅炉产生的蒸汽或并入厂内蒸汽管网或送去发电。*…伙曉豪塑一——IT于熄沪BE1干堆塲工艺Ik租图表1楠环气钵工莒#热出口画应人口压力岀口压力1707叽m口阻+ltWPa-+6100PaOOOt^A由焦炉生产的温度约为iooo°c的赤热焦炭排出装入焦罐车中，焦罐经牵引、提升移送至熄槽上部，从加焦口将焦炭放入干熄槽预存室，预存一定时间后下行至熄焦室，并与逆流的惰性循环气体N2进行热交换，冷却后的焦炭经排焦装置从排焦口排出，再经皮带转运至筛焦楼筛焦、储存,供炼钢（炼铁）用。二者在逆向运动中，焦炭逐渐被冷却到250C以下，然后由炉底的卸料装置排出；同时,惰性气体（或废烟气）被加热到800C左右，从干熄炉斜道口经过一次除尘器后进入干熄焦锅炉；在锅炉中，水被热气流加热产生蒸汽，同时气体被冷却到200°C左右，再经二次除尘由循环风机重新送入干熄炉内循环使用。四、干熄焦主要设备简介干熄焦主要由红焦装入设备、提升机、干熄炉、冷焦排出设备、电机车及焦罐台车、焦罐、一次除尘器、二次除尘器、干熄焦锅炉单元、循环风机、除尘地面站、水处理单位、自动控制部分、发电部分等组成。1、红焦装入设备干熄焦红焦装入设备由电机车、焦罐台车、APS定位装置、提升机、装入装置以及各极限感应器等设备组成，起着接焦、送焦及装焦等作用。1.1电机车电机车运行在焦侧的熄焦轨道上，用于牵引、制动焦罐台车，控制圆形旋转焦罐的旋转动作和完成接送红焦的任务。电机车主要由车体、走行装置、制动装置、气路系统、空调系统及电气系统组成。1.2旋转焦罐旋转焦罐用来装运从炭化室中推出的红焦，并与其它设备配合，将红焦装入干熄炉内。1.3提升机提升机运行于提升井架和干熄炉顶轨道上，将装满红焦的焦罐提升并横移至干熄炉炉顶，与装入装置相配合，将红焦装入干熄炉内。装完红焦后又将空罐经提升、走行和下降落座在焦罐台车上。1.4装入装置装入装置位于干熄炉的顶部，与提升机配合将焦罐中的红焦装入干熄炉。2、冷...
