真空井点降水方案VIP免费

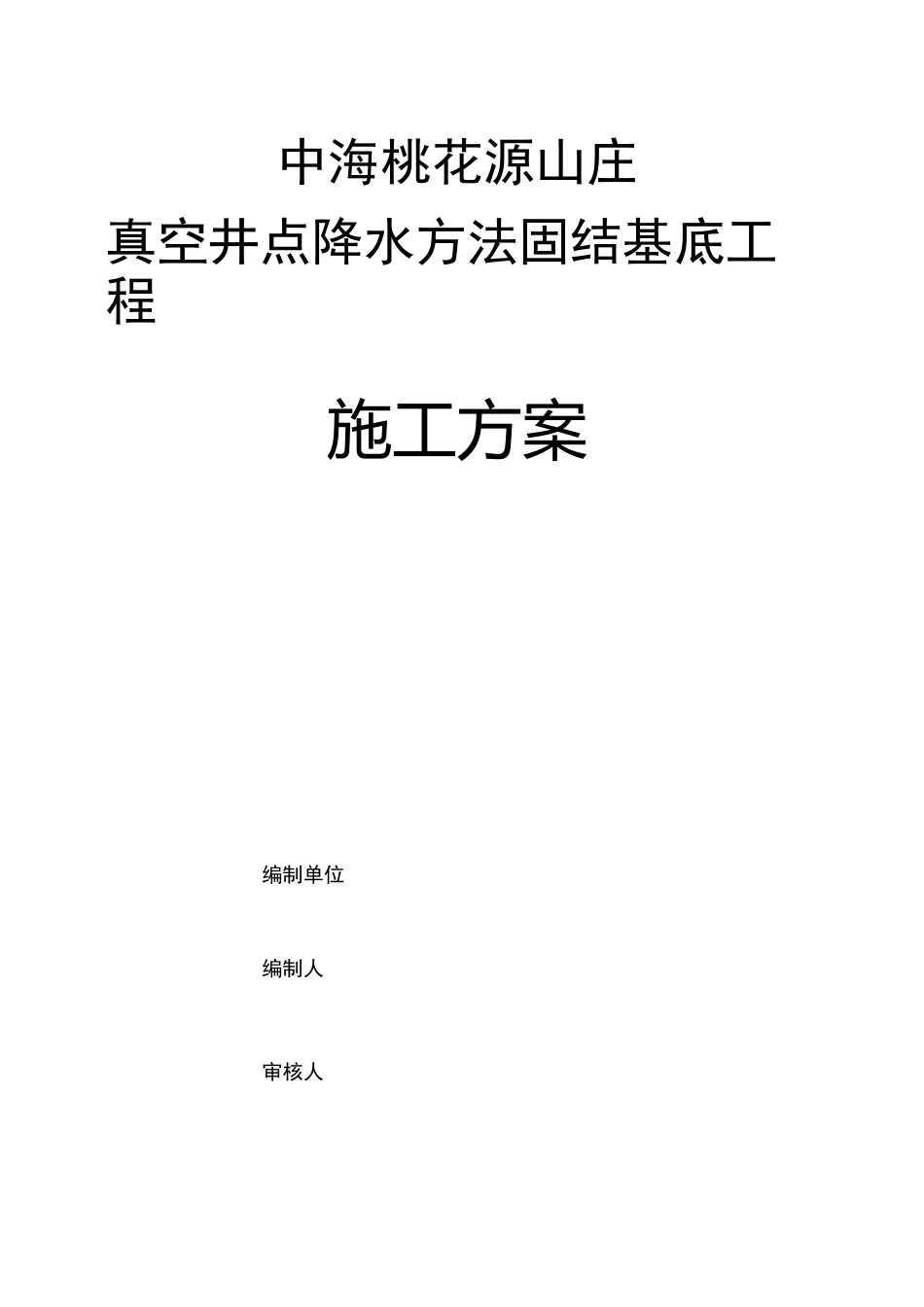

真空井点降水方案_第1页
1/12
真空井点降水方案_第2页
2/12

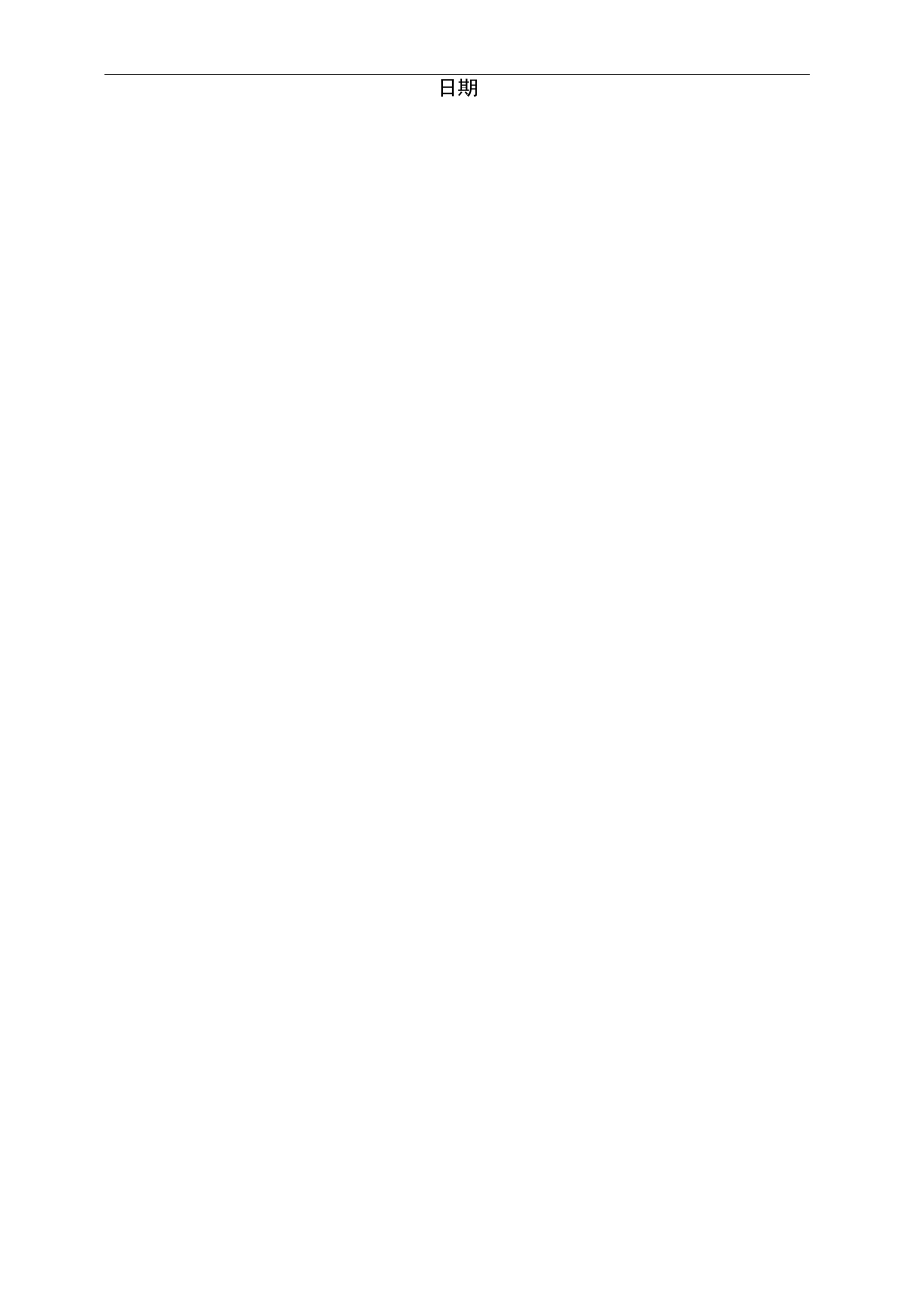

真空井点降水方案_第3页
3/12
中海桃花源山庄真空井点降水方法固结基底工程施工方案编制单位编制人审核人审批人日期1工程概况………………………………………………………11.1工程简介………………………………………………11.2工程地质概况…………………………………………12降水加固基底的必要性………………………………………22.1基底稳定性分析………………………………………22.2固底措施………………………………………………32.3真空井点降水止水技术使用安全性…………………33真空井点降水方案设计………………………………………33.1井点计算………………………………………………43.2真空井点布局…………………………………………53.3选择抽水设备…………………………………………53.4工期……………………………………………………53.5真空井点降水技术在施工中的作用…………………53.6应急预案………………………………………………6附图:真空井点降水平面布置示意图真空井点降水剖面1工程概况1.1工程简介中海桃花源山庄工程位于珠海市唐家湾片区美丽湾,北侧临神前路,东侧距港湾大道约700米,拟降水的场地内建设七栋商住楼,建筑物高度20.70~97.20m。现以6#、7#楼为例,对其基坑降水进行方案设计。该两栋建筑设一层地下室,基坑底面积约为5272m2,基坑开挖底板板底位置平均深度为5.0m,承台深度约6.2m,开挖最深点电梯井深度约8.5m,基坑周边长约290m。1.2工程地质概况1.2.1岩土工程地质条件根据工程地质勘察报告钻探揭露,按岩性、地质年代和成因类型来划分,需要降水的有关土层分四层,其中淤泥质粘土和粗砂层位局部为互层。地层编号地层地层描述名称成因①人工填土Q4ml褐黄色,主要由粘性土组成,含中细砂10%左右,系新近堆填而成,其密实程度不均匀,尚未完成自重团结,结构呈松散状态。各钻孔遇到该层,层厚为0.30〜8.20m。②淤泥质粘土Q4ml灰黑色,含有机质及未完全腐烂的植物根茎,略具臭味,摇震无反应,光泽反应光滑,干强度及韧性高,呈饱和、流塑状态。层厚为0.90〜7.40m。③粗砂Q4mc深灰、灰白、褐黄色,主要成分为石英质,含淤泥质粘土或粘性土10%〜15%,饱和、主要呈松散〜稍密状态,局部呈中密状态。层厚为0.50〜8.10m。④粘土Q4mc褐灰、灰白、灰绿色,主要成分为粘粒,一般质纯,摇震无反应,光泽反应光滑,干强度及韧性较高,呈饱和、可塑状态为主,局部呈软塑状态。层厚为0.80〜7.90m。1.2.2、水文地质条件(1)地表水特征拟建扬地原始地貌单元属剥蚀残丘与滨海沉积相过渡地带,后经人工改造,使其目前处于山间洼地状态。场地东北侧及西南侧均有低山依附,低山坡度一般为35~500,山坡上分布有灌木及杂草,植被发育较好,因而水源涵养条件较好,最终造成拟建场地范围内山间洼地地表水及地下水均较丰富,其主要来源有三个方面:一是直接来自于大气降水;二是来自于山间洼地上游汇水区的径流补给;三是来自于山体区大气降水顺山坡向低凹洼地中汇聚形成的地表水及地下水,地表水与地下水有相到补给关系。勘察场地西南侧有一条西北至东南向的浆砌块石水渠通过,水渠深约3米,宽约5米,目前基本处于断流状态,主要是暴雨时节用于防洪,平时兼顾用于排除周围居民生活用水。(2)地下水特征拟建场地地下水类型属潜水,根据其赋存方式分为:一是第四系土层孔隙潜水;二是基岩裂隙潜水。与降水有关的地下水类型是土层孔隙水。第四系土层孔隙潜水在拟建场地内主要赋存的地层为人工填土①淤泥质粘土;②粗砂;③粘土;④及砾质粘性土;⑤它们都与大气降水和地表水联系密切。地下水水面埋藏深度介于0~4.80米之间,相当于标高2.40~7.91米。勘察孔具有自流现象,说明地下水具有一定的承压性。场地内富水粗砂层的渗透系数为1.82x10_2cm/s二15.72m/d。2.降水加固基底的必要性2.1基底稳定性分析从基坑开挖情况看,基坑底板板底所在位置大部分为淤泥质粘土<2层层位,少部分为粗砂③层层位,承台和电梯井大部分坐落于淤泥质粘土<2层位中和粗砂③层层位中。从现场地下水状态看,粗砂层位富水并具有承压性自流特点;现场淤泥质粘土与粗砂层位呈互层状态,粗砂层中的地下水对上覆的淤泥质粘土...
