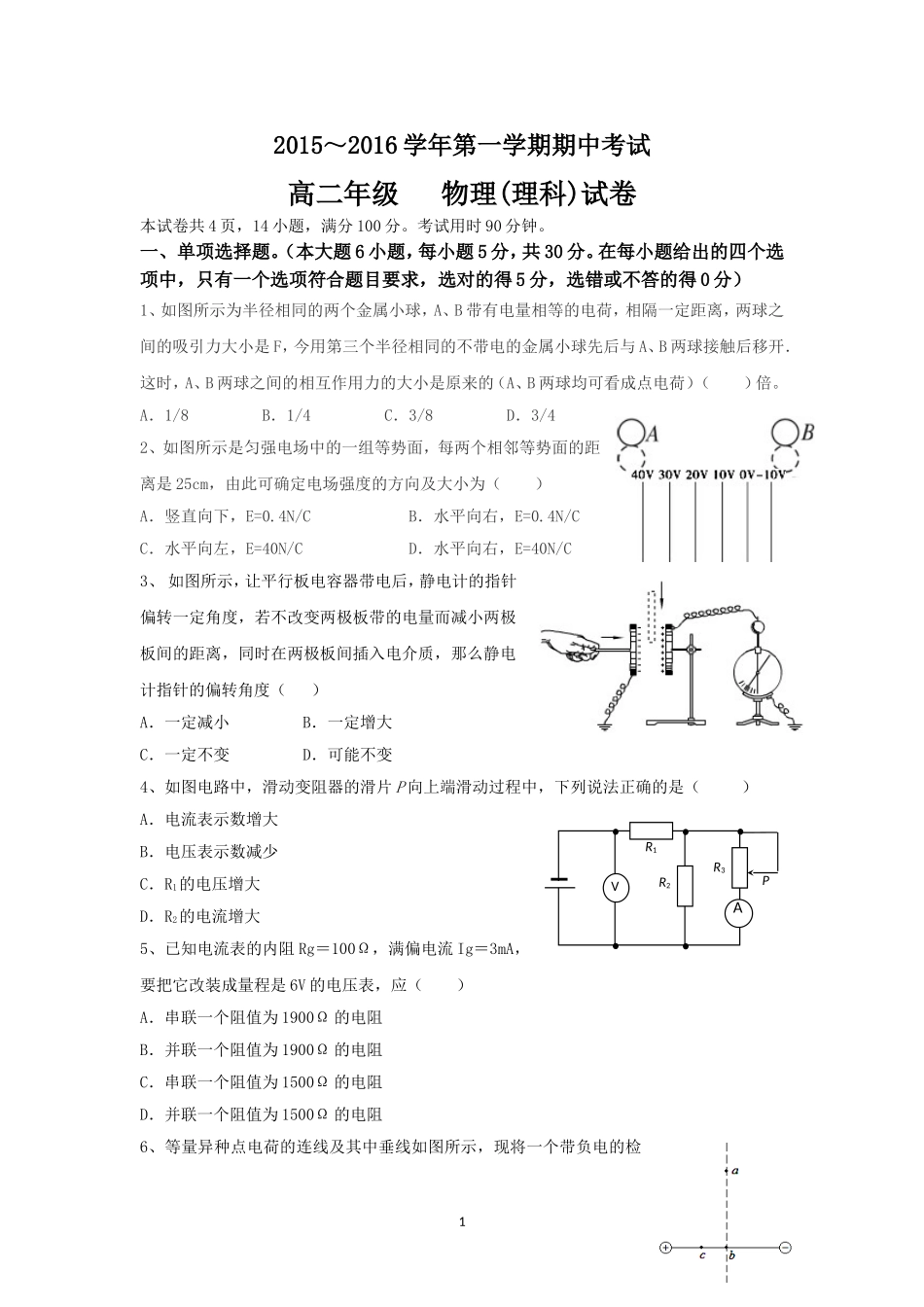

2015～2016学年第一学期期中考试高二年级物理(理科)试卷本试卷共4页，14小题，满分100分。考试用时90分钟。一、单项选择题。（本大题6小题，每小题5分，共30分。在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得5分，选错或不答的得0分）1、如图所示为半径相同的两个金属小球，A、B带有电量相等的电荷，相隔一定距离，两球之间的吸引力大小是F，今用第三个半径相同的不带电的金属小球先后与A、B两球接触后移开．这时，A、B两球之间的相互作用力的大小是原来的（A、B两球均可看成点电荷）（）倍。A．1/8B．1/4C．3/8D．3/42、如图所示是匀强电场中的一组等势面，每两个相邻等势面的距离是25cm，由此可确定电场强度的方向及大小为（）A．竖直向下，E=0.4N/CB．水平向右，E=0.4N/CC．水平向左，E=40N/CD．水平向右，E=40N/C3、如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变两极板带的电量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（）A．一定减小B．一定增大C．一定不变D．可能不变4、如图电路中，滑动变阻器的滑片P向上端滑动过程中，下列说法正确的是（）A．电流表示数增大B．电压表示数减少C．R1的电压增大D．R2的电流增大5、已知电流表的内阻Rg＝100Ω，满偏电流Ig＝3mA，要把它改装成量程是6V的电压表，应（）A．串联一个阻值为1900Ω的电阻B．并联一个阻值为1900Ω的电阻C．串联一个阻值为1500Ω的电阻D．并联一个阻值为1500Ω的电阻6、等量异种点电荷的连线及其中垂线如图所示，现将一个带负电的检1VAR1R2R3P验电荷先从图中中垂线上a点沿直线移到b点，再从连线上b点沿直线移到c点，则检验电荷在此全过程中（）A．所受电场力方向不改变B．所受电场力大小一直减小C．电势能一直减小D．电势能一直增大二、多项选择题。（本大题4小题，每小题6分，共24分，在每小题给出的四个选项中，有两个选项或两个以上符合题目要求，全部选对的得6分，选少的且正确的得3分，有选错或不答的得0分。）7、如图1所示,带箭头的直线是某一电场中的一条电场线,在这条线上有A、B两点,用EA、EB表示A、B两处的场强,则（）A、A、B两处的场强方向相同B、因为A、B在一条电场上,且电场线是直线,所以EA＝EBC、电场线从A指向B,所以EA＞EBD、EA与EB可能相等,电势A与电势B一定不相等8、关于等势面的说法，下列哪些说法是错误的（）A．等势面和电场线处处垂直B．同一等势面上的点场强大小必定处处相等C．电荷所受电场力的方向必和该点等势面垂直，并指向电势升高的方向D．电荷从电场中一点移到另一点，电场力不做功，电荷必在同一等势面上移动9、如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是（）A．电源的电动势为6.0VB．电源的内阻为2ΩC．电源的短路电流为0.5AD．电流为0.3A时的外电阻是18Ω10、一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源联接成如图4所示的电路.今有一质量为m的带电油滴悬浮在两极板之间静止不动.下列说法正确的有（）A.油滴带正电B.增大R1时油滴仍能静止C.增大R2时油滴下降D.增大R3时流经R1的电流方向向右2CR1R2R3Em图4三、实验题（本大题共18分，11题10分，12题8分）11、（10分）在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡的规格为“6V3W”，其他供选择的器材有：A．电压表V1(量程6V，内阻20kΩ)B．电压表V2(量程20V，内阻60kΩ)C．电流表A1(量程3A，内阻0.2Ω)D．电流表A2(量程0.6A，内阻1Ω)E．滑动变阻器R1(0～1000Ω，0.5A)F．滑动变阻器R2(0～20Ω，2A)G．学生电源E(6～8V)H．开关S及导线若干实验中要求电压表示数在0～6V范围内变化，读取并记录下12组左右不同的电压值U和对应的电流值I，以便绘出伏安特性曲线．在上述器材中，电压表应选用________，电流表应选用__________，变阻器应选用__________，（填前面的字母）并在方块内画出实验原理图．12、（8分）图4为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图4(1)测电阻时，电流从________表笔流出多用电表(2)如果是用直流10V档测量电压，则读数为________V.(3)如果是用“×1”档测量电...
