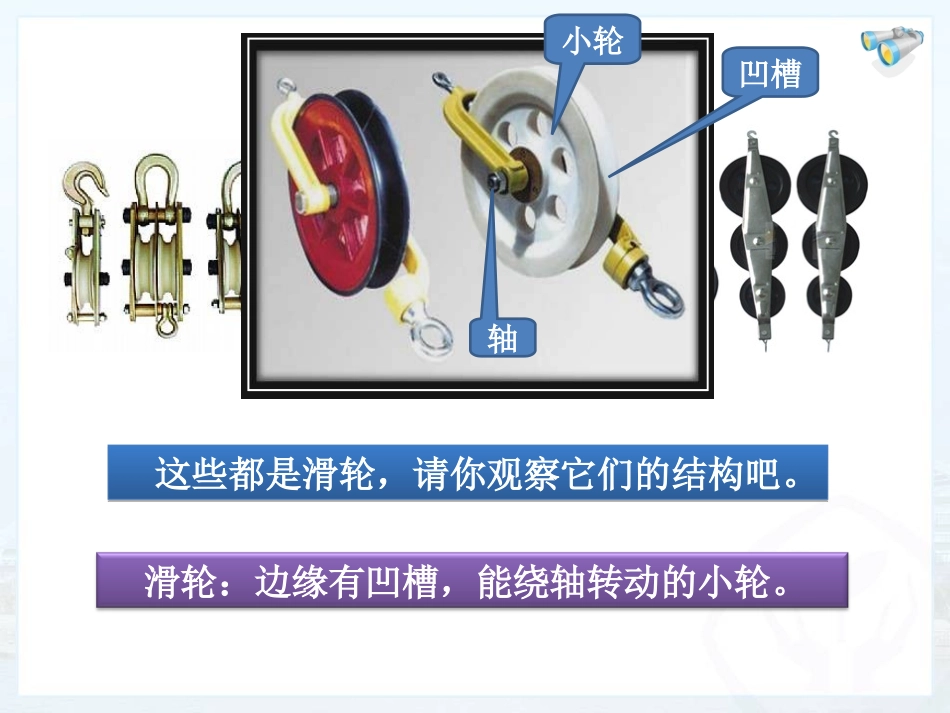

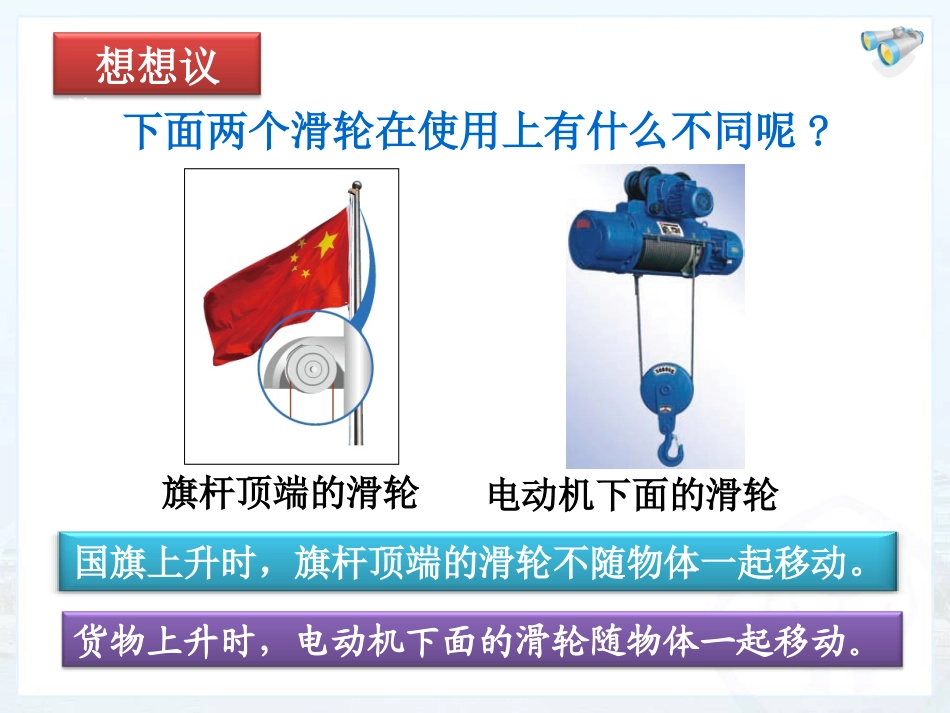

第十二章第２节滑轮这些都是滑轮，请你观察它们的结构吧。这些都是滑轮，请你观察它们的结构吧。滑轮：边缘有凹槽，能绕轴转动的小轮。凹槽轴小轮下面两个滑轮在使用上有什么不同呢?旗杆顶端的滑轮电动机下面的滑轮货物上升时，电动机下面的滑轮随物体一起移动。国旗上升时，旗杆顶端的滑轮不随物体一起移动。想想议议工作时，轴不随物体移动的滑轮叫定滑轮。结论：使用定滑轮不省力，不省距离；但可以改变力的方向。一、定滑轮物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m工作时，轴随着物体移动的滑轮叫动滑轮。结论：使用动滑轮可以省力；但费距离，且不改变力的方向。二、动滑轮物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则（）。A．F1最大B．F2最大C．F3最大D．三个力一样大F2F1F3D练一练2．用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（）。A．F1>F2>F3B．F2>F3>F1C．F2>F1>F3D．F3>F1>F2D丙F3练一练乙F2甲F1定滑轮可以改变力的方向，但不能省力。动滑轮可以省力，但不能改变力的方向。能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论：使用滑轮组既可以省力；又可以改变力的方向。想一想：还有别的绕线方法吗？三、滑轮组：定滑轮与动滑轮的组合叫滑轮组。这两种绕线方法有什么不同？1．绳子的起点2．拉力的方向3．拉力的大小4．移动的距离议一议利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？试一试FF讨论：这两种绕线方法有什么不同？议一议FF你发现了什么规律？结论：n为承担物重的绳子段数。1FGGn动（）snh讨论讨论：若每个滑轮重30N，结果如何？G=?h=?F=100Ns=10mF=?s=?G=100Nh=10mF=100Ns=?G=?h=10mFs=?物体以0.2m/s的速度匀速上升10s的时间练一练汽车重2×104N，陷入泥中，受到的阻力为3×103N。用如图所示装置，则至少要用多大的力才能将汽车拉出？F练一练•物体能被提起吗？•动滑轮对物体的拉力？•地面对物体的支持力？•物体对地面的压力？F=10NG动=5NG=50N练一练巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）图(a)F2:如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）图(b)100100503:如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。(a)(b)(c)(d)(b)(c)(a)(d)课堂小结定滑轮动滑轮滑轮组
